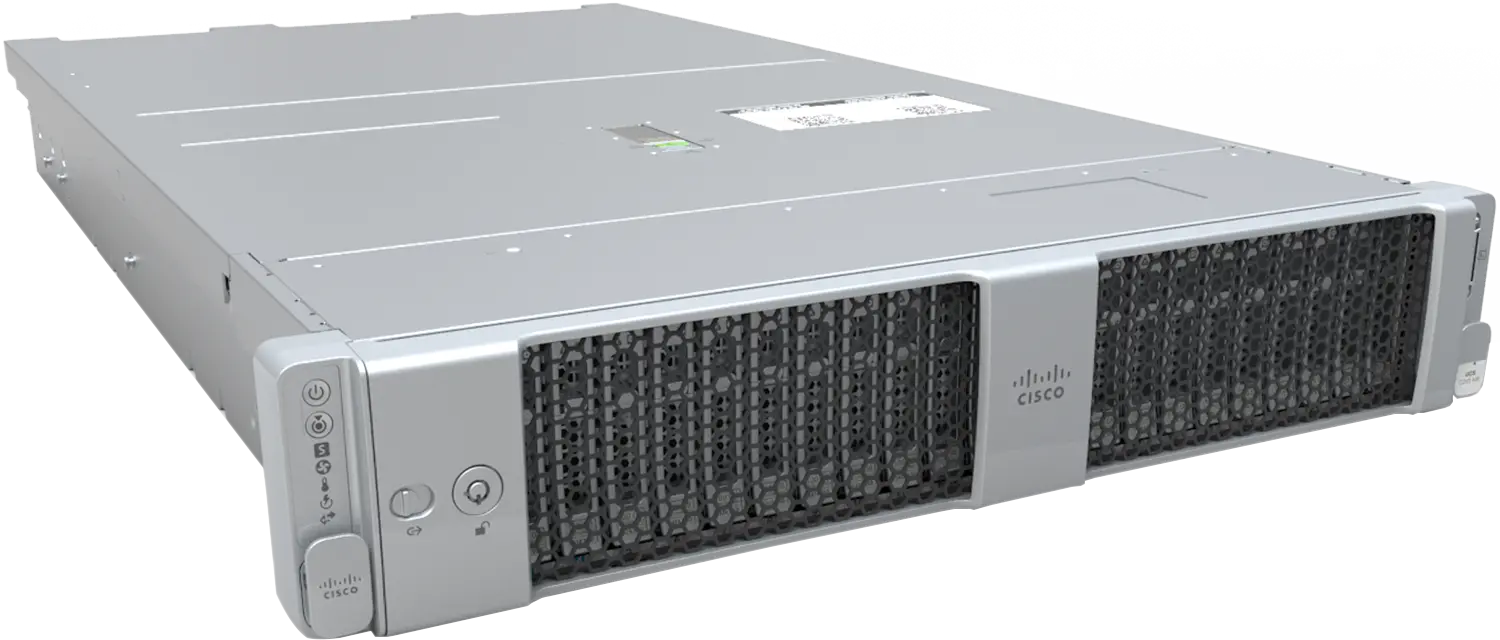

Сервер Cisco UCS C245 M6 UCSC-C245-M6SX6, стоечное исполнение, конфигурируемая память, серверные процессоры, PCIe

Основные характеристики

Артикул

UCSC-C245-M6SX6

Вентиляторы

Шестьдесят шесть с горячей заменой Вентиляторы для фронтального охлаждения

Интерфейсы

Задняя панель: один 1Gbase-T RJ-45 управление портОдин RS-232 серийный порт (RJ45 разъем; один DB15 VGA соединитель; два USB 3.0 порт Разъемы: один гибкий модульный LAN на материнской плате (mLOM)/OCP 3.0 слот - для размещения различных интерфейсных карт Передний панель:; One KVM консольный разъем (поставляет два USB 2.0 соединители, один VGA DB15 видеоконнектор и один серийный порт (RS232) RJ45 соединитель; До 24 фронт SFF SAS/SATA Жесткие диски (HDD) или SAS/SATA Твердотельные накопители (SSD); опционально до четырех передних SFF NVMe PCIe SSD-накопители эти накопители должны быть размещены в передних приводных отсеках 1, 2, 3 и 4 только и связаны с CPU 2 Остальные бухты (5 - 24) может быть заселен SAS/SATA SSD или HDD; опционально до четырех SFF обращенный назад NVMe накопители

Модель

UCS C245 M6

Нерабочая температура

Ниже -40°C или выше 65°C (ниже -40°F или выше 149°F) Максимальная скорость изменения (действующая и недействующая) 20°C/ч (36°F/ч)

Оперативная память

32 слоты для зарегистрированных DIMM (RDIMM) или DIMM с пониженной нагрузкой (LRDIMMs)

Относительная влажность

8% – 90% и 24°C (75°F) максимальная температура в точке росы, без конденсации окружающая среда

Производитель

Cisco

Рабочая температура

Минимальное ограничение от 10 °C до 35 °C (50°F до 95 °F) без прямого солнечного света (если установлены какие-либо A10, A100 или задние жесткие диски, ограничение от 35 °C (50°F) изменяется до 30 °C (86F) Максимально допустимая рабочая температура, пониженная на 1C/300 м (1F/547 футов) выше 950 м (3117 футов)

Слоты расширения

Ризер 1A (3 PCIe слоты); Ризер 1B (2 Drive Отсеки; Райзер 2A (3 PCIe слоты); Ризер 3A (2 PCIe слоты); Ризер 3B (2 Drive Отсеки; Райзер 3C (1 PCIe слот); Посвящается слоты для Cisco 12G SAS RAID контроллером или Cisco 12G SAS HBA

Тип устройства

Сервер

Шасси

Двухтактный блок (2RU) шасси

ACPI

Этот сервер поддерживает стандарт Advanced Конфигурация и Питание Interface (ACPI) 4.0.

InfiniBand

Архитектура InfiniBand поддерживается PCIe слоты.

Intersight

Intersight предоставляет возможности управления серверами

Видеоподсистема

Cisco Интегрированный управляющий контроллер (Integrated Управление Controller)CIMC) обеспечивает видеосъемку с использованием видео/графического контроллера Matrox G200e: 2D графическое ядро с аппаратным ускорением; встроено DDR память интерфейс поддерживает до 512 MB подлежащий обращению память (8 MB По умолчанию выделено видео память); Поддерживает разрешение дисплея до 1920 x 1200 16 bpp @ 60 Hz; высокоскоростной, интегрированный 24-битный RAMDAC; Однополосный PCI-Express host интерфейс работает в Gen 1 скорость

Высота оперирования

0 м до 3050 м {10,000 футов }

Интегрированный контроллер управления Cisco (CIMC)

Требуется CIMC Версия 4.2(1) или более поздней версии

Ключевая характеристика 1

стоечное исполнение

Ключевая характеристика 2

конфигурируемая память

Ключевая характеристика 3

серверные процессоры

Ключевая характеристика 4

PCIe

Ключевая характеристика 5

Cisco UCS

Контроллер управления

Контроллер управления базовым щитом (Baseboard Управление Controller)BMC) бег Cisco Интегрированный управляющий контроллер (Integrated Управление Controller)CIMC- прошивка, в зависимости от вашего CIMC настройки, CIMC Доступ к ним можно получить через 1-GE Самостоятельный менеджмент порт или Cisco Виртуальная карта интерфейса (Virtual Interface Card)VIC). CIMC управляет определенными компонентами сервера, такими как Cisco 12G SAS HBA.

Многобитная защита от ошибок

Этот сервер поддерживает многобитную защиту от ошибок.

Модульная локальная сеть на материнской плате (mLOM) / Open Compute Project (OCP) 3.0

Выделенный mLOM/OCP 3.0 слот на материнской плате может гибко вместить следующие карты:; Виртуальные интерфейсные карты Cisco (VIC); Карта сетевого интерфейса OCP 3.0 (UCSC-O-ID10GC)

Накопитель контроллеры

Один Cisco M6 12G SAS RAID контроллер или до двух Cisco 12G SAS HBA подключается к выделенному слот. Cisco M6 12G SAS RAID Контроллер с 4GB FBWC:; RAID поддержка RAID 0, 1, 5, 6, 10, 50, 60, SRAID0 и JBOD Режим; Поддержка до 24 внутренний SAS/SATA накопители; Включает в выделенный слот Cisco 12G SAS HBA:; Нет RAID поддержка; JBOD Поддержка режима Passthrough Mode; Поддержка до 16 SAS/SATA внутренний накопители; Включает в выделенный слот

Неработающая относительная влажность

5% – 95% и 33°C (91°F) максимальная температура в точке росы, без конденсации окружающая среда

Нерабочая высота

Ниже 0 m выше или выше 12,000 m (39,370 ft)

Передняя панель

Контроллер передней панели обеспечивает индикацию состояния и кнопки управления.

Подсистема внутренних накопителей устройства

Прочие хранилища:; Разъем модуля мини-хранилища на материнской плате поддерживает оптимизированную для загрузки несущую контроллера RAID, которая содержит два SATA M.2 SSD. Смешивание SATA M.2 SSD с разной емкостью не поддерживается.

Процессор управления

Один или два AMD Милан или Рим процессоры

Расширенная рабочая температура

5°C - 40°C (41°F - 104°F) без прямого солнечного света Максимально допустимая рабочая температура, пониженная на 1C/175 м (1F/319 футов) выше 950 м (3117 футов) 5°C - 4°5C (41°F - 113°F) без прямого солнечного света Максимально допустимая рабочая температура, пониженная на 1C/125 м (1F/228 футов) выше 950 м (3117 футов) При работе в расширенном рабочем температурном диапазоне может быть затронута. Операция выше 40°C ограничена менее чем 1% годовых операционных часов. Ограничения конфигурации оборудования применяются к расширенному диапазону рабочих температур.

Электропитание подсистема

До двух из следующих с горячей заменой электропитание: 1050 W (AC); 1050 W (DC); 1600 W (AC); 2300 W (AC) Одно электропитание является обязательным; еще одно может быть добавлено для 1 + 1 избыточность.
