Артикул: UCSC-C225-M6S

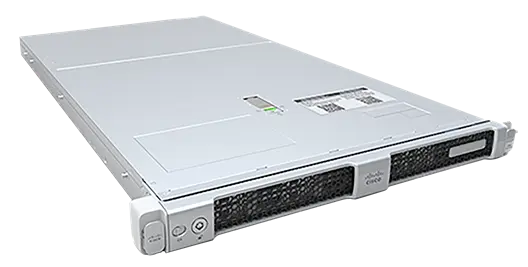

Сервер Cisco UCS C225 M6 UCSC-C225-M6S, стоечное исполнение, конфигурируемая память, серверные процессоры, PCIe
Основное описание о сервере Cisco UCS C225 M6
Cisco UCS C225 M6 — сервер для выполнения серверных приложений и обработки данных. Основные особенности исполнения: стоечное исполнение, конфигурируемая память, серверные процессоры, PCIe, Cisco UCS. Устройство состоит из корпуса и системной платы с возможностью подбора процессоров, памяти, накопителей и адаптеров. Модель относится к семейству UCS C-Series M6–M8. Подбор конфигурации начинают с требований к подключению и размещению. Число слотов и размещение адаптеров учитывают при расчёте будущей конфигурации. Питание и охлаждение рассчитывают для полной, а не только минимальной комплектации. Требования гипервизора согласуют с конкретной аппаратной конфигурацией. Рабочую нагрузку проверяют на конфигурации, близкой к будущей промышленной установке. Параметр «шасси»: One Rack Unit (1RU) chassis. Параметр «процессор управления»: One or two AMD Milan or Rome процессоры.
Функциональные возможности и принцип работы
Система ввода-вывода обеспечивает обмен между вычислениями, накопителями и сетью. Процессорная подсистема выполняет серверные приложения на выбранной конфигурации. Оперативная память хранит данные активных процессов и влияет на допустимое число одновременно работающих задач. Расширение узла должно сохранять баланс между вычислительными и сетевыми ресурсами. Резервное копирование планируют отдельно от основного массива данных. Максимально поддерживаемая ёмкость не означает, что весь этот объём входит в поставку.
Технические особенности
- Модель: UCS C225 M6
- Тип устройства: Сервер
- Особенность исполнения 1: стоечное исполнение
- Особенность исполнения 2: конфигурируемая память
- Особенность исполнения 3: серверные процессоры
- Особенность исполнения 4: PCIe
- Особенность исполнения 5: Cisco UCS
- Шасси: One Rack Unit (1RU) chassis
- Процессор управления: One or two AMD Milan or Rome процессоры
- Оперативная память: 32 слоты for Registered DIMMs (RDIMMs) or Load-Reduced DIMMs (LRDIMMs)
- Вентиляторы: Eight с горячей заменой fans for front-to-rear cooling
Применение
Cisco UCS C225 M6 рассматривают для выполнения серверных приложений и обработки данных. Виртуализация предъявляет собственные требования к памяти и сетевым интерфейсам. Для ресурсоёмкой задачи оценивают узкое место отдельно по CPU, памяти и накопителям. Подсистему хранения проектируют по требуемым IOPS, задержке и полезной ёмкости. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование. Устройство не подходит для задачи, требующей неподдерживаемого интерфейса или режима. Число пользователей и подключаемых узлов учитывают при расчёте ёмкости.
Преимущества Cisco UCS C225 M6
При подборе Циско UCS C225 M6 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — стоечное исполнение. При расчёте узла также учитывают конфигурируемая память. Тип накопителя согласуют с разъёмом, контроллером и выбранной корзиной. Платформа даёт основу для конфигурации, состав которой фиксируют в спецификации заказа. Ресурс накопителей выбирают по характеру и интенсивности записи.
Совместимость и подбор
При подборе компонентов используют указанные для платформы артикулы UCSC-O-ID10GC; состав питания и расширения согласуют с выбранным исполнением. Для подсистемы памяти в документации указаны RDIMM, LRDIMM; модули выбирают по поддерживаемой ёмкости, скорости и правилам заполнения слотов. Объём памяти рассчитывают по одновременно работающим приложениям и виртуальным машинам. Каналы памяти распределяют с учётом выбранного процессора и правил установки DIMM. Существующую инфраструктуру проверяют по точным артикулам устройств. Рабочую версию ПО согласуют с подключаемым оборудованием и выбранными функциями.
Конструкция и технические особенности UCS C225 M6
Размещение разъёмов учитывают при прокладке кабельных трасс. Габариты проверяют вместе с необходимым пространством для подключения кабелей. При плотном размещении учитывают нагрев соседних узлов. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу.
Монтаж и эксплуатация
Учётная запись управления должна соответствовать принятой политике доступа. После переноса устройства повторно проверяют все физические соединения. Эксплуатационная документация должна содержать расположение и назначение устройства. Подключения выполняют по заранее подготовленному плану портов. Для удалённой площадки заранее организуют административный доступ. Кабели маркируют на обоих концах для удобства последующей диагностики.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco UCS C245 M6: стоечное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco UCS C845A M8: стоечное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Количество портов оценивают вместе с их скоростью и типом. При миграции учитывают совместимость с уже установленной инфраструктурой. Сравнение выполняют при одинаковой задаче и сопоставимой конфигурации. Варианты с разным назначением не следует считать прямой заменой друг друга.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Артикул
- UCSC-C225-M6S
- Вентиляторы
- Восемь с горячей заменой Вентиляторы для фронтального охлаждения
- Интерфейсы
- Задняя панель: один 1Gbase-T RJ-45 управление портОдин RS-232 серийный порт (RJ45 разъем; один DB15 VGA соединитель; два USB 3.0 порт Разъемы: один гибкий модульный LAN на материнской плате (mLOM)/OCP 3.0 слот - для размещения различных интерфейсных карт Передний панель:; One KVM консольный разъем (поставляет два USB 2.0 соединители, один VGA DB15 видеоконнектор и один серийный порт (RS232) RJ45 соединитель
- Модель
- UCS C225 M6
- Оперативная память
- 32 слоты Для зарегистрированных DIMM (RDIMM) или DIMM с пониженной нагрузкой (LRDIMM)
- Относительная влажность
- 8% – 90% и 24°C (75°F) максимальная температура в точке росы, без конденсации окружающая среда
- Производитель
- Cisco
- Рабочая температура
- Минимальные 10 ° C до 35 ° C (50°F до 95 ° F) без прямого солнечного света (если установлены какие-либо A10, A100 или задние жесткие диски, ограничение 35 ° C (50°F) изменяется до 30 ° C (86 ° F)) Максимально допустимая рабочая температура, пониженная на 1C/300 м (1F/547 футов) выше 950 м (3117 футов)
- Слоты расширения
- Три полувысотных подъемника слоты; Ризер 1 (контролируется) CPU 1 Один x16 PCIe Генерация 4.0 слот (Cisco VIC- полувысотой, 3/4 Длина; Ризер 2 (контролируется) CPU 1:: Один x8 PCIe Генерация 4.0 слот- полувысота, 3/4 Длина; Ризер 3 (контролируется) CPU 1 Один x16 PCIe Генерация 4.0 слот (Cisco VIC- полувысотой, 3/4 длина OR Два полноразмерных подъемника слоты; Ризер 1 (контролируется) CPU 1 Один x16 PCIe Генерация 4.0 слот (Cisco VIC- полный рост, 3/4 Длина; Ризер 2 (контролируется) CPU 1 Один x16 PCIe Генерация 4.0 слот (Cisco VIC- полный рост, 3/4 длина
- Тип устройства
- Сервер
- Шасси
- Шасси One Стойка Unit (1RU)
- ACPI
- Этот сервер поддерживает стандарт Advanced Конфигурация и Питание Interface (ACPI) 4.0.
- InfiniBand
- Архитектура InfiniBand поддерживается PCIe слоты.
- Видеоподсистема
- Cisco Интегрированный управляющий контроллер (Integrated Управление Controller)CIMC) обеспечивает видеосъемку с использованием видео/графического контроллера Matrox G200e: 2D графическое ядро с аппаратным ускорением; встроено DDR память интерфейс поддерживает до 512 MB подлежащий обращению память (8 MB По умолчанию выделено видео память); Поддерживает разрешение дисплея до 1920 x 1200 16 bpp @ 60 Hz; высокоскоростной, интегрированный 24-битный RAMDAC; Однополосный PCI-Express host интерфейс работает в Gen 1 скорость
- Высота оперирования
- 0 м до 3050 м {10,000 футов }
- Интегрированный контроллер управления Cisco (CIMC)
- Требуется CIMC Версия 4.2(1) или более поздней версии
- Ключевая характеристика 1
- стоечное исполнение
- Ключевая характеристика 2
- конфигурируемая память
- Ключевая характеристика 3
- серверные процессоры
- Ключевая характеристика 4
- PCIe
- Ключевая характеристика 5
- Cisco UCS
- Контроллер управления
- Контроллер управления базовым щитом (Baseboard Управление Controller)BMC) бег Cisco Интегрированный управляющий контроллер (Integrated Управление Controller)CIMC- прошивка, в зависимости от вашего CIMC настройки, CIMC Доступ к ним можно получить через 1-GE Самостоятельный менеджмент порт или Cisco Виртуальная карта интерфейса (Virtual Interface Card)VIC). CIMC управляет определенными компонентами сервера, такими как Cisco 12G SAS HBA.
- Многобитная защита от ошибок
- Этот сервер поддерживает многобитную защиту от ошибок.
- Модульная локальная сеть на материнской плате (mLOM) / Open Compute Project (OCP) 3.0
- Выделенный mLOM/OCP 3.0 слот на материнской плате может гибко вместить следующие карты:; Виртуальные интерфейсные карты Cisco (VIC); Карта сетевого интерфейса OCP 3.0 (UCSC-O-ID10GC)
- Накопитель контроллеры
- Один Cisco M6 12G SAS RAID контроллер или до двух Cisco 12G SAS HBA подключается к выделенному слот. Cisco M6 12G SAS RAID Контроллер с 4GB FBWC:; RAID поддержка RAID 0, 1, 5, 6, 10, 50, 60, SRAID0 и JBOD Режим; Поддержка до 24 внутренний SAS/SATA накопители; Включает в выделенный слот Cisco 12G SAS HBA:; Нет RAID поддержка; JBOD Поддержка режима Passthrough Mode; Поддержка до 16 SAS/SATA внутренний накопители; Включает в выделенный слот
- Недооцененная высота
- Ниже 0 m выше или выше 12,000 m (39,370 ft)
- Относительная влажность без шума
- 5% – 95% и 33°C (91°F) максимальная температура в точке росы, без конденсации окружающая среда
- Передняя панель
- Контроллер передней панели обеспечивает индикацию состояния и кнопки управления.
- Подсистема внутренних накопителей устройства
- Хранение дисков: приводы устанавливаются в передние панели привода, которые обеспечивают с горячей заменой доступ для SAS/SATA или NVMe накопителиСервер упорядочен в двух разных версиях: UCSC-C225-M6S (вариант 1):; До 10 SFF SAS/SATA Жесткие диски (HDD) или SAS/SATA Твердотельные накопители (SSD); опционально до четырех SFF NVMe PCIe SSD (замена) SAS/SATA накопителиЭти накопители должны быть размещены в передних приводных отсеках 1, 2, 3 и 4 только и контролируется из CPU1 Остальные бухты (5 - 10) может быть заселен SAS/SATA SSD или HDD; UCSC-C225-M6N (вариант 2):; До 10 SFF NVMe PCIe Только SSD. накопители контролируется из CPU1 Только один CPU Это необходимо при выборе NVMe SSD. Другое хранилище: разъем модуля мини-хранения на материнской плате поддерживает оптимизированную загрузку RAID контроллер, который содержит два SATA M.2 SSD. Смешивание различных емкостей SATA M.2 SSD не поддерживаются.
- Процессор управления
- Один или два AMD Милан или Рим процессоры
- Расширенная рабочая температура
- 5°C - 40°C (41°F - 104°F) без прямого солнечного света Максимально допустимая рабочая температура, пониженная на 1C/175 м (1F/319 футов) выше 950 м (3117 футов) 5°C - 4°5C (41°F - 113°F) без прямого солнечного света Максимально допустимая рабочая температура, пониженная на 1C/125 м (1F/228 футов) выше 950 м (3117 футов) При работе в расширенном рабочем температурном диапазоне может быть затронута. Операция выше 40°C ограничена менее чем 1% годовых операционных часов. Ограничения конфигурации оборудования применяются к расширенному диапазону рабочих температур.
- Температура без движения
- Ниже -40°C или выше 65°C (ниже -40°F или выше 149°F) Максимальная скорость изменения (действующая и неработающая) 20°C/ч (36°F/ч)
- Управление Cisco Intersight
- Cisco Intersight предоставляет возможности управления серверами. Поддержка Cisco UCS Manager (UCSM) недоступна для этого сервера.
- Электропитание подсистема
- До двух из следующих с горячей заменой электропитание: 1050 W (AC); 1050 W (DC); 1600 W (AC); 2300 W (AC) Одно электропитание является обязательным; еще одно может быть добавлено для 1 + 1 избыточность.
