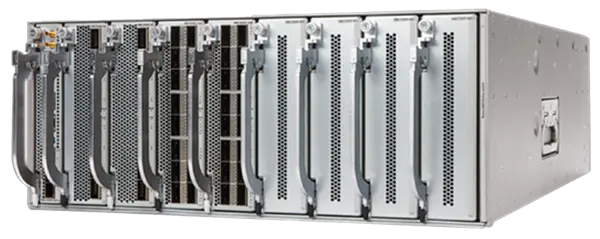

Шасси коммутатора Cisco N9K-C9408, модульное исполнение, установка в стойку, Cisco NX-OS, стоечное исполнение
Основное описание о шасси коммутатора Cisco N9K-C9408
Cisco N9K-C9408 — шасси коммутатора для построения модульного коммутационного узла. Основные особенности исполнения: модульное исполнение, установка в стойку, Cisco NX-OS, стоечное исполнение, сеть ЦОД. Устройство состоит из корпуса со слотами, системных соединений и элементов питания и охлаждения. Модель относится к семейству Nexus / N9400 — шасси. Подбор конфигурации начинают с требований к подключению и размещению. Энергопотребление зависит от числа и типа установленных компонентов. Пустой слот сохраняет возможность расширения при соблюдении требований платформы. В спецификации фиксируют каждый модуль и его место установки. Направление воздушного потока согласуют с системой охлаждения площадки. Параметр «шасси height»: 4 RU. Параметр «размеры (в × ш × г)»: 6.97 x 17.30 x 23.62 in.
Функциональные возможности и принцип работы
Состав резервных компонентов отражают в заказной спецификации. Порядок включения и обслуживания должен соответствовать собранной конфигурации. Рабочие модули должны поддерживаться выбранной версией системного ПО. Физическую установку проверяют вместе с логической конфигурацией платформы. Состав платформы определяет доступные интерфейсы и ёмкость системы. Резервирование рассчитывают для всей системы с учётом её заполнения.
Технические особенности
- Модель: N9K-C9408
- Тип устройства: Шасси коммутатора
- Особенность исполнения 1: модульное исполнение
- Особенность исполнения 2: установка в стойку
- Особенность исполнения 3: Cisco NX-OS
- Особенность исполнения 4: стоечное исполнение
- Особенность исполнения 5: сеть ЦОД
- Шасси height: 4 RU
- Размеры (В × Ш × Г): 6.97 x 17.30 x 23.62 in
- Масса: 121.25 lb (55 kg)
- Направление воздушного потока direction: Port-side intake
- Процессор: Intel ® Broadwell-DE-NS D-1633N, 6C @ 2.5GHz
- Оперативная память DRAM: 32GB DDR4
- Накопитель SSD: 128GB
- Консольный порт: 1x RJ45 1x RS232
- Порт управления: 1x 10/100/1000BASE-T 1x 1/10-Гбит/с SFP
- Порт USB: 1x USB 3.0
- Выходная мощность: 2,000 W
- Описание модели: Cisco N9400 chassis with 8 linecard слоты
Применение
Cisco N9K-C9408 рассматривают для построения модульного коммутационного узла. Допустимое сочетание модулей проверяют до размещения заказа. Плотность монтажа должна соответствовать возможностям помещения или стойки. Перед расширением проверяют доступную мощность и тепловой запас. Для распределённой инфраструктуры заранее определяют ответственных за обслуживание. Пилотная установка помогает проверить поведение оборудования с реальными приложениями. Неподходящий форм-фактор или тип питания является основанием выбрать другое исполнение.
Преимущества Cisco N9K-C9408
При подборе Циско N9K-C9408 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — модульное исполнение. При расчёте узла также учитывают установка в стойку. Конфигурация управления должна соответствовать установленным компонентам. Контроллеры, питание и охлаждение подбирают как части одной конфигурации. Доступ к каждому модулю нужен для подключения и последующего обслуживания.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Монтажные принадлежности выбирают по типу стойки и исполнению корпуса. Количество слотов учитывают вместе с правилами размещения модулей. Интерфейсную совместимость проверяют по разъёму, скорости и поддерживаемому режиму. Для установки в стойку заранее выбирают соответствующие монтажные принадлежности. Опциональные компоненты заказывают только после проверки поддержки выбранным исполнением.
Конструкция и технические особенности N9K-C9408
Размещение разъёмов учитывают при прокладке кабельных трасс. Расположение кабелей должно сохранять возможность чтения маркировки портов. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Положение устройства должно позволять подключить необходимые интерфейсы. Корпус и подключения должны оставаться доступными для осмотра. Размещение должно обеспечивать штатный отвод тепла.
Монтаж и эксплуатация
Проверку питания проводят вместе с резервным сценарием площадки. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Перед запуском проверяют целостность кабелей и надёжность креплений. Для удалённой площадки заранее организуют административный доступ. Тестовый запуск проводят до подключения критичной нагрузки. После включения сверяют состояние индикаторов и доступность управления.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9K-C9508: модульное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9K-C9516: модульное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Решение принимают после проверки подключений, питания и рабочего программного окружения. Варианты с разным назначением не следует считать прямой заменой друг друга. Сходство названия серии не означает одинаковый состав интерфейсов. Перед заказом проверяют региональный вариант и состав поставки.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Выходная мощность
- 2,000 W
- Консольный порт
- 1x RJ45 1x RS232
- Максимальное количество VLAN
- 4096 **
- Масса
- 121.25 lb (55 kg)
- Модель
- N9K-C9408
- Оперативная память DRAM
- 32GB DDR4
- Порт USB
- 1x USB 3.0
- Порт управления
- 1x 10/100/1000BASE-T 1x 1/10-Гбит/с SFP
- Производитель
- Cisco
- Процессор
- Intel® Broadwell-DE-NS D-1633N, 6C @ 2.5GHz
- Тип устройства
- Шасси коммутатора
- Cisco Nexus Dashboard
- Cisco Nexus Dashboard — это платформа, которая преобразует операции с центрами обработки данных и облачными сетями благодаря простоте, автоматизации и аналитике. Контроллер фабрики Cisco Nexus Dashboard Fabric Controller (NDFC), Cisco Nexus Dashboard Insights (NDI), Cisco Nexus Dashboard Orchestrator (NDO) и Cisco Nexus Dashboard Data Broker (NDDB) интегрированы в качестве сервисов в Cisco Nexus Dashboard.; Cisco Nexus Dashboard поставляется со всеми лицензиями Cisco N9000. Контроллер оборудования Cisco Nexus Dashboard Fabric Controller требует лицензии Cisco Data Center Networking (DCN) Essentials, Cisco Nexus Dashboard Orchestrator требует преимущества Cisco DCN, а Cisco Nexus Dashboard Insights требует дополнительной лицензии Cisco DCN Premier или Cisco DCN Day-2 Ops.
- N9K-C9400-ACK
- Аксессуар Cisco N9408
- N9K-C9400-FAN-PI
- Вентилятор Cisco N9408 (прием на стороне порта)
- N9K-C9400-RMK
- Cisco N9408 Rack-mount Kit
- NXA-PAC-2KW-PI
- Cisco N9408 2KW переменный ток
- NXA-PDC-2KW-PI
- Cisco N9408 2KW постоянного тока
- NXA-PHV-2KW-PI
- Cisco N9408 2KW высоковольтный источник питания переменного тока/DC
- Варианты сетевой архитектуры
- Cisco Поддержка коммутаторов серии N9000 Cisco NX-OS VXLAN EVPN, Cisco Прикладная центростроительная инфраструктура Cisco ACI), Cisco IP Для медиа, Cisco Nexus Dashboard Data Broker, IP-маршрутизация или Ethernet- переключен Layer-2 ткани с использованием комплексного набора одноадресных и многоадресных IPv6/IPv4 и Ethernet Протоколы.; Целенаправленно построенные Cisco NX-OS Операционная система является модульной, с выделенным процессом для каждого протокола маршрутизации: дизайн, который изолирует ошибки при одновременном повышении доступности. Cisco программно-определяемая сеть (SDN) раствор с Cisco ACI Поддержка. Cisco ACI Целостная, ориентированная на намерения архитектура с централизованной автоматизацией и профилями приложений на основе политики; Поддержка стандартов на основе VXLAN EVPN - ткани, включая иерархическую поддержку нескольких сайтов (см. VXLAN Сеть с сетью MP-BGP EVPN План управления для получения дополнительной информации.; Трехуровневый BGP архитектура, позволяющая горизонтально, неблокируя IPv6 сетевых структур в масштабе сети; Всесторонняя поддержка протоколов Layer-3 (v4 и v6) пакеты протоколов одноадресной и многоадресной маршрутизации, включая: BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP), Routing Information Protocol Версия 2 (RIPv2), Protocol Independent Multicast Режим разрежения ()PIM-SM Источнико-специфический мультикаст (Specific Многоадресный)SSM Протокол обнаружения источников мультикастовых (Многоадресный Source Discovery Protocol)MSDP); маршрутизация сегмента (SR и SRv6) позволяет сети перенаправлять многопротокольное переключение меток (MPLS) пакеты и для организации движения без Resource Reservation Protocol (RSVP) транспортная инженерия (TE Он обеспечивает альтернативу плоскости управления для повышения масштабируемости сети и виртуализации. Cisco IP Ткань для СМИ помогает вам мигрировать из одного места в другое SDI В IP-инфраструктуре один кабель может нести несколько двунаправленных потоков трафика и может поддерживать различные размеры потока без необходимости изменения физической инфраструктуры. Nexus Dashboard Data Broker предоставляет клиентам полную возможность наблюдения в своей сети и решениях, которые могут помочь им выявлять и смягчать угрозы безопасности, реализовывать и устранять узкие места в производительности, придерживаться соблюдения требований к данным и иметь представление о операциях по планированию мощности.
- Высокая доступность аппаратной и программной платформы
- Виртуальный порт-канал (vPC) Технология обеспечивает Layer-2 многомерное прохождение через устранение Spanning Tree Protocol (STP Это также позволяет полностью использовать двусекционную полосу пропускания и упрощает Layer-2 Логические топологии без необходимости изменения существующих моделей управления и развертывания. 64-way многолучевой дорожный (ECMP) маршрутизация позволяет использовать Layer-3 Эта функция помогает организациям предотвращать узкие места в сети, повышать отказоустойчивость и добавлять емкость с небольшими нарушениями сети; обновления обслуживания программного обеспечения (SMU) содержат исправления для конкретного дефекта. Они обеспечивают быстрое решение критических проблем.; Обновления программного обеспечения в обслуживании (ISSU) позволяют обновлять программное обеспечение устройства, в то время как коммутатор продолжает пересылать трафик. ISSU уменьшает или устраняет время простоя, обычно вызванное обновлением программного обеспечения; коммутаторы используют с горячей заменой энергоблоки (ПГУ) с N+2 С поклонниками N+1 Увольнение, соответственно.
- Высота шасси
- 4 RU
- Ключевая характеристика 1
- модульное исполнение
- Ключевая характеристика 2
- установка в стойку
- Ключевая характеристика 3
- Cisco NX-OS
- Ключевая характеристика 4
- стоечное исполнение
- Ключевая характеристика 5
- сеть ЦОД
- Количество PSU
- 4 (2+2 увольнения)
- Количество активных сеансов SPAN
- 32 (четыре активных)
- Количество выходных очередей
- 8
- Количество групп отслеживания IGMP
- Максимально: 32,000
- Количество записей для перевода сетевых адресов (NAT)
- 2000
- Количество слотов LEM
- 8
- Количество слотов для супервайзера
- 1
- Количество срезов
- 4 пары срезов
- Количество фанатов
- 5 (4+1 увольнение)
- Количество экземпляров виртуальной маршрутизации VRF
- Максимально: 16,000
- Максимальное количество VLAN в экземплярах Rapid per-VLAN Spanning Tree (RPVST)
- 4K
- Максимальное количество входов в IPv4-хостов *
- 1 миллион
- Максимальное количество входов в IPv6 хостов *
- 1 миллион
- Максимальное количество групп протокола Hot-Standby Router Protocol (HSRP)
- 1000
- Максимальное количество записей Access-Control-List (ACL)
- 6000 вхождение/срез; 3000 экгресс/срез; Макс: 48,000 проникновение, 24,000 выход
- Максимальное количество записей MAC-адреса *
- ~500K
- Максимальное количество маршрутов IPv4 Longest Prefix Match (LPM)
- 1 миллион
- Максимальное количество маршрутов IPv6 Longest Prefix Match (LPM)
- ~500K
- Максимальное количество многоадресных маршрутов
- 256,000
- Максимальное количество портовых каналов
- 512
- Максимальное количество путей ECMP
- 64
- Максимальное количество ссылок в порту *
- 32
- Максимальное количество экземпляров MST
- 64
- Масштабирование и защита
- Гибкие таблицы пересылки поддерживают до двух миллионов общих записей. IEEE 802.1ae MAC Безопасность MACsec) возможности для всех порты Позволяет шифровать трафик на физическом уровне и обеспечивает безопасное соединение сервера, пограничного листа и листа к позвоночнику.
- Накопитель SSD
- 128GB
- Направление воздушного потока направление
- Поршневой прием
- Описание модели
- Cisco шасси N9400 с 8 линейная плата слоты
- Программируемость
- Автоматизация Day-0 с помощью Power-On Auto Provisioning (POAP), резко сокращая время резервирования.; Ведущие в отрасли интеграции для ведущих приложений управления конфигурацией DevOps, таких как Ansible. Обширная поддержка нативных моделей YANG и стандартной модели OpenConfig через RESTCONF/NETCONF/gNMI.; REST API взаимодействует с Data Управление Engine (DME).; Телеметрия, управляемая моделью, которая повышает наблюдаемость сети.; Сторонний хостинг приложений с использованием Cisco Application Framework (CAF).
- Размер стола для потока
- 128K/slice
- Размеры (В × Ш × Г)
- 6.97 x 17.30 x 23.62 in
- Сетевая инфраструктура для ИИ и машинного обучения (AI/ML)
- Cisco N9400 Серия поддерживает инновационные алгоритмы управления перегрузками и управления потоком, а также правильную задержку и телеметрию для удовлетворения требований к проектированию тканей AI / ML.; Priority Flow Control (PFC) - это ключевая функция, поддерживаемая коммутаторами серии Cisco N9000, которая предотвращает падение кадров Ethernet путем передачи сигналов, управления и управления потоками Ethernet по пути путем отправки кадров паузы соответствующим отправителям.; Платформа также поддерживает Explicit Congestion Notification (ECN), которая обеспечивает сквозное уведомление на поток IP, помечая пакеты, которые испытывали перегрузку, без снижения трафика. Платформа способна отслеживать статистику ECN, включая количество отмеченных пакетов, которые испытали перегрузку.; Платформа предлагает транспорт без потерь для удаленного прямого доступа к памяти (RDMA) по конвергентному Ethernet (RoCE) с поддержкой протоколов мостинга центров обработки данных (DCB).; Расширенный выбор передачи (ETS) резервирует пропускную способность на класс приоритета в ситуациях сетевого спора.; Протокол обмена данными (DCBX) может обнаруживать и обмениваться информацией о приоритетах и пропускной способности с конечными точками.; Weighted Random Early Detection (WRED) — это метод предотвращения заторов, который позволяет коммутаторам серии Cisco N9000 обнаруживать и реагировать на перегрузки в сети, маркируя потоки, которые могут вызвать перегрузку.; Платформа предлагает инновационное интеллектуальное управление буфером Cisco, которое предлагает возможность различать потоки мышей и слонов и применять к ним различные схемы управления очередями на основе их требований к переадресации сети в случае перегрузки ссылок.; Ярмарка слонов (Fair Dropping, AFD) с ловушкой слонов (ETRAP). Используя ETRAP, AFD отличает долгоживущие потоки слонов от короткоживущих потоков мышей. ETRAP измеряет количество байтов входящих потоков и сравнивает это с порогом ETRAP, определенным пользователем. После того, как поток пересекает порог, он становится потоком слона.; Динамическая приоритизация пакетов (DPP) обеспечивает возможность разделения потоков мышей и слонов на две разные очереди, чтобы буферное пространство могло быть выделено им независимо.
