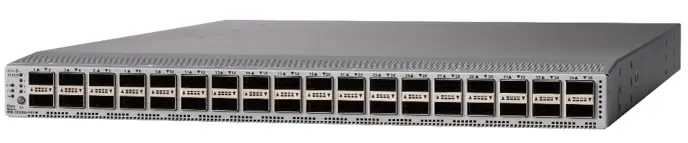

Коммутатор Cisco N9K-C9336C-FX2-E, 36 x 40/100-Гбит/с QSFP28 портов, управляемая платформа, Cisco NX-OS, стоечное исполнение
Основное описание о коммутаторе Cisco N9K-C9336C-FX2-E
Cisco N9K-C9336C-FX2-E — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 36 x 40/100-Гбит/с QSFP28 портов, управляемая платформа, Cisco NX-OS, стоечное исполнение, сеть ЦОД. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Nexus / N9300 — новые фиксированные модели. Подбор конфигурации начинают с требований к подключению и размещению. План портов помогает связать номер разъёма с конкретной линией и её назначением. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Полезную полосу оценивают по одновременно работающим источникам данных. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Параметр «описание исполнения»: 36 x 40/100-Гбит/с QSFP28 порты. Параметр «порты»: 36 x 40/100-Гбит/с QSFP28 порты.
Функциональные возможности и принцип работы
Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Состояние интерфейсов используют для поиска обрывов и ошибок подключения. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Резервный путь проектируют отдельно от обычной рабочей линии. Скорость порта и скорость соседнего оборудования согласуют до включения линии.
Технические особенности
- Модель: N9K-C9336C-FX2-E
- Тип устройства: Коммутатор
- Особенность исполнения 1: 36 x 40/100-Гбит/с QSFP28 портов
- Особенность исполнения 2: управляемая платформа
- Особенность исполнения 3: Cisco NX-OS
- Особенность исполнения 4: стоечное исполнение
- Особенность исполнения 5: сеть ЦОД
- Описание исполнения: 36 x 40/100-Гбит/с QSFP28 порты
- Порты: 36 x 40/100-Гбит/с QSFP28 порты
- Процессор управления: 4 cores
- Системная память: 24 GB
- Накопитель SSD drive: 128 GB
- Порты управления: 2 порты: 1 RJ-45 and 1 SFP+
- Порты USB: 1
- Блоки питания (up to 2): 1100W AC, 1100W DC, 1100W HVAC/HVDC
- Входное напряжение (AC): 100 to 240V
- Входное напряжение (High-Voltage AC [HVAC]): 100 to 277V
- Входное напряжение (DC): –40 to –72V
- Входное напряжение (High-Voltage DC [HVDC]): –240 to –380V
Применение
Cisco N9K-C9336C-FX2-E рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Избыточное количество переходников усложняет диагностику физической линии. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Требования к непрерывной работе учитывают при проектировании резервирования. Подбор для новой инфраструктуры начинают с требований приложений. Устройство не подходит для задачи, требующей неподдерживаемого интерфейса или режима.
Преимущества Cisco N9K-C9336C-FX2-E
При подборе Циско N9K-C9336C-FX2-E оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 36 x 40/100-Гбит/с QSFP28 портов. При расчёте узла также учитывают управляемая платформа. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях.
Совместимость и подбор
Для физических соединений выбирают исполнения с разъёмами QSFP28, SFP28 в соответствии с портом, скоростью и поддерживаемым типом линии. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Спецификация должна фиксировать и аппаратную платформу, и необходимые права использования ПО. Перед расширением сверяют ограничения по количеству и типу компонентов. В заказной спецификации перечисляют необходимые кабели и дополнительные компоненты.
Конструкция и технические особенности N9K-C9336C-FX2-E
Размещение должно обеспечивать штатный отвод тепла. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. Массу учитывают при выборе крепления и способа установки. Крепёж должен удерживать оборудование без механического напряжения корпуса. Путь отвода тепла сохраняют свободным при размещении рядом с другими устройствами. Индикация помогает определить состояние соединений при первичной проверке.
Монтаж и эксплуатация
Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период. Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию. Обновление программного обеспечения планируют в согласованное окно обслуживания. Питающую линию рассчитывают с учётом потребления выбранной конфигурации. Рабочие настройки сохраняют после завершения проверки подключения. После переноса устройства повторно проверяют все физические соединения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9336C-SE1: 36 x 40/100-Гбит/с QSFP28 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9K-C93108TC-FX3: Downlinks: 48 x 100M/1/10G BASE-T портов Uplinks: 6 x 40/100G QSFP28 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Условия эксплуатации проверяют для каждого рассматриваемого исполнения. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Наиболее подходящую конфигурацию определяют по фактической нагрузке. Сходство названия серии не означает одинаковый состав интерфейсов.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- NEBS; UL 60950-1 Второе издание; CAN/CSA-C22.2 No. 60950-1 Второе издание; EN 60950-1 Второе издание; IEC 60950-1 Второе издание; AS/NZS 60950-1; GB4943
- Вентиляторы
- 6
- Влажность
- 5 – 95% (без конденсации)
- Входное напряжение (DC)
- -40 до –72 В
- Компонент
- вес
- Максимальное количество VLAN
- 4096 5
- Модель
- N9K-C9336C-FX2-E
- Порты
- 36 x 40/100-Гбит/с QSFP28 порты
- Порты USB
- 1
- Порты управления
- 2 порты: 1 RJ-45 и 1 SFP+
- Производитель
- Cisco
- Рабочая температура
- 32-104°F (от 0 до 40°C)
- Системная память
- 24 GB
- Системный буфер
- 40 MB
- Соответствие RoHS
- Да
- Температура хранения
- -40-158°F (-40-70°C)
- Тип устройства
- Коммутатор
- 1100 Вт HVAC/HVDC электропитание
- 2.46 lb (1.12 kg)
- 1100 Вт постоянного тока
- 2.45 lb (1.11 kg)
- 1100 Вт электропитание
- 2.42 lb (1.1 kg)
- 1200 Вт HVAC/HVDC электропитание
- 2.52 lb (1.14kg)
- 1200 Вт электропитание
- 2.64 lb (1.2 kg)
- 750 Вт * Электропитание переменного тока
- 2.42 lb (1.1 kg)
- 930 Вт постоянного тока
- 2.42 lb (1.1 kg)
- Cisco N93216TC-FX2
- 96 x 100M/1/10GBASE-T порты и 12 x 40/100-Gigabit QSFP28 порты
- Cisco N93216TC-FX2 без источников питания и вентиляторов
- 27.4 lb (12.4 kg)
- Cisco N93240YC-FX2
- 48 x 1/10/25-Гбит/с волокно порты и 12 x 40/100-Гбит/с QSFP28 порты
- Cisco N93240YC-FX2 без источников питания и вентиляторов
- 2.2 lb (10 kg)
- Cisco N93360YC-FX2
- 96 x 1/10/25-Гбит/с волокно порты и 12 x 40/100-Гбит/с QSFP28 порты
- Cisco N93360YC-FX2 без источников питания и вентиляторов
- 27.4 lb (12.4kg)
- Cisco N9336C-FX2
- 36 x 40/100-Гбит/с QSFP28 порты
- Cisco N9336C-FX2 без источников питания и вентиляторов
- 18.8 lb (8.5 kg)
- Cisco N9336C-FX2-E Вес шасси на единицу
- 18.8 lb (8.5 kg)
- FC/FCoE
- 16/32-Гбит/с Fiber Channel
- NXA-FAN-160CFM-PI или NXA-FAN-160CFM-PE
- 1.3 lb (0.59 kg)
- RoHS
- Продукт RoHS-6 совместим с исключениями для шаров с лидированной решеткой (BGA) и свинцовых разъемов для пресс-подгонки.
- Акустические характеристики
- 74.7 дБА при 50% скорости вентилятора, 80.4 дБА при 70% скорости вентилятора и 88.1 дБА при 100% скорости вентилятора
- Блоки питания (до 2)
- 1100W AC, 1100W DC, 1100W HVAC/HVDC
- Входное напряжение (AC)
- 100-240V
- Входное напряжение (Высокая мощность) AC [HVAC])
- 100-277V
- Входное напряжение (Высокая мощность) DC [HVDC])
- -240 - -380V
- Высота эксплуатации
- 0 – 13,123 ft (0 – 4000m)
- Габариты (В×Ш×Г)
- 1.72 x 17.3 x 24.7 in. (4.4 x 43.9 x 62.7 cm)
- Изображение: Cisco N93216TC-FX2
- Cisco N93216TC-FX2
- Изображение: Cisco N93240YC-FX2
- Cisco N93240YC-FX2
- Изображение: Cisco N93360YC-FX2
- Cisco N93360YC-FX2
- Ключевая характеристика 1
- 36 x 40/100-Гбит/с QSFP28 портов
- Ключевая характеристика 2
- управляемая платформа
- Ключевая характеристика 3
- Cisco NX-OS
- Ключевая характеристика 4
- стоечное исполнение
- Ключевая характеристика 5
- сеть ЦОД
- Количество активных сеансов SPAN
- 4
- Количество групп отслеживания IGMP
- Судоходство: 8,000 Максимально: 32,000
- Количество записей для перевода сетевых адресов (NAT)
- 1,023
- Количество очередей
- 8
- Количество экземпляров виртуальной маршрутизации VRF
- Судоходство: 1,000 Максимально: 16,000
- Максимальная мощность (AC)
- 705W
- Максимальное количество IPv4 Longest Prefix Match (LPM) 4
- 896,000
- Максимальное количество IPv6 Longest Prefix Match (LPM) 4
- 498,000
- Максимальное количество VLAN в экземплярах Rapid per-VLAN Spanning Tree (RPVST)
- 3,967
- Максимальное количество входов в IPv4 4
- 896,000
- Максимальное количество входов в IPv6 4
- 896,000
- Максимальное количество групп протокола Hot-Standby Router Protocol (HSRP)
- 490
- Максимальное количество записей MAC-адреса 4
- 256,000
- Максимальное количество записей в списке контроля доступа (ACL)
- На кусочек экспедиционного двигателя: 5000 входящий 2000 исходящий
- Максимальное количество каналов в агрегированном портовом канале
- 32
- Максимальное количество многоадресных маршрутов
- 128,000
- Максимальное количество портовых каналов
- 512
- Максимальное количество путей ECMP
- 64
- Максимальное количество расширителей для тканевой продукции серии Cisco N2000 на коммутатор
- 16
- Максимальное количество экземпляров MST
- 64
- Минимальная версия образа NX-OS
- NXOS-10.1(1)
- Накопитель SSD
- 128 GB
- Направление воздушного потока
- Впуск и выхлоп на стороне порта
- Наработка на отказ MTBF
- 330,810 часов
- Описание исполнения
- 36 x 40/100-Гбит/с QSFP28 порты
- Описание устройства
- Nexus 9K с поддержкой 36p 40G/100G QSFP28
- Поддерживаемые скорости
- 1/10/25/40/100-Гбит/с Ethernet Прорыв поддержан всеми порты, 1-36: 100G, 2x50G NRZ, 40G родной, 4x10/25G (10G с/QSA) 1G с/QSA кроме порты 1-6 и 33-36
- Последовательные порты RS-232
- 1
- Процессор управления
- 4 ядра
- Размер таблицы потока, используемой для платформы Cisco Tetration Analytics
- 64,000
- Соответствие нормативам
- Товары должны соответствовать маркировке СЕ в соответствии с директивами 2004/108/EC и 2006/95/EC
- Типичная мощность (AC)
- 337W
- Фан-лот: NXA-FAN-35CFM-PE или NXA-FAN-35CFM-PI
- 0.26 lb (0.1 kg)
- Фан-лот: NXA-FAN-65CFM-F или NXA-FAN-65CFM-B
- 0.6 lb (0.3 kg)
- Частота (AC)
- 50-60 Гц
- ЭМС: излучение
- 47CFR Часть 15 (CFR 47) Класс А; AS/NZS CISPR22 Класс А; CISPR22 Класс А; EN55022 Класс А; Класс A ICES003; Класс VCCI A; EN61000-3-2; EN61000-3-3; Класс A N22; Класс A CNS13438
- ЭМС: помехоустойчивость
- EN55024; CISPR24; EN300386; Серия KN 61000-4
