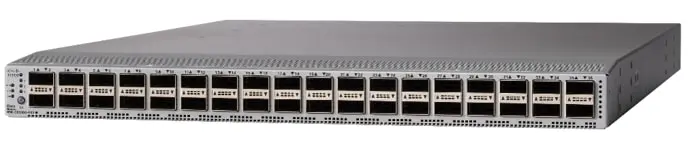

Коммутатор Cisco N9K-C93360YC-FX2, 96 x 1/10/25-Гбит/с + 12 x 40/100-Гбит/с QSFP28 портов, управляемая платформа, Cisco NX-OS, стоечное исполнение
Основное описание о коммутаторе Cisco N9K-C93360YC-FX2
Cisco N9K-C93360YC-FX2 — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 96 x 1/10/25-Гбит/с + 12 x 40/100-Гбит/с QSFP28 портов, управляемая платформа, Cisco NX-OS, стоечное исполнение, сеть ЦОД. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Nexus / N9300 — новые фиксированные модели. Подбор конфигурации начинают с требований к подключению и размещению. Медное подключение используют для коротких трасс с подходящим кабелем. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. План портов помогает связать номер разъёма с конкретной линией и её назначением. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Параметр «описание исполнения»: 96 x 1/10/25-Гбит/с fiber порты and 12 x 40/100-Гбит/с QSFP28 порты. Параметр «порты»: 96 x 1/10/25-Гбит/с and 12 x 40/100-Гбит/с QSFP28 порты.
Функциональные возможности и принцип работы
Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства.
Технические особенности
- Модель: N9K-C93360YC-FX2
- Тип устройства: Коммутатор
- Особенность исполнения 1: 96 x 1/10/25-Гбит/с + 12 x 40/100-Гбит/с QSFP28 портов
- Особенность исполнения 2: управляемая платформа
- Особенность исполнения 3: Cisco NX-OS
- Особенность исполнения 4: стоечное исполнение
- Особенность исполнения 5: сеть ЦОД
- Описание исполнения: 96 x 1/10/25-Гбит/с fiber порты and 12 x 40/100-Гбит/с QSFP28 порты
- Порты: 96 x 1/10/25-Гбит/с and 12 x 40/100-Гбит/с QSFP28 порты
- Процессор управления: 4 cores
- Системная память: Upto 24 GB
- Накопитель SSD drive: 128 GB
- Порты управления: 2 порты: 1 RJ-45 and 1 SFP+
- Порты USB: 1
- Блоки питания (up to 2): 1200W AC, 930W DC, 1200W HVAC/HVDC
- Входное напряжение (AC): 100 to 240V
- Входное напряжение (High-Voltage AC [HVAC]): 100 to 277V
- Входное напряжение (DC): –40V to –72V
- Входное напряжение (High-Voltage DC [HVDC]): –240V to –380V
Применение
Cisco N9K-C93360YC-FX2 рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Избыточное количество переходников усложняет диагностику физической линии. При переносе оборудования сохраняют сведения о каждом подключении. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование. Временную тестовую установку отделяют от производственного сегмента. Для распределённой инфраструктуры заранее определяют ответственных за обслуживание.
Преимущества Cisco N9K-C93360YC-FX2
При подборе Циско N9K-C93360YC-FX2 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 96 x 1/10/25-Гбит/с + 12 x 40/100-Гбит/с QSFP28 портов. При расчёте узла также учитывают управляемая платформа. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования.
Совместимость и подбор
Для физических соединений выбирают исполнения с разъёмами QSFP28, SFP28 в соответствии с портом, скоростью и поддерживаемым типом линии. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Резервный путь проектируют отдельно от обычной рабочей линии. Опциональные компоненты заказывают только после проверки поддержки выбранным исполнением. Версии программных компонентов должны соответствовать принятой архитектуре. Требования к управлению учитывают вместе с сетевыми подключениями.
Конструкция и технические особенности N9K-C93360YC-FX2
Выбранное исполнение сверяют с механическими ограничениями объекта. Крепёж должен удерживать оборудование без механического напряжения корпуса. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Размещение должно обеспечивать штатный отвод тепла. Индикация помогает определить состояние соединений при первичной проверке. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов.
Монтаж и эксплуатация
Монтаж выполняют с соблюдением требований электробезопасности объекта. Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период. Учётная запись управления должна соответствовать принятой политике доступа. Контакты и разъёмы защищают от загрязнения в соответствии с условиями площадки. До включения сверяют напряжение питания с параметрами выбранного исполнения. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9K-C93108TC-FX3: Downlinks: 48 x 100M/1/10G BASE-T портов Uplinks: 6 x 40/100G QSFP28 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9K-C93180YC-FX3: Downlinks: 48 x 1/10/25G SFP28 портов Uplinks: 6 x 40/100G QSFP28 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Сравнение выполняют при одинаковой задаче и сопоставимой конфигурации. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Версию ПО и лицензирование сравнивают вместе с аппаратной частью. Решение принимают после проверки подключений, питания и рабочего программного окружения.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- NEBS; UL 60950-1 Второе издание; CAN/CSA-C22.2 No. 60950-1 Второе издание; EN 60950-1 Второе издание; IEC 60950-1 Второе издание; AS/NZS 60950-1; GB4943
- Вентиляторы
- 3 фан лотка
- Влажность
- 5 – 95% (без конденсации)
- Входное напряжение (DC)
- -40 В -72 В
- Компонент
- вес
- Максимальное количество VLAN
- 4096 5
- Модель
- N9K-C93360YC-FX2
- Порты
- 96 x 1/10/25-Гбит/с и 12 x 40/100-Гбит/с QSFP28 порты
- Порты USB
- 1
- Порты управления
- 2 порты: 1 RJ-45 и 1 SFP+
- Производитель
- Cisco
- Рабочая температура
- 32-104°F (от 0 до 40°C)
- Системная память
- До 24 ГБ
- Системный буфер
- 40 MB
- Соответствие RoHS
- Да
- Температура хранения
- -40-158°F (-40-70°C)
- Тип устройства
- Коммутатор
- 1100 Вт HVAC/HVDC электропитание
- 2.46 lb (1.12 kg)
- 1100 Вт постоянного тока
- 2.45 lb (1.11 kg)
- 1100 Вт электропитание
- 2.42 lb (1.1 kg)
- 1200 Вт HVAC/HVDC электропитание
- 2.52 lb (1.14kg)
- 1200 Вт электропитание
- 2.64 lb (1.2 kg)
- 750 Вт * Электропитание переменного тока
- 2.42 lb (1.1 kg)
- 930 Вт постоянного тока
- 2.42 lb (1.1 kg)
- Cisco N93216TC-FX2
- 96 x 100M/1/10GBASE-T порты и 12 x 40/100-Gigabit QSFP28 порты
- Cisco N93216TC-FX2 без источников питания и вентиляторов
- 27.4 lb (12.4 kg)
- Cisco N93240YC-FX2
- 48 x 1/10/25-Гбит/с волокно порты и 12 x 40/100-Гбит/с QSFP28 порты
- Cisco N93240YC-FX2 без источников питания и вентиляторов
- 2.2 lb (10 kg)
- Cisco N93360YC-FX2 без источников питания и вентиляторов
- 27.4 lb (12.4kg)
- Cisco N9336C-FX2
- 36 x 40/100-Гбит/с QSFP28 порты
- Cisco N9336C-FX2 без источников питания и вентиляторов
- 18.8 lb (8.5 kg)
- Cisco N9336C-FX2-E
- 36 x 40/100-Гбит/с QSFP28 порты
- Cisco N9336C-FX2-E Вес шасси на единицу
- 18.8 lb (8.5 kg)
- FC/FCoE
- 16/32-Гбит/с Fiber Channel
- NXA-FAN-160CFM-PI или NXA-FAN-160CFM-PE
- 1.3 lb (0.59 kg)
- RoHS
- Продукт RoHS-6 совместим с исключениями для шаров с лидированной решеткой (BGA) и свинцовых разъемов для пресс-подгонки.
- Акустические характеристики
- 76.7 дБА при 40% скорости вентилятора, 88.7 дБА при 70% скорости вентилятора и 97.4 дБА при 100% скорости вентилятора
- Блоки питания (до 2)
- 1200W AC, 930W DC, 1200W HVAC/HVDC
- Входное напряжение (AC)
- 100-240V
- Входное напряжение (Высокая мощность) AC [HVAC])
- 100-277V
- Входное напряжение (Высокая мощность) DC [HVDC])
- -240 В до -380 В
- Высота эксплуатации
- 0 – 13,123 ft (0 – 4000m)
- Габариты (В×Ш×Г)
- 3.38 x 17.41 x 24.14in. (8.59 x 44.23 x 61.31 cm)
- Ключевая характеристика 1
- 96 x 1/10/25-Гбит/с + 12 x 40/100-Гбит/с QSFP28 портов
- Ключевая характеристика 2
- управляемая платформа
- Ключевая характеристика 3
- Cisco NX-OS
- Ключевая характеристика 4
- стоечное исполнение
- Ключевая характеристика 5
- сеть ЦОД
- Количество активных сеансов SPAN
- 4
- Количество групп отслеживания IGMP
- Судоходство: 8,000 Максимально: 32,000
- Количество записей для перевода сетевых адресов (NAT)
- 1,023
- Количество очередей
- 8
- Количество экземпляров виртуальной маршрутизации VRF
- Судоходство: 1,000 Максимально: 16,000
- Максимальная мощность (AC)
- 900W
- Максимальное количество IPv4 Longest Prefix Match (LPM) 4
- 896,000
- Максимальное количество IPv6 Longest Prefix Match (LPM) 4
- 498,000
- Максимальное количество VLAN в экземплярах Rapid per-VLAN Spanning Tree (RPVST)
- 3,967
- Максимальное количество входов в IPv4 4
- 896,000
- Максимальное количество входов в IPv6 4
- 896,000
- Максимальное количество групп протокола Hot-Standby Router Protocol (HSRP)
- 490
- Максимальное количество записей MAC-адреса 4
- 256,000
- Максимальное количество записей в списке контроля доступа (ACL)
- На кусочек экспедиционного двигателя: 5000 входящий 2000 исходящий
- Максимальное количество каналов в агрегированном портовом канале
- 32
- Максимальное количество многоадресных маршрутов
- 128,000
- Максимальное количество портовых каналов
- 512
- Максимальное количество путей ECMP
- 64
- Максимальное количество расширителей для тканевой продукции серии Cisco N2000 на коммутатор
- 16
- Максимальное количество экземпляров MST
- 64
- Минимальная версия образа NX-OS
- NXOS-9.3(1)
- Минимальное изображение ACI
- ACI-N9KDK9-14.1.2
- Накопитель SSD
- 128 GB
- Направление воздушного потока
- Впуск и выхлоп на стороне порта
- Наработка на отказ MTBF
- 318,030 часов
- Описание исполнения
- 96 x 1/10/25-Гбит/с волокно порты и 12 x 40/100-Гбит/с QSFP28 порты
- Описание устройства
- Nexus 9K с 96p 1/10G/25G SFP и 12p 40G/100G QSFP28
- Поддерживаемые скорости
- 1/10/25-Гбит/с на нисходящих ссылках 40/100-Гбит/с В поддержку Uplinks Breakout порты, 97-108: 4x10/25G
- Последовательные порты RS-232
- 1
- Процессор управления
- 4 ядра
- Размер таблицы потока, используемой для платформы Cisco Tetration Analytics
- 64,000
- Соответствие нормативам
- Товары должны соответствовать маркировке СЕ в соответствии с директивами 2004/108/EC и 2006/95/EC
- Типичная мощность (AC)
- 404W
- Фан-лот: NXA-FAN-35CFM-PE или NXA-FAN-35CFM-PI
- 0.26 lb (0.1 kg)
- Фан-лот: NXA-FAN-65CFM-F или NXA-FAN-65CFM-B
- 0.6 lb (0.3 kg)
- Частота (AC)
- 50-60 Гц
- ЭМС: излучение
- 47CFR Часть 15 (CFR 47) Класс А; AS/NZS CISPR22 Класс А; CISPR22 Класс А; EN55022 Класс А; Класс A ICES003; Класс VCCI A; EN61000-3-2; EN61000-3-3; Класс A N22; Класс A CNS13438
- ЭМС: помехоустойчивость
- EN55024; CISPR24; EN300386; Серия KN 61000-4
