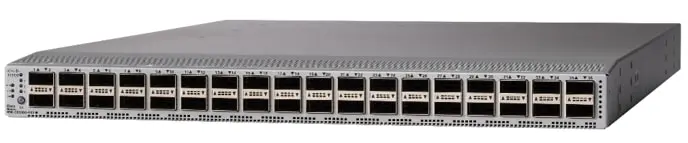

Коммутатор Cisco N9K-C93216TC-FX2, 96 x 100M/1/10GBASE-T портов + 12 x 40/100-Гбит/с QSFP28 портов, управляемая платформа, Cisco NX-OS, стоечное исполнение
Основное описание о коммутаторе Cisco N9K-C93216TC-FX2
Cisco N9K-C93216TC-FX2 — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 96 x 100M/1/10GBASE-T портов + 12 x 40/100-Гбит/с QSFP28 портов, управляемая платформа, Cisco NX-OS, стоечное исполнение, сеть ЦОД. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Nexus / N9300 — новые фиксированные модели. Подбор конфигурации начинают с требований к подключению и размещению. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. При переносе оборудования сохраняют сведения о каждом подключении. Полезную полосу оценивают по одновременно работающим источникам данных. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Параметр «описание исполнения»: 96 x 100M/1/10GBASE-T порты and 12 x 40/100-Gigabit QSFP28 порты. Параметр «порты»: 96 x 100M/1/10GBASE-T порты and 12 x 40/100-Гбит/с QSFP28 порты.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Задержка важна для голосового трафика и интерактивных приложений. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Резервный путь проектируют отдельно от обычной рабочей линии.
Технические особенности
- Модель: N9K-C93216TC-FX2
- Тип устройства: Коммутатор
- Особенность исполнения 1: 96 x 100M/1/10GBASE-T портов + 12 x 40/100-Гбит/с QSFP28 портов
- Особенность исполнения 2: управляемая платформа
- Особенность исполнения 3: Cisco NX-OS
- Особенность исполнения 4: стоечное исполнение
- Особенность исполнения 5: сеть ЦОД
- Описание исполнения: 96 x 100M/1/10GBASE-T порты and 12 x 40/100-Gigabit QSFP28 порты
- Порты: 96 x 100M/1/10GBASE-T порты and 12 x 40/100-Гбит/с QSFP28 порты
- Процессор управления: 4 cores
- Системная память: Upto 24 GB
- Накопитель SSD drive: 128 GB
- Порты управления: 2 порты: 1 RJ-45 and 1 SFP+
- Порты USB: 1
- Блоки питания (up to 2): 1200W AC, 930W DC, 1200W HVAC/HVDC
- Входное напряжение (AC): 100 to 240V
- Входное напряжение (High-Voltage AC [HVAC]): 100 to 277V
- Входное напряжение (DC): –40V to –72V
- Входное напряжение (High-Voltage DC [HVDC]): –240V to –380V
Применение
Cisco N9K-C93216TC-FX2 рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Избыточное количество переходников усложняет диагностику физической линии. Для распределённой инфраструктуры заранее определяют ответственных за обслуживание. При переносе сервисов составляют план переключения и проверки доступности. Нагрузка в часы активности может существенно отличаться от фоновой.
Преимущества Cisco N9K-C93216TC-FX2
При подборе Циско N9K-C93216TC-FX2 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 96 x 100M/1/10GBASE-T портов + 12 x 40/100-Гбит/с QSFP28 портов. При расчёте узла также учитывают управляемая платформа. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. План портов помогает связать номер разъёма с конкретной линией и её назначением.
Совместимость и подбор
Для физических соединений выбирают исполнения с разъёмами QSFP28, SFP28 в соответствии с портом, скоростью и поддерживаемым типом линии. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Версии программных компонентов должны соответствовать принятой архитектуре. Для установки в стойку заранее выбирают соответствующие монтажные принадлежности. Подбор начинается с назначения устройства и заканчивается проверкой точных артикулов.
Конструкция и технические особенности N9K-C93216TC-FX2
Индикация помогает определить состояние соединений при первичной проверке. Сведения о габаритах используют для подготовки схемы размещения. Конструкция корпуса задаёт допустимый вариант размещения устройства. Защиту подключений от случайного воздействия предусматривают на уровне монтажного решения. Размещение должно обеспечивать штатный отвод тепла. Сервисный доступ к подключению сохраняют после окончательной установки.
Монтаж и эксплуатация
Перед запуском проверяют целостность кабелей и надёжность креплений. Мониторинг настраивают на события, важные для данного узла. После включения сверяют состояние индикаторов и доступность управления. До включения сверяют напряжение питания с параметрами выбранного исполнения. Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период. Для удалённой площадки заранее организуют административный доступ.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9K-C93108TC-FX3: Downlinks: 48 x 100M/1/10G BASE-T портов Uplinks: 6 x 40/100G QSFP28 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9K-C93180YC-FX3: Downlinks: 48 x 1/10/25G SFP28 портов Uplinks: 6 x 40/100G QSFP28 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Версию ПО и лицензирование сравнивают вместе с аппаратной частью. Условия эксплуатации проверяют для каждого рассматриваемого исполнения. При выборе между близкими моделями фиксируют различия, важные именно для проекта. Для оценки бюджета используют одинаковый состав аксессуаров и дополнительных компонентов.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- NEBS; UL 60950-1 Второе издание; CAN/CSA-C22.2 No. 60950-1 Второе издание; EN 60950-1 Второе издание; IEC 60950-1 Второе издание; AS/NZS 60950-1; GB4943
- Вентиляторы
- 3 фан лотка
- Влажность
- 5 – 95% (без конденсации)
- Входное напряжение (DC)
- -40 В -72 В
- Компонент
- вес
- Максимальное количество VLAN
- 4096 5
- Модель
- N9K-C93216TC-FX2
- Порты
- 96 x 100M/1/10GBASE-T порты и 12 x 40/100-Гбит/с QSFP28 порты
- Порты USB
- 1
- Порты управления
- 2 порты: 1 RJ-45 и 1 SFP+
- Производитель
- Cisco
- Рабочая температура
- 32-104°F (от 0 до 40°C)
- Системная память
- До 24 ГБ
- Системный буфер
- 40 MB
- Соответствие RoHS
- Да
- Температура хранения
- -40-158°F (-40-70°C)
- Тип устройства
- Коммутатор
- 1100 Вт HVAC/HVDC электропитание
- 2.46 lb (1.12 kg)
- 1100 Вт постоянного тока
- 2.45 lb (1.11 kg)
- 1100 Вт электропитание
- 2.42 lb (1.1 kg)
- 1200 Вт HVAC/HVDC электропитание
- 2.52 lb (1.14kg)
- 1200 Вт электропитание
- 2.64 lb (1.2 kg)
- 750 Вт * Электропитание переменного тока
- 2.42 lb (1.1 kg)
- 930 Вт постоянного тока
- 2.42 lb (1.1 kg)
- Cisco N93216TC-FX2 без источников питания и вентиляторов
- 27.4 lb (12.4 kg)
- Cisco N93240YC-FX2
- 48 x 1/10/25-Гбит/с волокно порты и 12 x 40/100-Гбит/с QSFP28 порты
- Cisco N93240YC-FX2 без источников питания и вентиляторов
- 2.2 lb (10 kg)
- Cisco N93360YC-FX2
- 96 x 1/10/25-Гбит/с волокно порты и 12 x 40/100-Гбит/с QSFP28 порты
- Cisco N93360YC-FX2 без источников питания и вентиляторов
- 27.4 lb (12.4kg)
- Cisco N9336C-FX2
- 36 x 40/100-Гбит/с QSFP28 порты
- Cisco N9336C-FX2 без источников питания и вентиляторов
- 18.8 lb (8.5 kg)
- Cisco N9336C-FX2-E
- 36 x 40/100-Гбит/с QSFP28 порты
- Cisco N9336C-FX2-E Вес шасси на единицу
- 18.8 lb (8.5 kg)
- FC/FCoE
- Не применяется
- NXA-FAN-160CFM-PI или NXA-FAN-160CFM-PE
- 1.3 lb (0.59 kg)
- RoHS
- Продукт RoHS-6 совместим с исключениями для шаров с лидированной решеткой (BGA) и свинцовых разъемов для пресс-подгонки.
- Акустические характеристики
- 76.7 дБА при 40% скорости вентилятора, 88.7 дБА при 70% скорости вентилятора и 97.4 дБА при 100% скорости вентилятора
- Блоки питания (до 2)
- 1200W AC, 930W DC, 1200W HVAC/HVDC
- Входное напряжение (AC)
- 100-240V
- Входное напряжение (Высокая мощность) AC [HVAC])
- 100-277V
- Входное напряжение (Высокая мощность) DC [HVDC])
- -240 В до -380 В
- Высота эксплуатации
- 0 – 13,123 ft (0 – 4000m)
- Габариты (В×Ш×Г)
- 3.38 x 17.41 x 23.6 in (8.59 x 44.2 x 59.9 cm)
- Ключевая характеристика 1
- 96 x 100M/1/10GBASE-T портов + 12 x 40/100-Гбит/с QSFP28 портов
- Ключевая характеристика 2
- управляемая платформа
- Ключевая характеристика 3
- Cisco NX-OS
- Ключевая характеристика 4
- стоечное исполнение
- Ключевая характеристика 5
- сеть ЦОД
- Количество активных сеансов SPAN
- 4
- Количество групп отслеживания IGMP
- Судоходство: 8,000 Максимально: 32,000
- Количество записей для перевода сетевых адресов (NAT)
- 1,023
- Количество очередей
- 8
- Количество экземпляров виртуальной маршрутизации VRF
- Судоходство: 1,000 Максимально: 16,000
- Максимальная мощность (AC)
- 965W
- Максимальное количество IPv4 Longest Prefix Match (LPM) 4
- 896,000
- Максимальное количество IPv6 Longest Prefix Match (LPM) 4
- 498,000
- Максимальное количество VLAN в экземплярах Rapid per-VLAN Spanning Tree (RPVST)
- 3,967
- Максимальное количество входов в IPv4 4
- 896,000
- Максимальное количество входов в IPv6 4
- 896,000
- Максимальное количество групп протокола Hot-Standby Router Protocol (HSRP)
- 490
- Максимальное количество записей MAC-адреса 4
- 256,000
- Максимальное количество записей в списке контроля доступа (ACL)
- На кусочек экспедиционного двигателя: 5000 входящий 2000 исходящий
- Максимальное количество каналов в агрегированном портовом канале
- 32
- Максимальное количество многоадресных маршрутов
- 128,000
- Максимальное количество портовых каналов
- 512
- Максимальное количество путей ECMP
- 64
- Максимальное количество расширителей для тканевой продукции серии Cisco N2000 на коммутатор
- 16
- Максимальное количество экземпляров MST
- 64
- Минимальная версия образа NX-OS
- NXOS-9.3(1)
- Минимальное изображение ACI
- ACI-N9KDK9-14.1.2
- Накопитель SSD
- 128 GB
- Направление воздушного потока
- Впуск и выхлоп на стороне порта
- Наработка на отказ MTBF
- 267,560 часов
- Описание исполнения
- 96 x 100M/1/10GBASE-T порты и 12 x 40/100-Gigabit QSFP28 порты
- Описание устройства
- 96p 100M/1/10GBASE-T и 12p 40G/100G QSFP28
- Поддерживаемые скорости
- 100M/1/10 Гбит/с RJ45 нисходящие ссылки 40/100-Гбит/с В поддержку Uplinks Breakout порты, 97-108: 4x10/25G
- Последовательные порты RS-232
- 1
- Процессор управления
- 4 ядра
- Размер таблицы потока, используемой для платформы Cisco Tetration Analytics
- 64,000
- Соответствие нормативам
- Товары должны соответствовать маркировке СЕ в соответствии с директивами 2004/108/EC и 2006/95/EC
- Типичная мощность (AC)
- 580W
- Фан-лот: NXA-FAN-35CFM-PE или NXA-FAN-35CFM-PI
- 0.26 lb (0.1 kg)
- Фан-лот: NXA-FAN-65CFM-F или NXA-FAN-65CFM-B
- 0.6 lb (0.3 kg)
- Частота (AC)
- 50-60 Гц
- ЭМС: излучение
- 47CFR Часть 15 (CFR 47) Класс А; AS/NZS CISPR22 Класс А; CISPR22 Класс А; EN55022 Класс А; Класс A ICES003; Класс VCCI A; EN61000-3-2; EN61000-3-3; Класс A N22; Класс A CNS13438
- ЭМС: помехоустойчивость
- EN55024; CISPR24; EN300386; Серия KN 61000-4
