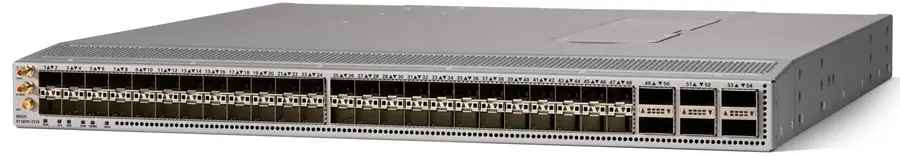

Коммутатор Cisco N9K-C93180YC-FX3S, 48 x 1/10/25-Гбит/с + 6 x 40/100-Гбит/с QSFP28 портов, управляемая платформа, Cisco NX-OS, стоечное исполнение
Основное описание о коммутаторе Cisco N9K-C93180YC-FX3S
Cisco N9K-C93180YC-FX3S — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 48 x 1/10/25-Гбит/с + 6 x 40/100-Гбит/с QSFP28 портов, управляемая платформа, Cisco NX-OS, стоечное исполнение, сеть ЦОД. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Nexus / N9300 — новые фиксированные модели. Подбор конфигурации начинают с требований к подключению и размещению. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Резервный путь проектируют отдельно от обычной рабочей линии. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Параметр «описание исполнения»: 48 x 1/10/25-Гбит/с fiber порты and 6 x 40/100-Гбит/с QSFP28 порты. Параметр «порты»: 48 x 1/10/25-Гбит/с and 6 x 40/100-Гбит/с QSFP28 порты.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Медное подключение используют для коротких трасс с подходящим кабелем. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы.
Технические особенности
- Модель: N9K-C93180YC-FX3S
- Тип устройства: Коммутатор
- Особенность исполнения 1: 48 x 1/10/25-Гбит/с + 6 x 40/100-Гбит/с QSFP28 портов
- Особенность исполнения 2: управляемая платформа
- Особенность исполнения 3: Cisco NX-OS
- Особенность исполнения 4: стоечное исполнение
- Особенность исполнения 5: сеть ЦОД
- Описание исполнения: 48 x 1/10/25-Гбит/с fiber порты and 6 x 40/100-Гбит/с QSFP28 порты
- Порты: 48 x 1/10/25-Гбит/с and 6 x 40/100-Гбит/с QSFP28 порты
- Процессор управления: 6 cores
- Системная память: До 32 GB
- Накопитель SSD drive: 128 GB
- Порты управления: 1 RJ-45 порт
- Порты USB: 1
- Блоки питания (up to 2): 650W AC, 930W DC, or 1200W HVAC/HVDC
- Входное напряжение (AC): 100 to 240V
- Входное напряжение (High-Voltage AC [HVAC]): 200 to 277V
- Входное напряжение (DC): –48 to –60V
- Входное напряжение (High-Voltage DC [HVDC]): –240 to –380V
Применение
Cisco N9K-C93180YC-FX3S рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Пиковую нагрузку оценивают отдельно от среднего потребления ресурсов. Пилотная установка помогает проверить поведение оборудования с реальными приложениями. Для филиала учитывают доступные линии связи и способы удалённого управления.
Преимущества Cisco N9K-C93180YC-FX3S
При подборе Циско N9K-C93180YC-FX3S оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 48 x 1/10/25-Гбит/с + 6 x 40/100-Гбит/с QSFP28 портов. При расчёте узла также учитывают управляемая платформа. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии.
Совместимость и подбор
Для физических соединений выбирают исполнения с разъёмами QSFP28, SFP28 в соответствии с портом, скоростью и поддерживаемым типом линии. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. При замене узла сверяют подключаемые линии до отключения действующего оборудования. Рабочую версию ПО согласуют с подключаемым оборудованием и выбранными функциями. В заказной спецификации перечисляют необходимые кабели и дополнительные компоненты.
Конструкция и технические особенности N9K-C93180YC-FX3S
Глубину корпуса учитывают вместе с изгибом питающего и сетевого кабеля. Сведения о габаритах используют для подготовки схемы размещения. Размещение разъёмов учитывают при прокладке кабельных трасс. При плотном размещении учитывают нагрев соседних узлов. Путь отвода тепла сохраняют свободным при размещении рядом с другими устройствами. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов.
Монтаж и эксплуатация
Питающую линию рассчитывают с учётом потребления выбранной конфигурации. Для удалённой площадки заранее организуют административный доступ. Монтаж выполняют с соблюдением требований электробезопасности объекта. Контакты и разъёмы защищают от загрязнения в соответствии с условиями площадки. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Мониторинг настраивают на события, важные для данного узла.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9K-C93108TC-FX3H: 24 * x 10GBASE-T + 6 x 40/100-Гбит/с QSFP28 портов ( * total number of портов is 48); пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9K-C93108TC-FX3P: Downlinks: 48 x 100M/1/2.5/5/10G BASE-T multigigabit-supported портов Uplinks: 6 x 40/100G QSFP28 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Версию ПО и лицензирование сравнивают вместе с аппаратной частью. Запас по ёмкости выбирают с учётом запланированного расширения. Более крупная платформа оправдана, когда требуются дополнительные подключения или ресурсы. Наиболее подходящую конфигурацию определяют по фактической нагрузке.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- NEBS; UL 60950-1 Второе издание; CAN/CSA-C22.2 No. 60950-1 Второе издание; EN 60950-1 Второе издание; IEC 60950-1 Второе издание; AS/NZS 60950-1; GB4943
- Вентиляторы
- 4
- Влажность
- 5 – 95% (без конденсации)
- Входное напряжение (DC)
- -48 до –60V
- Компонент
- вес
- Максимальное количество VLAN
- 4096 **
- Модель
- N9K-C93180YC-FX3S
- Порты
- 48 x 1/10/25-Гбит/с и 6 x 40/100-Гбит/с QSFP28 порты
- Порты USB
- 1
- Порты управления
- 1 RJ-45 порт
- Производитель
- Cisco
- Рабочая температура
- 32-104°F (от 0 до 40°C)
- Системная память
- До 32 GB
- Системный буфер
- 40 MB
- Соответствие RoHS
- Да
- Температура хранения
- -40-158°F (-40-70°C)
- Тип устройства
- Коммутатор
- 10MhZ
- GPS 10Mhz входной или выходной сигнал.
- 1200 Вт HVDC/HVAC электропитание
- 2.42 lb (1.1 kg)
- 1PPS
- GPS 1PPS входной или выходной
- 650 Вт электропитание
- 2.42 lb (1.1 kg)
- 930 Вт постоянного тока
- 2.42 lb (1.1 kg)
- ANT
- Антенна для GNSS
- Cisco N93180YC-FX3S без источников питания и вентиляторов
- 21 lb (9.52 kg)
- Downlink поддерживает скорость
- 1/10/25-Гбит/с Ethernet
- RoHS
- Продукт RoHS-6 совместим с исключениями для шаров с лидированной решеткой (BGA) и свинцовых разъемов для пресс-подгонки.
- Акустические характеристики
- Выхлопная система на стороне порта: скорость вентилятора на 50%:63.4 дБА скорость вентилятора на 70%:74.3 дБА скорость вентилятора на 100%: 83.4 дБА скорость в порту: скорость вентилятора на 50%:64.6 дБА скорость вентилятора на 70%:76.1 дБА скорость вентилятора на 100%: 85.4 дБА
- Блоки питания (до 2)
- 650 Вт переменного тока, 930 Вт постоянного тока или 1200 Вт HVAC/HVDC
- Время даты (TOD)
- 1 RJ-45
- Входное напряжение (AC)
- 100-240V
- Входное напряжение (Высокая мощность) AC [HVAC])
- 200-277V
- Входное напряжение (Высокая мощность) DC [HVDC])
- -240 - -380V
- Высота эксплуатации
- 0 – 13,123 ft (0 – 4000m)
- Габариты (В×Ш×Г)
- 1.72 x 17.3 x 19.6 in. (4.4 x 43.9 x 49.6 cm)
- Ключевая характеристика 1
- 48 x 1/10/25-Гбит/с + 6 x 40/100-Гбит/с QSFP28 портов
- Ключевая характеристика 2
- управляемая платформа
- Ключевая характеристика 3
- Cisco NX-OS
- Ключевая характеристика 4
- стоечное исполнение
- Ключевая характеристика 5
- сеть ЦОД
- Количество активных сеансов SPAN
- 4
- Количество групп слежки по протоколу управления внутренними шлюзами (IGMP)
- Судоходство: 8000 Максимально: 32,000
- Количество записей для перевода сетевых адресов (NAT)
- 1023
- Количество очередей
- 8
- Количество экземпляров виртуальной маршрутизации VRF
- Судоходство: 1000 Максимально: 16,000
- Максимальная мощность (AC/DC) *
- 600W
- Максимальное количество IPv4 Longest Prefix Match (LPM) маршрутов
- 1,792,000
- Максимальное количество IPv6 Longest Prefix Match (LPM) маршрутов
- 896,000
- Максимальное количество VLAN в экземплярах Rapid per-VLAN Spanning Tree (RPVST)
- 3967
- Максимальное количество входов в IPv4 хостов **
- 1,792,000
- Максимальное количество входов в IPv6 хостов **
- 1,792,000
- Максимальное количество групп протокола Hot-Standby Router Protocol (HSRP)
- 490
- Максимальное количество записей MAC-адреса **
- 512,000
- Максимальное количество записей в списке контроля доступа (ACL)
- Односрезовый экспедиторский двигатель: 5000 входящий 2000 исходящий
- Максимальное количество каналов в агрегированном портовом канале
- 32
- Максимальное количество многоадресных маршрутов
- 128,000
- Максимальное количество портовых каналов
- 512
- Максимальное количество путей ECMP
- 64
- Максимальное количество расширителей для тканевой продукции серии Cisco N2000 на коммутатор
- 16
- Максимальное количество экземпляров MST
- 64
- Минимальная версия образа NX-OS
- NXOS-9.3.5
- Минимальное изображение Cisco ACI®
- Не поддерживается
- Накопитель SSD
- 128 GB
- Направление воздушного потока
- Впуск и выхлоп на стороне порта
- Наработка на отказ MTBF
- 288,760 Часы
- Описание исполнения
- 48 x 1/10/25-Гбит/с волокно порты и 6 x 40/100-Гбит/с QSFP28 порты
- Описание модели
- Cisco N9300 с 48p 1/10G/25G SFP и 6p 40G/100G QSFP28
- Последовательные порты RS-232
- 1
- Процессор управления
- 6 ядер
- Размер стола для Cisco Secure WorkloadTM
- 64,000
- Соответствие нормативам
- Товары должны соответствовать маркировке СЕ в соответствии с директивами 2004/108/EC и 2006/95/EC
- Типичная мощность (AC/DC)
- 325W
- Фан-лот: NXA-FAN-35CFM-F или NXA-FAN-35CFM-B
- 0.26 lb (0.12 kg)
- Частота (AC)
- 50-60 Гц
- ЭМС: излучение
- 47CFR Часть 15 (CFR 47) Класс А; AS/NZS CISPR22 Класс А; CISPR22 Класс А; EN55022 Класс А; Класс A ICES003; Класс VCCI A; EN61000-3-2; EN61000-3-3; Класс A N22; Класс A CNS13438
- ЭМС: помехоустойчивость
- EN55024; CISPR24; EN300386; Серия KN 61000-4
