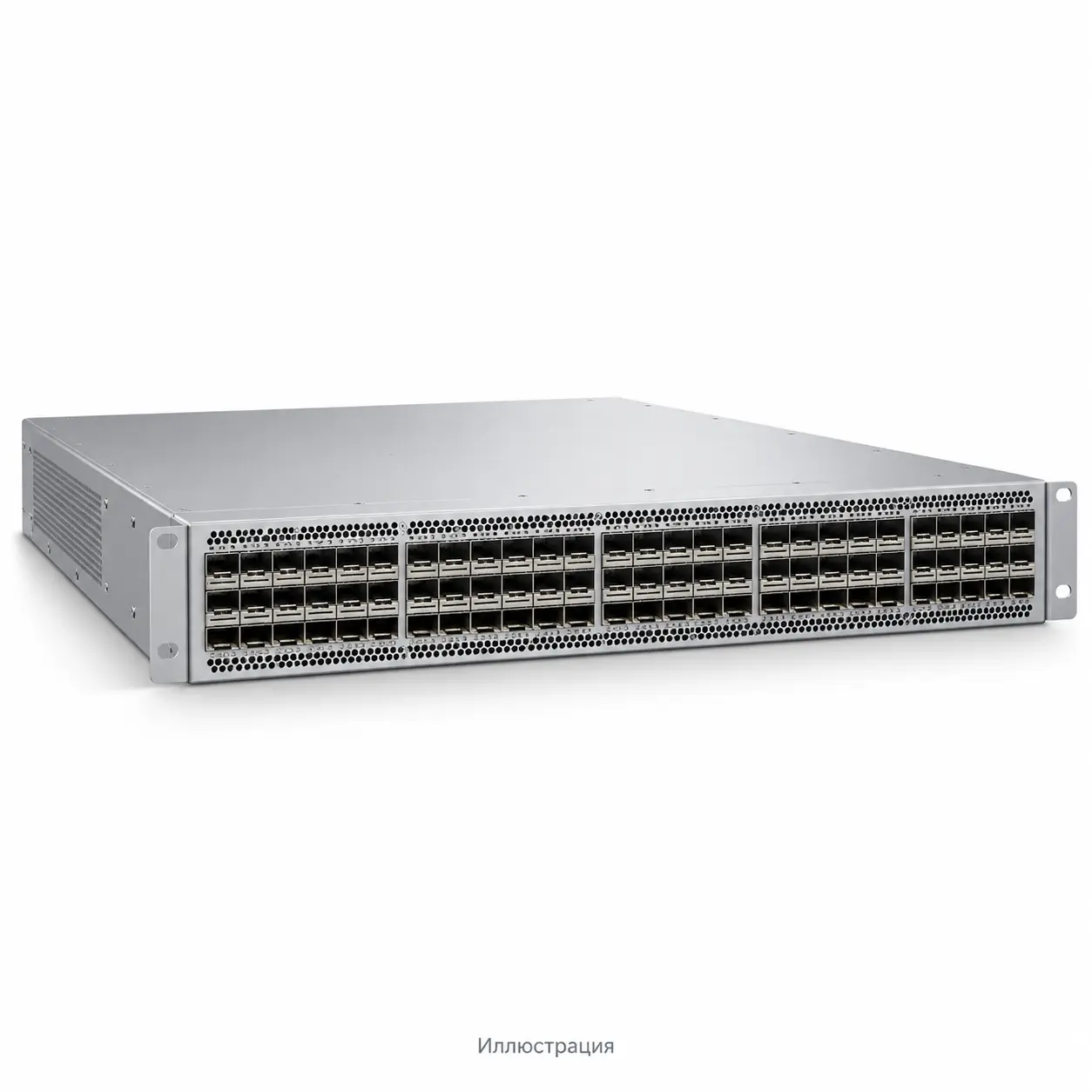

Коммутатор Cisco N9364E-SG2-O, 64 порта 800G OSFP, Cisco NX-OS, буфер 256 МБ, резервируемое питание
Основное описание о коммутаторе Cisco N9364E-SG2-O
Cisco N9364E-SG2-O — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 64 порта 800G OSFP, Cisco NX-OS, буфер 256 МБ, резервируемое питание, сеть ЦОД. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Nexus / N9300 — новые фиксированные модели. Подбор конфигурации начинают с требований к подключению и размещению. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства. Параметр «выходная мощность»: 3000 W. Параметр «входное напряжение»: 90-140 VAC 180-305 VAC 190-400 DC.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Резервный путь проектируют отдельно от обычной рабочей линии. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Полезную полосу оценивают по одновременно работающим источникам данных.
Технические особенности
- Модель: N9364E-SG2-O
- Тип устройства: Коммутатор
- Особенность исполнения 1: 64 порта 800G OSFP
- Особенность исполнения 2: Cisco NX-OS
- Особенность исполнения 3: буфер 256 МБ
- Особенность исполнения 4: резервируемое питание
- Особенность исполнения 5: сеть ЦОД
- Выходная мощность: 3000 W
- Входное напряжение: 90-140 VAC 180-305 VAC 190-400 DC
- Частота входного напряжения: 47–63 Hz
- Разъём: APP SAF-D-GRID Ultra Short 2006
- КПД: 80PLUS Platinum
Применение
Cisco N9364E-SG2-O рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Избыточное количество переходников усложняет диагностику физической линии. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Неподходящий форм-фактор или тип питания является основанием выбрать другое исполнение. Для распределённой инфраструктуры заранее определяют ответственных за обслуживание. Временную тестовую установку отделяют от производственного сегмента.
Преимущества Cisco N9364E-SG2-O
При подборе Циско N9364E-SG2-O оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 64 порта 800G OSFP. При расчёте узла также учитывают cisco nx-os. План портов помогает связать номер разъёма с конкретной линией и её назначением. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Медное подключение используют для коротких трасс с подходящим кабелем. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Одно название семейства не гарантирует совместимость всех его исполнений. Параметры кабелей и адаптеров согласуют с условиями конкретной установки. При замене узла сверяют подключаемые линии до отключения действующего оборудования.
Конструкция и технические особенности N9364E-SG2-O
Путь отвода тепла сохраняют свободным при размещении рядом с другими устройствами. Расположение кабелей должно сохранять возможность чтения маркировки портов. Сведения о габаритах используют для подготовки схемы размещения. Исполнение питания выбирают с учётом доступных вводов на площадке. При плотном размещении учитывают нагрев соседних узлов. Индикация помогает определить состояние соединений при первичной проверке.
Монтаж и эксплуатация
Обновление программного обеспечения планируют в согласованное окно обслуживания. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию. Питающую линию рассчитывают с учётом потребления выбранной конфигурации. Для удалённой площадки заранее организуют административный доступ. Изменения конфигурации документируют вместе с причиной их внесения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9364E-SG2X-O: 64 порта 800G OSFP; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9364E-SG2-Q: 64 порта 800G QSFP-DD; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения. Компактное исполнение рассматривают при ограничениях по размещению. Более крупная платформа оправдана, когда требуются дополнительные подключения или ресурсы. Сравнение выполняют при одинаковой задаче и сопоставимой конфигурации.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Аппаратные характеристики
- 64-порт 800G QSFP-DD порты (N9364E-SG2-Q); 64-порт 800G OSFP порты (N9364E-SG2-O); Поддержка 2x400 и 8x100 - буфер на смерть: 256MB полностью разделяемая система; память: 32GB Обновляемый до 64GB; SSD: 240 GB; USB: 1 порт; RS-232 Серийная консоль порты: 1; Менеджмент порты: 1; CPU (N9364E-SG2-Q); Intel ® Broadwell 4-ядерный 2.4 GHz CPU; CPU (N9364E-SG2-O); Intel Бродвелл 8-ядерный 2 GHz CPU
- Входное напряжение
- 90-140 VAC 180-305 VAC 190-400 DC
- Выходная мощность
- 3000 W
- КПД
- 80PLUS Платина
- Модель
- N9364E-SG2-O
- Производитель
- Cisco
- Разъем
- APP SAF-D-GRID Ultra Short 2006
- Тип устройства
- Коммутатор
- Частота входного напряжения
- 47–63 Hz
- Cisco Nexus Dashboard
- Cisco Nexus Dashboard — это платформа, которая преобразует операции с центрами обработки данных и облачными сетями благодаря простоте, автоматизации и аналитике. Контроллеры Cisco Nexus Dashboard Fabric Controller (NDFC), Cisco Nexus Dashboard Insights (NDI) и Cisco Nexus Dashboard Orchestrator (NDO) интегрированы в качестве сервисов в Cisco Nexus Dashboard.; Cisco Nexus Dashboard поставляется со всеми лицензиями Cisco N9000. Контроллер оборудования Cisco Nexus Dashboard Fabric Controller требует лицензии Cisco Data Center Networking (DCN) Essentials, Cisco Nexus Dashboard Orchestrator требует лицензии Cisco DCN Advantage, а Cisco Nexus Dashboard Insights требует лицензии Cisco DCN Premier или дополнительной лицензии Cisco DCN Day-2 Ops.
- FAN-PI-V4
- 1.25 lbs (0.57 kg)
- PSU3KW-HVPI
- 1.75 lbs (0.79 kg)
- Варианты сетевой архитектуры
- Cisco Поддержка коммутаторов серии N9000 Cisco NX-OS VXLAN EVPN и IP на маршруте Ethernet коммутаторь Layer-2 тканевой промышленности, используя комплексный набор IPv6/IPv4 и Ethernet Протоколы.; Целенаправленно построенные Cisco NX-OS Операционная система является модульной, с выделенным процессом для каждого протокола маршрутизации - дизайн, который изолирует ошибки при одновременном повышении доступности.; Поддержка стандартов на основе VXLAN EVPN - ткани, включая иерархическую поддержку нескольких сайтов (см. VXLAN Сеть с сетью MP-BGP EVPN План управления для получения дополнительной информации; трехуровневый BGP архитектура, позволяющая горизонтально, неблокируя IPv6 сетевых структур в масштабе сети; Всесторонняя поддержка протоколов Layer-3 (v4 и v6) пакеты протоколов маршрутизации.
- Высокая доступность аппаратной и программной платформы
- Виртуальный порт-канал (vPC) Ткань Пиринг, а NX-OS для характеристики VXLAN EVPN Ткани, обеспечивает улучшенное решение с двойным домом доступа без накладных расходов на физическое порты для vPC Ссылка на пэра. 128-way Многолучевой траст (ECMP) маршрутизация позволяет использовать Layer-3 Эта функция помогает организациям предотвратить узкие места в сети, повысить устойчивость и добавить емкость с небольшими нарушениями сети.; Обновления программного обеспечения (SMU) содержат исправления для конкретных дефектов. Они обеспечивают быстрое решение критических проблем.; коммутаторы используют с горячей заменой Силовые агрегаты (PSU) и вентиляторы с N+1 избыточность.
- Ключевая характеристика 1
- 64 порта 800G OSFP
- Ключевая характеристика 2
- Cisco NX-OS
- Ключевая характеристика 3
- буфер 256 МБ
- Ключевая характеристика 4
- резервируемое питание
- Ключевая характеристика 5
- сеть ЦОД
- Корпус и условия эксплуатации
- Размеры (H x W x D): 3.43 x 17.3 x 24.7 in. (8.76 x 44.0 x 62.7 cm); Акустика:; в 50% Скорость вентилятора: 78.3 dBA; в 70% Скорость вентилятора: 86.9 dBA; в 90% Скорость вентилятора: 92.6 dBA; в 100% Скорость вентилятора: 93 dBA; Рабочий температура: 32 – 104F (0 – 40C); Ноноперативная (температура хранения): -40 – 158F (-40 – 70C); Влажность: 5 – 95% (без конденсации); высота: 0 – 9,842 ft (0 – 3000m Средний промежуток времени между неудачами ()MTBF): 129,110 часов
- Масштабирование и защита
- Гибкие таблицы пересылки, которые поддерживают до 512,000 общий вход; гибкий общий вход и выход максимума 1536 проникать ACL/1024 выход ACL ввод
- Описание устройства
- Коммутатор Cisco N9300 64p 800G с/OSFP; Cisco N9300 64p 800G коммутатор с/OSFP с/o электропитание, вентиляторы
- Питание и охлаждение
- Власть: 3000W HVAC/HVDC; С горячей заменой, 2 электроснабжения, 1+1 увольнение; С горячей заменой, 4 фанаты, 3+1 Увольнение; Типичная власть: 995 W Максимальная мощность: 2270 W
- Программируемость
- Автоматизация Day-0 с помощью Питание On Auto Provisioning (POAP), резко сокращая время обеспечения; Ведущие в отрасли интеграции для ведущих приложений управления конфигурацией DevOps, таких как Ansible. Обширная поддержка Native YANG и стандартной модели OpenConfig через RESTCONF/NETCONF/gNMI; REST API взаимодействует с Data Управление Engine (DME); Телеметрия, управляемая моделью, которая повышает наблюдаемость сети; Сторонний хостинг приложений с использованием Cisco Application Framework (CAF)
- Сетевая инфраструктура для ИИ и машинного обучения (AI/ML)
- Коммутаторы серии Cisco N9000 поддерживают инновационные алгоритмы управления загруженностью и управления потоком, а также правильную задержку и телеметрию для удовлетворения требований к проектированию тканей AI / ML.; Динамическая балансировка нагрузки (DLB) распределяет трафик по нескольким путям или ссылкам, которые имеют одинаковую стоимость с точки зрения показателей маршрутизации.; Priority Flow Control (PFC) - это ключевая функция, поддерживаемая коммутаторами серии Cisco N9000, которая предотвращает падение кадров Ethernet путем передачи сигналов, управления и управления потоками Ethernet по пути путем отправки кадров паузы соответствующим отправителям.; Платформа также поддерживает Explicit Congestion Notification (ECN), которая обеспечивает сквозное уведомление на поток IP, помечая пакеты, которые испытывали перегрузку, без снижения трафика. Платформа способна отслеживать статистику ECN, включая количество отмеченных пакетов, которые испытали перегрузку.; Платформа предлагает транспорт без потерь для удаленного прямого доступа к памяти (RDMA) по конвергентному Ethernet (RoCE) с поддержкой протоколов Data-Center-Bridging (DCB):; Расширенный выбор передачи (ETS) резервирует пропускную способность на класс приоритета в ситуациях сетевого спора.; Протокол обмена данными (DCBX) может обнаруживать и обмениваться информацией о приоритетах и пропускной способности с конечными точками.; Weighted Random Early Detection (WRED) — это метод предотвращения заторов, который позволяет коммутаторам серии Cisco N9000 обнаруживать и реагировать на перегрузки в сети, маркируя потоки, которые могут вызвать перегрузку.; Платформа предлагает инновационное интеллектуальное управление буфером Cisco, которое предлагает возможность различать потоки мышей и слонов и применять к ним различные схемы управления очередями на основе их требований к сетевому переадресации в случае перегрузки ссылок.
