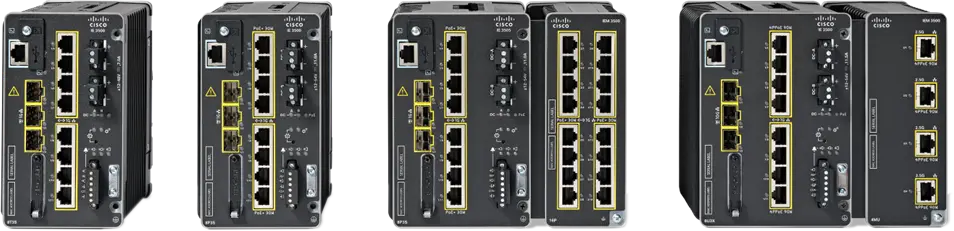

Промышленный коммутатор Cisco IE-3505-8T3S, 11 портов, Ethernet, Cisco IOS XE, DIN rail
Основное описание о промышленном коммутаторе Cisco IE-3505-8T3S
Cisco IE-3505-8T3S — промышленный коммутатор для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Основные особенности исполнения: 11 портов, Ethernet, Cisco IOS XE, DIN rail, подбор питания. Устройство состоит из сетевых интерфейсов, коммутационной электроники и промышленного корпуса. Модель относится к семейству Промышленные IE3105 / IE3505. Подбор конфигурации начинают с требований к подключению и размещению. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. При переносе оборудования сохраняют сведения о каждом подключении. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Параметр «общее количество портов»: 11. Параметр «бюджет мощности poe»: Не применяется.
Функциональные возможности и принцип работы
Логические сегменты помогают разделить обмен технологических и административных систем. Контроль физической линии помогает найти проблему кабеля на удалённом объекте. Ethernet-соединения объединяют устройства автоматизации с сетевой инфраструктурой. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Параметры соседнего интерфейса проверяют вместе с настройками локального порта.
Технические особенности
- Модель: IE-3505-8T3S
- Тип устройства: Промышленный коммутатор
- Особенность исполнения 1: 11 портов
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: Cisco IOS XE
- Особенность исполнения 4: DIN rail
- Особенность исполнения 5: подбор питания
- Общее количество портов: 11
- Бюджет мощности PoE: Не применяется
- Съёмный накопитель: USB 2,3 , SD card 2
- Сигнальные входы: 2 alarms in, 1 alarm out
- Консольные порты: 1 RS-232 (via RJ-45), 1 USB Type C
- Электропитание inputs: Dual DC power input
- Масса: 3.95 lbs 1.79 kgs
- Монтаж: DIN rail
- Скорость пересылки: Line rate for all порты and all packet sizes
- Количество очередей: 8
- Таблица одноадресных MAC: 24000
- Косвенные маршруты IPv4: 7000
Применение
Cisco IE-3505-8T3S рассматривают для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Медное подключение используют для коротких трасс с подходящим кабелем. Задержка важна для голосового трафика и интерактивных приложений. Для филиала учитывают доступные линии связи и способы удалённого управления. Оборудование выбирают для узла с определённой нагрузкой и условиями размещения. Работу критичных сервисов проверяют вместе с резервным сценарием.
Преимущества Cisco IE-3505-8T3S
При подборе Циско IE-3505-8T3S оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 11 портов. При расчёте узла также учитывают ethernet. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Полезную полосу оценивают по одновременно работающим источникам данных. Резервный путь проектируют отдельно от обычной рабочей линии.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Версии программных компонентов должны соответствовать принятой архитектуре. Конфигурацию проверяют как целое, включая питание и соединительные кабели. Параметры кабелей и адаптеров согласуют с условиями конкретной установки.
Конструкция и технические особенности IE-3505-8T3S
Промышленное исполнение подбирают с учётом температуры, типа подключения и требований монтажной площадки. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. Крепёж должен удерживать оборудование без механического напряжения корпуса. Условия помещения сопоставляют с указанными температурой и влажностью. Физическое исполнение выбирают вместе со способом дальнейшего расширения. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу.
Монтаж и эксплуатация
Для удалённой площадки заранее организуют административный доступ. Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период. Перед расширением проверяют текущую загрузку питания и интерфейсов. Рабочие настройки сохраняют после завершения проверки подключения. Учётная запись управления должна соответствовать принятой политике доступа. После включения сверяют состояние индикаторов и доступность управления.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco IE-3505-8P3S: 11 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco IE-3105-8T2C: 10 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Компактное исполнение рассматривают при ограничениях по размещению. Условия эксплуатации проверяют для каждого рассматриваемого исполнения. Стоимость проекта зависит от всего комплекта, включая необходимые лицензии. Для будущего расширения сравнивают доступные слоты и свободные интерфейсы.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- IPv6
- IPv6 поддержка хоста, SNMP над IPv6, HTTP/HTTPs) выше IPv6, SNMP над IPv6, Syslog над IPv6, DHCPv6 источник ретрансляции, DHCPv6 емкий лизинговый запрос (RFC 5460), IPv6 Автоконфигурация без состояния, SCP/SSH Радиус, TACACS+, NTP над IPv6, IPv6 VRF сознавать BGPv6, IPV6 ND Кэш истекает, IPv6 поддержка TFTP, IPv6 DNS транспорт, IPv6 КОС, IPv6 FHS RA Охрана, IPv6 FHS DHCPv6 гвардия
- Артикул
- Power Consumption 1
- Влажность
- Относительная влажность 5% – 95% без конденсации IEC 60068-2-78 IEC 60068-2-30
- Количество активных VLAN
- 1024
- Консольные порты
- 1 RS-232 (через RJ-45), 1 USB Type C
- Масса
- 3.95 фунтов 1.79 кгс
- Модель
- IE-3505-8T3S
- Монтаж
- Железная дорога DIN
- Общее количество портов
- 11
- Порты SFP
- 3x 1G/100M
- Производитель
- Cisco
- Резервирование
- Устойчивое кольцо Ethernet Protocol (REP), PROFINET-Multi Ring Protocol (MRP), REP Fast, REP Segment ID Auto-discovery, REP ZTP Поддержка, протокол параллельного резервирования (PRP)2, PTP через PRP 2, High-Availability Seamless Redundancy (HSR-SAN) 2, кольцо уровня устройства (DLR) 2, HSR-PRP Dual Redbox 2
- Тип устройства
- Промышленный коммутатор
- Управление
- WebUI, MIB, SNMP, сислог, DHCP-сервер, сессия SPAN, RSPAN, FSPAN, FRSPAN, ERSPAN, настройка Express, NETCONF, RESTCONF, gPRC/MDT
- Условия эксплуатации
- Рабочий температура: -40°C до +70°C (40 LFM вентилируемый корпус -40°C до +60°C (запечатанный корпус) -40°C до +75°C (Мин. 200 LFM вентилятор или оборудуемый воздуходувом корпус) +85°C (тип, проверенный на предмет наличия) 16 часов) Высота: до 15,000 Ноги, без дерации высота: до 40,000 ноги, 25°C Макс
- Электромагнитные излучения
- FCC 47 CFR Часть 15 подчасть B Класс A EN 55032/CISPR 32 Класс A VCCI Класс A AS/NZS CISPR 32 Класс A CISPR 11 Класс A ICES 003 Класс A CNS 15936 Класс A KS C9832 Класс A EN 300 386
- IEM-3500-14T2S=
- 16W; 1,590,095 Г-жа
- IEM-3500-16P=
- 22W; 991,619 Г-жа
- IEM-3500-16T=
- 11W; 1,649,967 Hrs
- IEM-3500-4MU=
- 20W; 2,199,022 Г-жа
- IEM-3500-6T2S=
- 10W; 2,438,014 Г-жа
- IEM-3500-8P=
- 12W; 1,881,021 Г-жа
- IEM-3500-8S=
- 9W; 4,268,192 Г-жа
- IEM-3500-8T=
- 6W; 3,012,621 Г-жа
- IOx
- Контейнер (Native Docker), Cisco Cyber Vision, Secure Equipment Access, Cisco ThousandEyes
- IP Multicast
- PIM-режим разрежения (PIM-SM), PIM-плотный режим (PIM-DM), MSDP, Многоадресный маршрутизация BSR (IPv4/IPv6), Auto RP (IPv4), Embedded RP (IPv6)
- IPv6 Косвенные маршруты
- 3500
- Jumbo-кадры 2
- 9198 байт
- TSN
- Frame-Preemption (802.3br, 802.1QBu)
- Автоматизация
- YANG, NETCONF, RESTCONF, gRPC/ MDT
- Бессрочная лицензия Network Advantage 1
- Особенности
- Бессрочная лицензия Network Essentials
- Особенности
- Бюджет мощности PoE
- Не применяется
- Виртуализация
- VRF-lite, VRF-Aware SGT
- Доступ к контрольным входам (PACL/VACL/RACL)
- 1536
- Ёмкость SD-карты 1
- 16 GB
- Железнодорожные стандарты
- EN50121-4 EN50121-3-2 EN50125-3
- Защита
- Безопасность портов, 802.1x, отслеживание протокола динамической конфигурации хоста (DHCP), динамическая проверка ARP, защита источника IP, гостевая VLAN, обход аутентификации MAC, аутентификация многодоменной сети 802.1x, управление штормом - одноадресная, многоадресная, широковещательная, SCP, SSH, SNMPv3, TACACS +, уведомление о сервере / клиенте RADIUS, уведомление о MAC-адресе, BPDU guard, Списки доступа (PACL / RACL / VACL), SUDI 2099 (идентификатор безопасного уникального устройства), полный гибкий NetFlow (FNF), NetFlow v9 и v10 (IPFIX), экспорт MACsec-128; Cisco TrustSec®: группа безопасности ACL (SGACL), SGACL logging, протокол расширенной аутентификации - безопасность транспортного уровня (EAP-TLS), IEEE 802.1AE MACsec-256, расширенный узел политики SD-Access, узел SD-Access Fabric Edge, инкапсуляция общей маршрутизации (GRE)
- Ключевая характеристика 1
- 11 портов
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- Cisco IOS XE
- Ключевая характеристика 4
- Железная дорога DIN
- Ключевая характеристика 5
- подбор питания
- Количество SVI
- 32
- Количество VNI (SD-Access)
- L3 VNI: 32; L2 VNI: 200
- Количество идентификаторов VLAN
- 4096
- Количество очередей
- 8
- Количество экземпляров STP
- 128
- Коммутационная фабрика
- Cisco SDA fabric edge, листовой узел BGP-EVPN
- Коммутация L2
- IEEE 802.1Q, 802.1w, 802.1ab, 802.1s, 802.3ad, NTP, UDLD, CDP, LLDP, одноадресный MAC-фильтр, PAgP, LACP VTPv2, VTPv3, EtherChannel, Q-in-Q туннелирование, голосовой VLAN, PVST+, MSTP, RSTP, Selective Q-in-Q, Layer 2 Tunneling
- Коррозионная стойкость
- IEC 60068-2-52 (солевой туман) (в стадии разработки) IEC 60068-2-60 (текучий смешанный газ) (в стадии разработки)
- Косвенные маршруты IPv4
- 7000
- Максимальное количество PoE budget (Base switch only)
- -
- Максимальное количество Total PoE Budget with Expansion Module
- -
- Маршрутизация L3
- Inter-VLAN маршрутизация, статическая маршрутизация, Open Shortest Path First, OSPF v3, протокол маршрутизации информации (RIP), маршрутизация на основе политики (PBR)
- Многоадресная передача
- IGMPv1, v2, v3 отслеживание, IGMP фильтрация, IGMP квир, Multicast Listener Discovery (MLD)
- Описание исполнения
- IE3500 с 8 медные GE и 3 GE SFP Модуль, Сеть Essential; IE3500 с 8 медные GE и 3 GE SFP Модульная, Network Advantage
- Отраслевые стандарты
- EN 61000-6-2 Промышленный помехоустойчивость EN 61000-6-4 Промышленные излучения EN 61000-6-1 Легкий промышленный помехоустойчивость EN 61326-1 Измерительное, контрольное и лабораторное оборудование IEEE 1613 Электростанции Сети связи (в стадии разработки) EN/IEC 61850 - 3 Электрические подстанции Сети связи (в стадии разработки) ODVA Промышленный EtherNet/IP IP30
- Помехоустойчивость
- CISPR 35 EN55035 KS C9835 EN 61000-4-2 Электростатический разряд (воздух –) 15kV Контакты - 8kV) EN 61000-4-3 излучаемый RF (10V/m UTP, 20V/m STP) EN 61000-4-4 Электромагнитные быстрые переходные процессы (4kV) EN 61000-4-5 Скачок ()2KV/1KV Власть, 4KV STP) EN 61000-4-6 проведенный RF (10Vrms UTP) EN 61000-4-8 Магнитное поле частот (Питание Frequency Magnetic Field)1000A/m) EN 61000-4-10 Поврежденное колебательное магнитное поле (100 A/m) EN 61000-4-16 проведенный CM Беспорядки ()30V, Конт/ 300V, 1 сек EN 61000-4-17 Помехоустойчивость Риппла DC Власть10%) EN 61000-4-18 Поврежденная колебательная волна ()2.5kV, 1MHz) EN-61000-4-29 DC Провалы напряжения и перерывы
- Промышленное управление
- слой 2 переключаться с 1:1 Коммутаторь сетевого адресного перевода (L2NAT) для восходящей линии связи портыСлой 3 Перевод сетевых адресов (L3NAT)
- Промышленный Ethernet
- CIP Ethernet/IP, IEEE 1588 PTP v2 (по умолчанию и мощности) 1, PROFINET
- Протокол управления интернет-группами (IGMP многоадресный groups)
- 1024
- Протоколы IP-маршрутизации
- OSPF (IPv4 и IPv6), BGP (v4 и v6), ISIS (v4 и v6), EIGRP (v4 и v6), HSRP (v4 и v6), BFD Echo Mode для OSPFv3
- Размер (W x H x D)
- 3.48 x 6.00 x 5.29 дюйма 8.84 x 15.24 x 13.44 см
- Рейтинг MTBF (часы)
- 496,476 Г-жа
- Сетевая лицензия
- Network Essentials; Network Advantage
- Сигнальные входы
- 2 сигнализации, 1 сигнализация
- Скорость пересылки
- Линейный тариф для всех порты и всех размеров пакетов
- Стандарты и сертификации безопасности
- Оборудование для информационных технологий: UL/CSA 62368-1, IEC 62368-1 CB со всеми отклонениями по странам Промышленный пол (контрольное оборудование): UL/CSA 61010-2-201 Опасные местоположения: UL121201 (класс l, Div 2, группы A-D) CSA 213 (класс l, Div 2, группы A-D) UL/CSA 60079-0 (класс l, зона 2, Gc/IIC) IEC 60079-0, -7 IECEx протокол испытаний (класс l, зона 2, Gc/IIC) корпус шкафа, требуемый EN 60079-0, -7 сертификат ATEX (класс l, зона 2, Gc/IIC) корпус шкафа, требуемый
- Съёмный накопитель
- USB 2,3, SD-карта 2
- Таблица одноадресных MAC
- 24000
- Удары и вибрация
- IEC 60068-2-27 (операционный шок, 50G, 3ms, половинчатый синус) IEC 60068-2-27 (неоперационный шок, 65-80G, 9ms, трапециевидный) IEC 60068-2-6 (вибрационный-синусоидальный, 5Hz-150Hz), IEC 60068-2-64 (случайная вибрация)
- Условия окружающей среды
- RoHS, WEEE, REACH совместимы
- Условия при хранении
- Температура: - 40°C до +85°C Высота: 40,000 ноги IEC 60068-2-14
- Флеш-память, доступная пользователю
- 5.1 GB
- Электропитание входы
- Двойной ввод мощности DC
- Энергетика
- Умирающий вздох, классификация протоколов SCADA - GOOSE-сообщения, MODBUS TCP/IP
