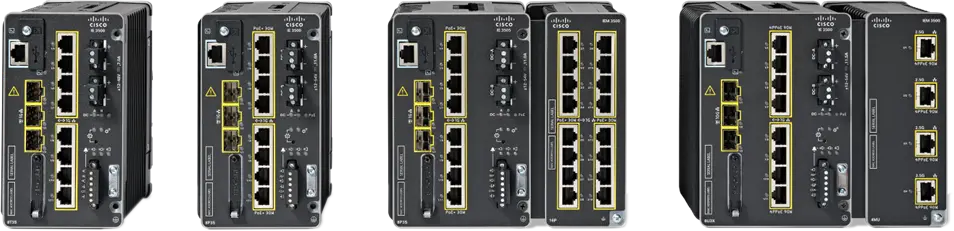

Промышленный коммутатор Cisco IE-3505-8P3S, 11 портов, Ethernet, Cisco IOS XE, DIN rail
Основное описание о промышленном коммутаторе Cisco IE-3505-8P3S
Cisco IE-3505-8P3S — промышленный коммутатор для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Основные особенности исполнения: 11 портов, Ethernet, Cisco IOS XE, DIN rail, подбор питания. Устройство состоит из сетевых интерфейсов, коммутационной электроники и промышленного корпуса. Модель относится к семейству Промышленные IE3105 / IE3505. Подбор конфигурации начинают с требований к подключению и размещению. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Параметр «общее количество портов»: 11. Параметр «бюджет мощности poe»: 480W 1 (including expansion module).
Функциональные возможности и принцип работы
Ethernet-соединения объединяют устройства автоматизации с сетевой инфраструктурой. Логические сегменты помогают разделить обмен технологических и административных систем. Контроль физической линии помогает найти проблему кабеля на удалённом объекте. План портов помогает связать номер разъёма с конкретной линией и её назначением. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Медное подключение используют для коротких трасс с подходящим кабелем.
Технические особенности
- Модель: IE-3505-8P3S
- Тип устройства: Промышленный коммутатор
- Особенность исполнения 1: 11 портов
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: Cisco IOS XE
- Особенность исполнения 4: DIN rail
- Особенность исполнения 5: подбор питания
- Общее количество портов: 11
- Бюджет мощности PoE: 480W 1 (including expansion module)
- Съёмный накопитель: USB 2,3 , SD card 2
- Сигнальные входы: 2 alarms in, 1 alarm out
- Консольные порты: 1 RS-232 (via RJ-45), 1 USB Type C
- Электропитание inputs: Dual DC power input
- Масса: 4.35 lbs 1.97kgs
- Монтаж: DIN rail
- Скорость пересылки: Line rate for all порты and all packet sizes
- Количество очередей: 8
- Таблица одноадресных MAC: 24000
- Косвенные маршруты IPv4: 7000
Применение
Cisco IE-3505-8P3S рассматривают для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Полезную полосу оценивают по одновременно работающим источникам данных. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Проект должен обеспечивать доступ к устройству после завершения монтажа. В центральном узле важны число подключений и совместная работа нескольких потоков. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование.
Преимущества Cisco IE-3505-8P3S
При подборе Циско IE-3505-8P3S оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 11 портов. При расчёте узла также учитывают ethernet. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Избыточное количество переходников усложняет диагностику физической линии. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Задержка важна для голосового трафика и интерактивных приложений. Резервный путь проектируют отдельно от обычной рабочей линии. Существующую инфраструктуру проверяют по точным артикулам устройств. Поддерживаемые возможности отделяют от фактически включённых функций конфигурации. При замене узла сверяют подключаемые линии до отключения действующего оборудования.
Конструкция и технические особенности IE-3505-8P3S
Промышленное исполнение подбирают с учётом температуры, типа подключения и требований монтажной площадки. Сведения о габаритах используют для подготовки схемы размещения. Крепёж должен удерживать оборудование без механического напряжения корпуса. Массу учитывают при выборе крепления и способа установки. Условия помещения сопоставляют с указанными температурой и влажностью. Выбранное исполнение сверяют с механическими ограничениями объекта.
Монтаж и эксплуатация
Подключения выполняют по заранее подготовленному плану портов. После включения сверяют состояние индикаторов и доступность управления. Монтаж выполняют с соблюдением требований электробезопасности объекта. Перед расширением проверяют текущую загрузку питания и интерфейсов. Проверку питания проводят вместе с резервным сценарием площадки. Рабочие настройки сохраняют после завершения проверки подключения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco IE-3505-8T3S: 11 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco IE-3105-8T2C: 10 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Запас по ёмкости выбирают с учётом запланированного расширения. Для будущего расширения сравнивают доступные слоты и свободные интерфейсы. Резервирование и условия размещения включают в сравнительную спецификацию. Перед заказом проверяют региональный вариант и состав поставки.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- IPv6
- IPv6 поддержка хоста, SNMP над IPv6, HTTP/HTTPs) выше IPv6, SNMP над IPv6, Syslog над IPv6, DHCPv6 источник ретрансляции, DHCPv6 емкий лизинговый запрос (RFC 5460), IPv6 Автоконфигурация без состояния, SCP/SSH Радиус, TACACS+, NTP над IPv6, IPv6 VRF сознавать BGPv6, IPV6 ND Кэш истекает, IPv6 поддержка TFTP, IPv6 DNS транспорт, IPv6 КОС, IPv6 FHS RA Охрана, IPv6 FHS DHCPv6 гвардия
- Артикул
- Power Consumption 1
- Влажность
- Относительная влажность 5% – 95% без конденсации IEC 60068-2-78 IEC 60068-2-30
- Количество активных VLAN
- 1024
- Консольные порты
- 1 RS-232 (через RJ-45), 1 USB Type C
- Масса
- 4.35 lbs 1.97kgs
- Модель
- IE-3505-8P3S
- Монтаж
- Железная дорога DIN
- Общее количество портов
- 11
- Порты SFP
- 3x 1G/100M
- Производитель
- Cisco
- Резервирование
- Устойчивое кольцо Ethernet Protocol (REP), PROFINET-Multi Ring Protocol (MRP), REP Fast, REP Segment ID Auto-discovery, REP ZTP Поддержка, протокол параллельного резервирования (PRP)2, PTP через PRP 2, High-Availability Seamless Redundancy (HSR-SAN) 2, кольцо уровня устройства (DLR) 2, HSR-PRP Dual Redbox 2
- Тип устройства
- Промышленный коммутатор
- Управление
- WebUI, MIB, SNMP, сислог, DHCP-сервер, сессия SPAN, RSPAN, FSPAN, FRSPAN, ERSPAN, настройка Express, NETCONF, RESTCONF, gPRC/MDT
- Условия эксплуатации
- Рабочий температура: -40°C до +70°C (40 LFM вентилируемый корпус -40°C до +60°C (запечатанный корпус) -40°C до +75°C (Мин. 200 LFM вентилятор или оборудуемый воздуходувом корпус) +85°C (тип, проверенный на предмет наличия) 16 часов) Высота: до 15,000 Ноги, без дерации высота: до 40,000 ноги, 25°C Макс
- Электромагнитные излучения
- FCC 47 CFR Часть 15 подчасть B Класс A EN 55032/CISPR 32 Класс A VCCI Класс A AS/NZS CISPR 32 Класс A CISPR 11 Класс A ICES 003 Класс A CNS 15936 Класс A KS C9832 Класс A EN 300 386
- 1000/100/10M RJ45 Медные порты
- 8 PoE/PoE+
- IEM-3500-14T2S=
- 16W; 1,590,095 Г-жа
- IEM-3500-16P=
- 22W; 991,619 Г-жа
- IEM-3500-16T=
- 11W; 1,649,967 Hrs
- IEM-3500-4MU=
- 20W; 2,199,022 Г-жа
- IEM-3500-6T2S=
- 10W; 2,438,014 Г-жа
- IEM-3500-8P=
- 12W; 1,881,021 Г-жа
- IEM-3500-8S=
- 9W; 4,268,192 Г-жа
- IEM-3500-8T=
- 6W; 3,012,621 Г-жа
- IOx
- Контейнер (Native Docker), Cisco Cyber Vision, Secure Equipment Access, Cisco ThousandEyes
- IP Multicast
- PIM-режим разрежения (PIM-SM), PIM-плотный режим (PIM-DM), MSDP, Многоадресный маршрутизация BSR (IPv4/IPv6), Auto RP (IPv4), Embedded RP (IPv6)
- IPv6 Косвенные маршруты
- 3500
- Jumbo-кадры 2
- 9198 байт
- TSN
- Frame-Preemption (802.3br, 802.1QBu)
- Автоматизация
- YANG, NETCONF, RESTCONF, gRPC/ MDT
- Бессрочная лицензия Network Advantage 1
- Особенности
- Бессрочная лицензия Network Essentials
- Особенности
- Бюджет мощности PoE
- 480W 1 (включая модуль расширения)
- Виртуализация
- VRF-lite, VRF-Aware SGT
- Доступ к контрольным входам (PACL/VACL/RACL)
- 1536
- Ёмкость SD-карты 1
- 16 GB
- Железнодорожные стандарты
- EN50121-4 EN50121-3-2 EN50125-3
- Защита
- Безопасность портов, 802.1x, отслеживание протокола динамической конфигурации хоста (DHCP), динамическая проверка ARP, защита источника IP, гостевая VLAN, обход аутентификации MAC, аутентификация многодоменной сети 802.1x, управление штормом - одноадресная, многоадресная, широковещательная, SCP, SSH, SNMPv3, TACACS +, уведомление о сервере / клиенте RADIUS, уведомление о MAC-адресе, BPDU guard, Списки доступа (PACL / RACL / VACL), SUDI 2099 (идентификатор безопасного уникального устройства), полный гибкий NetFlow (FNF), NetFlow v9 и v10 (IPFIX), экспорт MACsec-128; Cisco TrustSec®: группа безопасности ACL (SGACL), SGACL logging, протокол расширенной аутентификации - безопасность транспортного уровня (EAP-TLS), IEEE 802.1AE MACsec-256, расширенный узел политики SD-Access, узел SD-Access Fabric Edge, инкапсуляция общей маршрутизации (GRE)
- Ключевая характеристика 1
- 11 портов
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- Cisco IOS XE
- Ключевая характеристика 4
- Железная дорога DIN
- Ключевая характеристика 5
- подбор питания
- Количество SVI
- 32
- Количество VNI (SD-Access)
- L3 VNI: 32; L2 VNI: 200
- Количество идентификаторов VLAN
- 4096
- Количество очередей
- 8
- Количество экземпляров STP
- 128
- Коммутационная фабрика
- Cisco SDA fabric edge, листовой узел BGP-EVPN
- Коммутация L2
- IEEE 802.1Q, 802.1w, 802.1ab, 802.1s, 802.3ad, NTP, UDLD, CDP, LLDP, одноадресный MAC-фильтр, PAgP, LACP VTPv2, VTPv3, EtherChannel, Q-in-Q туннелирование, голосовой VLAN, PVST+, MSTP, RSTP, Selective Q-in-Q, Layer 2 Tunneling
- Коррозионная стойкость
- IEC 60068-2-52 (солевой туман) (в стадии разработки) IEC 60068-2-60 (текучий смешанный газ) (в стадии разработки)
- Косвенные маршруты IPv4
- 7000
- Максимальное количество PoE budget (Base switch only)
- 240W
- Максимальное количество Total PoE Budget with Expansion Module
- 480W
- Маршрутизация L3
- Inter-VLAN маршрутизация, статическая маршрутизация, Open Shortest Path First, OSPF v3, протокол маршрутизации информации (RIP), маршрутизация на основе политики (PBR)
- Многоадресная передача
- IGMPv1, v2, v3 отслеживание, IGMP фильтрация, IGMP квир, Multicast Listener Discovery (MLD)
- Описание исполнения
- IE3500 с 8 GE PoE/PoE+, 3 GE SFP, Adv. Модульный, сетевой, необходимый; IE3500 с 8 GE PoE/PoE+, 3 GE SFP, Adv. Модульный, сетевое преимущество
- Отраслевые стандарты
- EN 61000-6-2 Промышленный помехоустойчивость EN 61000-6-4 Промышленные излучения EN 61000-6-1 Легкий промышленный помехоустойчивость EN 61326-1 Измерительное, контрольное и лабораторное оборудование IEEE 1613 Электростанции Сети связи (в стадии разработки) EN/IEC 61850 - 3 Электрические подстанции Сети связи (в стадии разработки) ODVA Промышленный EtherNet/IP IP30
- Помехоустойчивость
- CISPR 35 EN55035 KS C9835 EN 61000-4-2 Электростатический разряд (воздух –) 15kV Контакты - 8kV) EN 61000-4-3 излучаемый RF (10V/m UTP, 20V/m STP) EN 61000-4-4 Электромагнитные быстрые переходные процессы (4kV) EN 61000-4-5 Скачок ()2KV/1KV Власть, 4KV STP) EN 61000-4-6 проведенный RF (10Vrms UTP) EN 61000-4-8 Магнитное поле частот (Питание Frequency Magnetic Field)1000A/m) EN 61000-4-10 Поврежденное колебательное магнитное поле (100 A/m) EN 61000-4-16 проведенный CM Беспорядки ()30V, Конт/ 300V, 1 сек EN 61000-4-17 Помехоустойчивость Риппла DC Власть10%) EN 61000-4-18 Поврежденная колебательная волна ()2.5kV, 1MHz) EN-61000-4-29 DC Провалы напряжения и перерывы
- Промышленное управление
- слой 2 переключаться с 1:1 Коммутаторь сетевого адресного перевода (L2NAT) для восходящей линии связи портыСлой 3 Перевод сетевых адресов (L3NAT)
- Промышленный Ethernet
- CIP Ethernet/IP, IEEE 1588 PTP v2 (по умолчанию и мощности) 1, PROFINET
- Протокол управления интернет-группами (IGMP многоадресный groups)
- 1024
- Протоколы IP-маршрутизации
- OSPF (IPv4 и IPv6), BGP (v4 и v6), ISIS (v4 и v6), EIGRP (v4 и v6), HSRP (v4 и v6), BFD Echo Mode для OSPFv3
- Размер (W x H x D)
- 3.98 x 6.00 x 5.29 дюймы 10.11 x 15.24 x 13.44 cm
- Рейтинг MTBF (часы)
- 454,728 Г-жа
- Сетевая лицензия
- Network Essentials; Network Advantage
- Сигнальные входы
- 2 сигнализации, 1 сигнализация
- Скорость пересылки
- Линейный тариф для всех порты и всех размеров пакетов
- Стандарты и сертификации безопасности
- Оборудование для информационных технологий: UL/CSA 62368-1, IEC 62368-1 CB со всеми отклонениями по странам Промышленный пол (контрольное оборудование): UL/CSA 61010-2-201 Опасные местоположения: UL121201 (класс l, Div 2, группы A-D) CSA 213 (класс l, Div 2, группы A-D) UL/CSA 60079-0 (класс l, зона 2, Gc/IIC) IEC 60079-0, -7 IECEx протокол испытаний (класс l, зона 2, Gc/IIC) корпус шкафа, требуемый EN 60079-0, -7 сертификат ATEX (класс l, зона 2, Gc/IIC) корпус шкафа, требуемый
- Съёмный накопитель
- USB 2,3, SD-карта 2
- Таблица одноадресных MAC
- 24000
- Удары и вибрация
- IEC 60068-2-27 (операционный шок, 50G, 3ms, половинчатый синус) IEC 60068-2-27 (неоперационный шок, 65-80G, 9ms, трапециевидный) IEC 60068-2-6 (вибрационный-синусоидальный, 5Hz-150Hz), IEC 60068-2-64 (случайная вибрация)
- Условия окружающей среды
- RoHS, WEEE, REACH совместимы
- Условия при хранении
- Температура: - 40°C до +85°C Высота: 40,000 ноги IEC 60068-2-14
- Флеш-память, доступная пользователю
- 5.1 GB
- Электропитание входы
- Двойной ввод мощности DC
- Энергетика
- Умирающий вздох, классификация протоколов SCADA - GOOSE-сообщения, MODBUS TCP/IP
