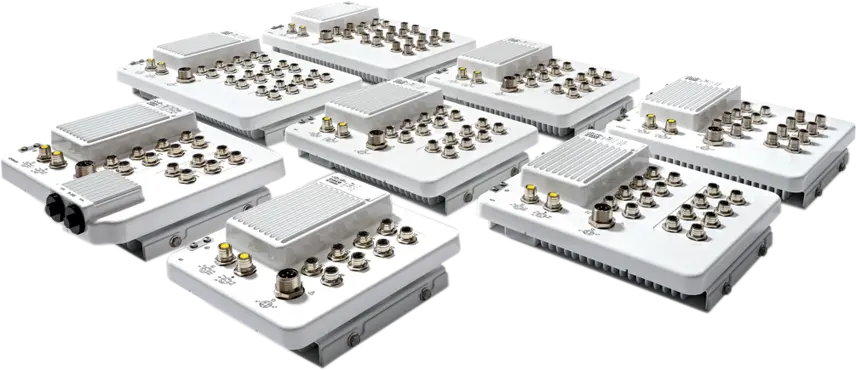

Промышленный коммутатор Cisco IE-3500H-16T, защита IP67, Ethernet, Cisco IOS XE, разъёмы M12
Основное описание о промышленном коммутаторе Cisco IE-3500H-16T
Cisco IE-3500H-16T — промышленный коммутатор для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Основные особенности исполнения: защита IP67, Ethernet, Cisco IOS XE, разъёмы M12, подбор питания. Устройство состоит из сетевых интерфейсов, коммутационной электроники и промышленного корпуса. Модель относится к семейству Промышленные IE3500. Подбор конфигурации начинают с требований к подключению и размещению. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Задержка важна для голосового трафика и интерактивных приложений. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Медное подключение используют для коротких трасс с подходящим кабелем. Параметр «общее количество портов»: 16. Параметр «аппаратная платформа specifications»: All SKUs.
Функциональные возможности и принцип работы
Логические сегменты помогают разделить обмен технологических и административных систем. Ethernet-соединения объединяют устройства автоматизации с сетевой инфраструктурой. Контроль физической линии помогает найти проблему кабеля на удалённом объекте. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью.
Технические особенности
- Модель: IE-3500H-16T
- Тип устройства: Промышленный коммутатор
- Особенность исполнения 1: защита IP67
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: Cisco IOS XE
- Особенность исполнения 4: разъёмы M12
- Особенность исполнения 5: подбор питания
- Общее количество портов: 16
- Аппаратная платформа specifications: All SKUs
- Съёмный накопитель: SD card 1
- Консольные порты 2: 1
- Вход питания: Mini-change, single power source
- Размеры (В × Ш × Г): 9.58 x 10.90 x 3.16 in. 24.33 x 27.69 x 8.03 cm
- Масса (including mounting bracket): 11.25 lb 5.10 kg
- Монтаж: Настенное крепление mount
- Скорость пересылки: Line rate for all порты for all packet sizes
- Количество очередей: 8
- Таблица одноадресных MAC: 24000
- Косвенные маршруты IPv4: 7000
Применение
Cisco IE-3500H-16T рассматривают для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства. Для организации эксплуатации фиксируют назначение устройства и схему подключения. Неподходящий форм-фактор или тип питания является основанием выбрать другое исполнение. Пилотная установка помогает проверить поведение оборудования с реальными приложениями.
Преимущества Cisco IE-3500H-16T
При подборе Циско IE-3500H-16T оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — защита IP67. При расчёте узла также учитывают ethernet. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Полезную полосу оценивают по одновременно работающим источникам данных. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Региональный вариант согласуют до оформления заказа. Параметры кабелей и адаптеров согласуют с условиями конкретной установки. Резервные элементы согласуют с той же конфигурацией, что и основные.
Конструкция и технические особенности IE-3500H-16T
Промышленное исполнение подбирают с учётом температуры, типа подключения и требований монтажной площадки. Глубину корпуса учитывают вместе с изгибом питающего и сетевого кабеля. При плотном размещении учитывают нагрев соседних узлов. Крепёж должен удерживать оборудование без механического напряжения корпуса. Конструкция корпуса задаёт допустимый вариант размещения устройства. Положение устройства должно позволять подключить необходимые интерфейсы.
Монтаж и эксплуатация
Обновление программного обеспечения планируют в согласованное окно обслуживания. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Для удалённой площадки заранее организуют административный доступ. Рабочие настройки сохраняют после завершения проверки подключения. Перед запуском проверяют целостность кабелей и надёжность креплений. До включения сверяют напряжение питания с параметрами выбранного исполнения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco IE-3500H-24T: защита IP67; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco IE-3500H-8T: защита IP67; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Различие в форм-факторе может изменить требования к монтажу. Запас по ёмкости выбирают с учётом запланированного расширения. Потребление и охлаждение учитывают вместе со стоимостью комплекта. Скорость соединения сопоставляют с возможностями соседнего оборудования.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- IPv6
- IPv6 поддержка хоста, SNMP над IPv6, HTTP/HTTPs) выше IPv6, SNMP над IPv6, Syslog над IPv6, DHCPv6 источник ретрансляции, DHCPv6 емкий лизинговый запрос (RFC 5460), IPv6 Автоконфигурация без состояния, SCP/SSH Радиус, TACACS+, NTP над IPv6, IPv6 VRF сознавать BGPv6, IPV6 ND Кэш истекает, IPv6 поддержка TFTP, IPv6 DNS транспорт, IPv6 КОС, IPv6 FHS RA Охрана, IPv6 FHS DHCPv6 гвардия
- Влажность
- IEC 60068 -2-3 IEC 60068-2-30 Относительная влажность: 5% – 95% без конденсации
- Вход питания
- Мини-перемены, один источник питания
- Количество активных VLAN
- 1024
- Модель
- IE-3500H-16T
- Монтаж
- Настенное крепление крепление
- Общее количество портов
- 16
- Производитель
- Cisco
- Резервирование
- Устойчивое кольцо Ethernet Protocol (REP), PROFINET-Multi Ring Protocol (MRP), REP Fast, REP Segment ID Auto-discovery 1, REP ZTP Поддержка, Parallel redundancy protocol (PRP) 2, PTP через PRP 2, PTP через HSR 2, High-Availability Seamless Redundancy (HSR-SAN) 2, Device Level Ring (DLR) 2, HSR-PRP Dual Redbox 2
- Температура хранения
- -40°C до +85°C (-40F – 185F) IEC 60068-2-14 Высота: До 40,000 ноги12.19 км)
- Тип
- Варианты
- Тип устройства
- Промышленный коммутатор
- Управление
- WebUI, MIB, SNMP, сислог, DHCP-сервер, сессия SPAN, RSPAN, FSPAN, FRSPAN, ERSPAN, настройка Express, NETCONF, RESTCONF
- ICE и стандарты безопасности производства / сертификации
- UL/cUL Список на UL/CSA 61010-2-201
- IOx
- Контейнер (Native Docker), Cisco Cyber Vision, Secure Equipment Access, Cisco ThousandEyes
- IP Multicast
- PIM-режим разрежения (PIM-SM), PIM-плотный режим (PIM-DM), MSDP, Многоадресный маршрутизация BSR (IPv4/IPv6), Auto RP (IPv4), Embedded RP (IPv6)
- IPv6 Косвенные маршруты
- 3500
- Jumbo-кадры 2
- 9198 байт
- mGig/4PPoE (тип 3) порты
- --
- TSN
- Frame-Preemption (802.3br, 802.1QBu) 1
- Абсолютный диапазон входного напряжения
- 12-48VDC
- Автоматизация
- YANG, NETCONF, RESTCONF
- Автомобильные применения
- Сертификация ECE R10 E-Mark
- Бессрочная лицензия Network Advantage 1
- Особенности
- Бессрочная лицензия Network Essentials
- Особенности
- Бюджет
- --
- Вводимая текущая @ (9.6V/60V)
- 3.4A
- Виртуализация
- VRF-lite, VRF-Aware SGT
- Входное напряжение для PoE
- N.A.
- Ёмкость SD-карты 1
- 16 GB
- Железнодорожные стандарты
- EN50155:2021 (пункты 13.4.1-6, 13.4.9, 13.4.10, 13.4.13)2 EN50121-3-2:2016+A1:2019, EN50125-3 EN50121-4:2016+A1:2019 EN61373:2010/AC:2017 (в процессе) EN50124-1:2017 Руководство по AREMA C&S Раздел 11, 19 EN50153:2020 Пункт 8.3 EN45545-2
- Защита
- Безопасность портов, 802.1x, отслеживание протокола динамической конфигурации хоста (DHCP), динамическая проверка ARP, защита источника IP, гостевая VLAN, обход аутентификации MAC, аутентификация многодоменной сети 802.1x, управление штормом - одноадресная, многоадресная, широковещательная, SCP, SSH, SNMPv3, TACACS +, уведомление о сервере / клиенте RADIUS, уведомление о MAC-адресе, BPDU guard, Списки доступа (PACL / RACL / VACL), SUDI 2099 (идентификатор безопасного уникального устройства), полный гибкий NetFlow (FNF), NetFlow v9 и v10 (IPFIX), экспорт MACsec-128; Cisco TrustSec®: группа безопасности ACL (SGACL), SGACL logging, протокол расширенной аутентификации - безопасность транспортного уровня (EAP-TLS), IEEE 802.1AE MACsec-256, расширенный узел политики SD-Access, узел SD-Access Fabric Edge, инкапсуляция общей маршрутизации (GRE)
- Кабели питания
- Силовой шнур для ввода мощности коммутаторя IP67, набор одноконцевых шнуров Mini-Change A-Size, 4 столба, женский к косичке, 16 кабеля AWG PVC. Molex part#130006-0737 https://www.molex.com/customer.html?supplierPN=1300060737; Силовой шнур, выход питания IP67 на вход коммутаторя IP67: Mini-Change A-size double-Ended Cordset, 4 полюса мужской и женской 16 AWG, кабель TPE. Molex Part #130010-0863 https://www.molex.com/customer.html?supplierPN=1300100863; Силовой кабель для источника питания AC-DC, мини-изменение A-размера одноконцевого шнура, Питание кабель, входной блок питания IP67 AC, 3 штифта, женская вставка на одном конце кабеля, 16 кабель PVC AWG, часть Molex # 130006-0223 https://www.molex.com/customer.html?supplierPN=1300060223; Силовой шнур, вход питания IP67 DC: 2-полюсный женский шнур питания для открытия для входного коннектора постоянного тока https://www.molex.com/customer.html?supplierPN=1300060091
- Кабель данных
- медь 100Base-T M12 D кодируется 4-Pin соединитель; медь GE M12 X coded-8-Pin- соединитель; 2x SFP (волокно) 1G/10G Примечание: Адаптеры М25 должны использоваться SFP интерфейсы для встречи IP67 рейтинг.
- Ключевая характеристика 1
- защита IP67
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- Cisco IOS XE
- Ключевая характеристика 4
- разъёмы M12
- Ключевая характеристика 5
- подбор питания
- Количество SVI
- 32
- Количество VNI (SD-Access)
- L3 VNI: 32; L2 VNI: 200
- Количество идентификаторов VLAN
- 4096
- Количество очередей
- 8
- Количество экземпляров STP
- 128
- Коммутационная фабрика
- Cisco SDA fabric edge, листовой узел BGP-EVPN
- Коммутация L2
- IEEE 802.1Q, 802.1w, 802.1ab, 802.1s, 802.3ad, NTP, UDLD, CDP, LLDP, одноадресный MAC-фильтр, PAgP, LACP VTPv2, VTPv3, EtherChannel, Q-in-Q туннелирование, голосовой VLAN, PVST+, MSTP, RSTP, Selective Q-in-Q, Layer 2 Tunneling
- Консольные порты 2
- 1
- Консольный кабель
- M12 A Coded 5-Pin разъем
- Коррозионное испытание
- IEC 60068-2-52 Соляной туман IEC 60068-2-60 Протекание смешанного газа коррозия
- Косвенные маршруты IPv4
- 7000
- Маршрутизация L3
- Inter-VLAN маршрутизация, статическая маршрутизация, Open Shortest Path First, OSPF v3, протокол маршрутизации информации (RIP), маршрутизация на основе политики (PBR)
- Масса (включая монтажные скобки)
- 11.25 lb 5.10 kg
- Многоадресная передача
- IGMPv1, v2, v3 отслеживание, IGMP фильтрация, IGMP квир, Multicast Listener Discovery (MLD)
- Многоадресные IGMP-группы
- 1024
- Наработка на отказ MTBF (часы)
- 406,109 Г-жа
- Объекты MIB SNMP
- CISCO-DHCP-SNOOPING-MIB CISCO-UDLDP-MIB CISCO-ENVMON-MIB CISCO-PRIVATE-VLAN-MIB CISCO-PAE-MIB Cisco-Порт-Кос-МиБ CISCO-ERR-DISABLE-MIB CISCO- PROCESS-MIB LLDP-MIB CiscoMACNotification-MIB CISCO-CONFIG-COPY-MIB LLDP-MED-MIB Мостовой МБР CISCO-CAR-MIB CISCO-LAG-MIB CISCO-SYSLOG-MIB CISCO-FTP-CLIENT-MIB CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB CISCO-VLAN-MEMBERSHIP-MIB CISCO-PORT-STORM-CONTROL-MIB CISCO-CDP-MIB CISCO-IP-STAT-MIB CISCO-STP-EXTN-MIB CISCO-VTP-MIB IEEE8023-LAG-MIB SMON-MIB CISCO-ACCESS-ENVMON-MIB CISCO-CALLHOME-MIB CISCO-CONFIG-MAN-MIB CISCO-FLASH-MIB CISCO-ENTITY-SENSOR-MIB IP-MIB CISCO-PAGP-MIB
- Описание исполнения
- IE3500 Heavy Duty с 16 интерфейсами GE X-Code M12, IP67, Network Essentials; IE3500 Heavy Duty с 16 интерфейсами GE X-Code M12, IP67, Network Advantage
- Отраслевые стандарты
- EN 61000-6-1 Стандарты помехоустойчивости для легкой промышленности ENV EN 61000-6-2 Стандарты помехоустойчивости для промышленной ENV EN 61000-6-4 Стандарт излучений для промышленной ENV EN 61326-1 Промышленный контроль ODVA Industrial Ethernet/IP
- Поддержка протокола увольнения без потерь
- N
- Подробная информация о продукте
- MTBF (внутри) часов)
- Потребляемая мощность @ (9.6V/60V) 1
- 41W
- Правила контроля доступа портов (PACL)
- 1536
- Промышленное управление
- слой 2 переключаться с 1:1 Коммутаторь сетевого адресного перевода (L2NAT) для 1G/10G подтягивать портыСлой 3 Перевод сетевых адресов (L3NAT)
- Промышленный Ethernet
- CIP Ethernet/IP, IEEE 1588 PTP v2 (по умолчанию и мощности) 3, PROFINET
- Протоколы IP-маршрутизации
- OSPF (IPv4 и IPv6), BGP (v4 и v6), ISIS (v4 и v6), EIGRP (v4 и v6), HSRP (v4 и v6), BFD Echo Mode для OSPFv3
- Размеры (В × Ш × Г)
- 9.58 x 10.90 x 3.16 in. 24.33 x 27.69 x 8.03 cm
- Ресурс
- Все PID
- Сетевой ресурс/Network Advantage
- Network Essentials; Network Advantage
- Сигнальный кабель
- • 5-Pin разъем M12 A-Coded
- Скорость пересылки
- Линейный тариф для всех порты Для всех размеров пакетов
- Соответствие требованиям электромагнитных излучений и помехоустойчивости
- Излучения (класс А): FCC 47 CFR Часть 15 подчасть B ICES-003 EN 55011 EN 55032/ CISPR 32 AS/NZS CISPR 32 CNS15936 Помехоустойчивость: EN55035/CISPR35 AS/NZS CISPR35 KS C 9832
- Стандарты безопасности ITE/сертификаты
- UL/cUL Список на UL/CSA 60950-1 UL/cUL Список на UL/CSA 62368-1 CB на IEC 62368-1 со всеми национальными отклонениями страны
- Стандарты/рейтинги по защите от воды и пыли
- IEC 60529: IP66/IP67 UL 50E, рейтинг 4X типа
- Съёмный накопитель
- SD-карта 1
- Таблица одноадресных MAC
- 24000
- Температура, окружающая среда, надежность
- -40°C до +75°C (-40F – 167F с) 200 LFM поток воздуха -40°C до +70°C (-40F – 158F с) 40 LFM поток воздуха -40°C до + 60°C (-40F – 140F с) 0 LFM поток воздуха -40°C до +85°C (-40F – 185F) (тип, испытанный на +85°C для 16 часов) IEC 60068-2-1 IEC 60068-2-2 Высота: до 15,000 Ноги, без дерации высота: до 40,000 ноги, 25°C Макс
- Тревога 2, 3
- 1 выходная реле сигнализации, 1 входная сигнализация
- Удары и вибрация
- IEC 60068-2-6 Вибрация: IEC 60068-2-6, IEC60255-21-1 Класс (вибрация) 1 Вибрационный тест IEC 60068-2-27 (Шок) IEC 60068-2-31 (Шок) IEC 60068-2-32 (Шок) IEC 60255-21-2 (Шок) IEC 60068-2-64 (Вибрация) IEC 60255-21-3 (Сейсмический)
- Условия окружающей среды
- RoHS, WEEE, REACH совместимы
- Физические характеристики / IE-3500H-12FT4T
- IE-3500H-12FT4T
- Физические характеристики / IE-3500H-12P2MU2X
- IE-3500H-12P2MU2X
- Физические характеристики / IE-3500H-14P2T
- IE-3500H-14P2T
- Физические характеристики / IE-3500H-20FT4T
- IE-3500H-20FT4T
- Физические характеристики / IE-3500H-24T
- IE-3500H-24T
- Физические характеристики / IE-3505H-16T
- IE-3505H-16T
- Флеш-память, доступная пользователю
- 5.1 GB
- Характеристики аппаратной платформы
- Все скейтборды
- Электропитание спецификации / IE-3500H-12FT4T
- IE-3500H-12FT4T
- Электропитание спецификации / IE-3500H-12P2MU2X 1
- IE-3500H-12P2MU2X 1
- Электропитание спецификации / IE-3500H-14P2T 1
- IE-3500H-14P2T 1
- Электропитание спецификации / IE-3500H-20FT4T
- IE-3500H-20FT4T
- Электропитание спецификации / IE-3500H-24T
- IE-3500H-24T
- Электропитание спецификации / IE-3505H-16T
- IE-3505H-16T
- Энергетика
- Умирающий вздох, классификация протоколов SCADA - GOOSE-сообщения, MODBUS TCP/IP
