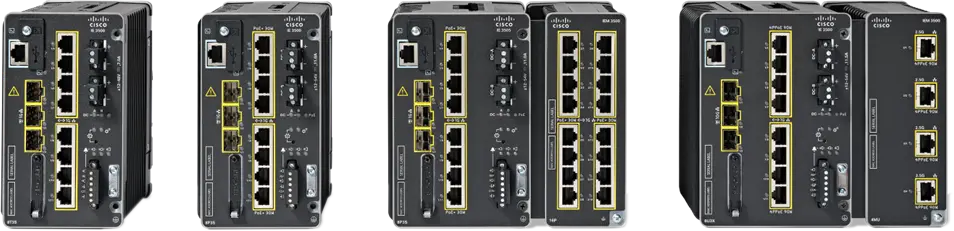

Промышленный коммутатор Cisco IE-3500-8T3S, 11 портов, Ethernet, Cisco IOS XE, DIN rail
Основное описание о промышленном коммутаторе Cisco IE-3500-8T3S
Cisco IE-3500-8T3S — промышленный коммутатор для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Основные особенности исполнения: 11 портов, Ethernet, Cisco IOS XE, DIN rail, подбор питания. Устройство состоит из сетевых интерфейсов, коммутационной электроники и промышленного корпуса. Модель относится к семейству Промышленные IE3500. Подбор конфигурации начинают с требований к подключению и размещению. Задержка важна для голосового трафика и интерактивных приложений. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Параметр «общее количество портов»: 11. Параметр «бюджет мощности poe»: Не применяется.
Функциональные возможности и принцип работы
Логические сегменты помогают разделить обмен технологических и административных систем. Ethernet-соединения объединяют устройства автоматизации с сетевой инфраструктурой. Контроль физической линии помогает найти проблему кабеля на удалённом объекте. Избыточное количество переходников усложняет диагностику физической линии. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке.
Технические особенности
- Модель: IE-3500-8T3S
- Тип устройства: Промышленный коммутатор
- Особенность исполнения 1: 11 портов
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: Cisco IOS XE
- Особенность исполнения 4: DIN rail
- Особенность исполнения 5: подбор питания
- Общее количество портов: 11
- Бюджет мощности PoE: Не применяется
- Съёмный накопитель: USB 2,3 , SD card 2
- Сигнальные входы: 2 alarms in, 1 alarm out
- Консольные порты: 1 RS-232 (via RJ-45), 1 USB Type C
- Электропитание inputs: Dual DC power input
- Аппаратная платформа specifications / IE-3500-8P3S: IE-3500-8P3S
- Аппаратная платформа specifications / IE-3505-8T3S: IE-3505-8T3S
- Аппаратная платформа specifications / IE-3505-8P3S: IE-3505-8P3S
- Аппаратная платформа specifications / IE-3500-8T3X: IE-3500-8T3X
- Аппаратная платформа specifications / IE-3500-8U3X: IE-3500-8U3X
- Масса: 3.90 lbs 1.77 kgs
Применение
Cisco IE-3500-8T3S рассматривают для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства. При переносе оборудования сохраняют сведения о каждом подключении. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование. Для организации эксплуатации фиксируют назначение устройства и схему подключения. Перед проектированием составляют перечень подключений и задач площадки.
Преимущества Cisco IE-3500-8T3S
При подборе Циско IE-3500-8T3S оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 11 портов. При расчёте узла также учитывают ethernet. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. План портов помогает связать номер разъёма с конкретной линией и её назначением. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Одно название семейства не гарантирует совместимость всех его исполнений. Резервные элементы согласуют с той же конфигурацией, что и основные. Перед расширением сверяют ограничения по количеству и типу компонентов.
Конструкция и технические особенности IE-3500-8T3S
Промышленное исполнение подбирают с учётом температуры, типа подключения и требований монтажной площадки. Расположение кабелей должно сохранять возможность чтения маркировки портов. Корпус и подключения должны оставаться доступными для осмотра. Конструкция корпуса задаёт допустимый вариант размещения устройства. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Монтажный комплект согласуют с конкретным корпусом.
Монтаж и эксплуатация
Контакты и разъёмы защищают от загрязнения в соответствии с условиями площадки. Перед запуском проверяют целостность кабелей и надёжность креплений. Эксплуатационная документация должна содержать расположение и назначение устройства. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам. Учётная запись управления должна соответствовать принятой политике доступа.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco IE-3500-8P3S: 11 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco IE-3500-8T3X: 11 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Количество портов оценивают вместе с их скоростью и типом. Скорость соединения сопоставляют с возможностями соседнего оборудования. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения. Более крупная платформа оправдана, когда требуются дополнительные подключения или ресурсы.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- IPv6
- IPv6 поддержка хоста, SNMP над IPv6, HTTP/HTTPs) выше IPv6, SNMP над IPv6, Syslog над IPv6, DHCPv6 источник ретрансляции, DHCPv6 емкий лизинговый запрос (RFC 5460), IPv6 Автоконфигурация без состояния, SCP/SSH Радиус, TACACS+, NTP над IPv6, IPv6 VRF сознавать BGPv6, IPV6 ND Кэш истекает, IPv6 поддержка TFTP, IPv6 DNS транспорт, IPv6 КОС, IPv6 FHS RA Охрана, IPv6 FHS DHCPv6 гвардия
- Артикул
- Power Consumption 1
- Влажность
- Относительная влажность 5% – 95% без конденсации IEC 60068-2-78 IEC 60068-2-30
- Количество активных VLAN
- 1024
- Консольные порты
- 1 RS-232 (через RJ-45), 1 USB Type C
- Масса
- 3.90 фунтов 1.77 кгс
- Модель
- IE-3500-8T3S
- Монтаж
- Железная дорога DIN
- Общее количество портов
- 11
- Порты SFP
- 3x 1G/100M
- Производитель
- Cisco
- Резервирование
- Устойчивое кольцо Ethernet Protocol (REP), PROFINET-Multi Ring Protocol (MRP), REP Fast, REP Segment ID Auto-discovery, REP ZTP Поддержка, протокол параллельного резервирования (PRP)2, PTP через PRP 2, High-Availability Seamless Redundancy (HSR-SAN) 2, кольцо уровня устройства (DLR) 2, HSR-PRP Dual Redbox 2
- Тип устройства
- Промышленный коммутатор
- Управление
- WebUI, MIB, SNMP, сислог, DHCP-сервер, сессия SPAN, RSPAN, FSPAN, FRSPAN, ERSPAN, настройка Express, NETCONF, RESTCONF, gPRC/MDT
- Условия эксплуатации
- Рабочий температура: -40°C до +70°C (40 LFM вентилируемый корпус -40°C до +60°C (запечатанный корпус) -40°C до +75°C (Мин. 200 LFM вентилятор или оборудуемый воздуходувом корпус) +85°C (тип, проверенный на предмет наличия) 16 часов) Высота: до 15,000 Ноги, без дерации высота: до 40,000 ноги, 25°C Макс
- Электромагнитные излучения
- FCC 47 CFR Часть 15 подчасть B Класс A EN 55032/CISPR 32 Класс A VCCI Класс A AS/NZS CISPR 32 Класс A CISPR 11 Класс A ICES 003 Класс A CNS 15936 Класс A KS C9832 Класс A EN 300 386
- / IE-3500-8P3S
- IE-3500-8P3S
- / IE-3500-8T3X
- IE-3500-8T3X
- / IE-3500-8U3X
- IE-3500-8U3X
- / IE-3505-8P3S
- IE-3505-8P3S
- / IE-3505-8T3S
- IE-3505-8T3S
- IEM-3500-14T2S=
- 16W; 1,590,095 Г-жа
- IEM-3500-16P=
- 22W; 991,619 Г-жа
- IEM-3500-16T=
- 11W; 1,649,967 Hrs
- IEM-3500-4MU=
- 20W; 2,199,022 Г-жа
- IEM-3500-6T2S=
- 10W; 2,438,014 Г-жа
- IEM-3500-8P=
- 12W; 1,881,021 Г-жа
- IEM-3500-8S=
- 9W; 4,268,192 Г-жа
- IEM-3500-8T=
- 6W; 3,012,621 Г-жа
- IOx
- Контейнер (Native Docker), Cisco Cyber Vision, Secure Equipment Access, Cisco ThousandEyes
- IP Multicast
- PIM-режим разрежения (PIM-SM), PIM-плотный режим (PIM-DM), MSDP, Многоадресный маршрутизация BSR (IPv4/IPv6), Auto RP (IPv4), Embedded RP (IPv6)
- IPv6 Косвенные маршруты
- 3500
- Jumbo-кадры 2
- 9198 байт
- TSN
- Frame-Preemption (802.3br, 802.1QBu)
- Автоматизация
- YANG, NETCONF, RESTCONF, gRPC/ MDT
- Аппаратная платформа спецификации / IE-3500-8P3S
- IE-3500-8P3S
- Аппаратная платформа спецификации / IE-3500-8T3X
- IE-3500-8T3X
- Аппаратная платформа спецификации / IE-3500-8U3X
- IE-3500-8U3X
- Аппаратная платформа спецификации / IE-3505-8P3S
- IE-3505-8P3S
- Аппаратная платформа спецификации / IE-3505-8T3S
- IE-3505-8T3S
- Бессрочная лицензия Network Advantage 1
- Особенности
- Бессрочная лицензия Network Essentials
- Особенности
- Бюджет мощности PoE
- Не применяется
- Виртуализация
- VRF-lite, VRF-Aware SGT
- Доступ к контрольным входам (PACL/VACL/RACL)
- 1536
- Ёмкость SD-карты 1
- 16 GB
- Железнодорожные стандарты
- EN50121-4 EN50121-3-2 EN50125-3
- Защита
- Безопасность портов, 802.1x, отслеживание протокола динамической конфигурации хоста (DHCP), динамическая проверка ARP, защита источника IP, гостевая VLAN, обход аутентификации MAC, аутентификация многодоменной сети 802.1x, управление штормом - одноадресная, многоадресная, широковещательная, SCP, SSH, SNMPv3, TACACS +, уведомление о сервере / клиенте RADIUS, уведомление о MAC-адресе, BPDU guard, Списки доступа (PACL / RACL / VACL), SUDI 2099 (идентификатор безопасного уникального устройства), полный гибкий NetFlow (FNF), NetFlow v9 и v10 (IPFIX), экспорт MACsec-128; Cisco TrustSec®: группа безопасности ACL (SGACL), SGACL logging, протокол расширенной аутентификации - безопасность транспортного уровня (EAP-TLS), IEEE 802.1AE MACsec-256, расширенный узел политики SD-Access, узел SD-Access Fabric Edge, инкапсуляция общей маршрутизации (GRE)
- Ключевая характеристика 1
- 11 портов
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- Cisco IOS XE
- Ключевая характеристика 4
- Железная дорога DIN
- Ключевая характеристика 5
- подбор питания
- Количество SVI
- 32
- Количество VNI (SD-Access)
- L3 VNI: 32; L2 VNI: 200
- Количество идентификаторов VLAN
- 4096
- Количество очередей
- 8
- Количество экземпляров STP
- 128
- Коммутационная фабрика
- Cisco SDA fabric edge, листовой узел BGP-EVPN
- Коммутация L2
- IEEE 802.1Q, 802.1w, 802.1ab, 802.1s, 802.3ad, NTP, UDLD, CDP, LLDP, одноадресный MAC-фильтр, PAgP, LACP VTPv2, VTPv3, EtherChannel, Q-in-Q туннелирование, голосовой VLAN, PVST+, MSTP, RSTP, Selective Q-in-Q, Layer 2 Tunneling
- Коррозионная стойкость
- IEC 60068-2-52 (солевой туман) (в стадии разработки) IEC 60068-2-60 (текучий смешанный газ) (в стадии разработки)
- Косвенные маршруты IPv4
- 7000
- Максимальное количество PoE budget (Base switch only)
- -
- Максимальное количество Total PoE Budget with Expansion Module
- -
- Маршрутизация L3
- Inter-VLAN маршрутизация, статическая маршрутизация, Open Shortest Path First, OSPF v3, протокол маршрутизации информации (RIP), маршрутизация на основе политики (PBR)
- Многоадресная передача
- IGMPv1, v2, v3 отслеживание, IGMP фильтрация, IGMP квир, Multicast Listener Discovery (MLD)
- Описание исполнения
- IE3500 с 8 медные GE и 3 GE SFP Модульная, сетевая Essential; IE3500 с 8 медные GE и 3 GE SFP Модульная, Network Advantage
- Отраслевые стандарты
- EN 61000-6-2 Промышленный помехоустойчивость EN 61000-6-4 Промышленные излучения EN 61000-6-1 Легкий промышленный помехоустойчивость EN 61326-1 Измерительное, контрольное и лабораторное оборудование IEEE 1613 Электростанции Сети связи (в стадии разработки) EN/IEC 61850 - 3 Электрические подстанции Сети связи (в стадии разработки) ODVA Промышленный EtherNet/IP IP30
- Помехоустойчивость
- CISPR 35 EN55035 KS C9835 EN 61000-4-2 Электростатический разряд (воздух –) 15kV Контакты - 8kV) EN 61000-4-3 излучаемый RF (10V/m UTP, 20V/m STP) EN 61000-4-4 Электромагнитные быстрые переходные процессы (4kV) EN 61000-4-5 Скачок ()2KV/1KV Власть, 4KV STP) EN 61000-4-6 проведенный RF (10Vrms UTP) EN 61000-4-8 Магнитное поле частот (Питание Frequency Magnetic Field)1000A/m) EN 61000-4-10 Поврежденное колебательное магнитное поле (100 A/m) EN 61000-4-16 проведенный CM Беспорядки ()30V, Конт/ 300V, 1 сек EN 61000-4-17 Помехоустойчивость Риппла DC Власть10%) EN 61000-4-18 Поврежденная колебательная волна ()2.5kV, 1MHz) EN-61000-4-29 DC Провалы напряжения и перерывы
- Промышленное управление
- слой 2 переключаться с 1:1 Коммутаторь сетевого адресного перевода (L2NAT) для восходящей линии связи портыСлой 3 Перевод сетевых адресов (L3NAT)
- Промышленный Ethernet
- CIP Ethernet/IP, IEEE 1588 PTP v2 (по умолчанию и мощности) 1, PROFINET
- Протокол управления интернет-группами (IGMP многоадресный groups)
- 1024
- Протоколы IP-маршрутизации
- OSPF (IPv4 и IPv6), BGP (v4 и v6), ISIS (v4 и v6), EIGRP (v4 и v6), HSRP (v4 и v6), BFD Echo Mode для OSPFv3
- Размер (W x H x D)
- 3.48 x 6.00 x 5.29 дюймы 8.84 x 15.24 x 13.44 cm
- Рейтинг MTBF (часы)
- 518,889 Г-жа
- Сетевая лицензия
- Network Essentials; Network Advantage
- Сигнальные входы
- 2 сигнализации, 1 сигнализация
- Скорость пересылки
- Линейный тариф для всех порты и всех размеров пакетов
- Стандарты и сертификации безопасности
- Оборудование для информационных технологий: UL/CSA 62368-1, IEC 62368-1 CB со всеми отклонениями по странам Промышленный пол (контрольное оборудование): UL/CSA 61010-2-201 Опасные местоположения: UL121201 (класс l, Div 2, группы A-D) CSA 213 (класс l, Div 2, группы A-D) UL/CSA 60079-0 (класс l, зона 2, Gc/IIC) IEC 60079-0, -7 IECEx протокол испытаний (класс l, зона 2, Gc/IIC) корпус шкафа, требуемый EN 60079-0, -7 сертификат ATEX (класс l, зона 2, Gc/IIC) корпус шкафа, требуемый
- Съёмный накопитель
- USB 2,3, SD-карта 2
- Таблица одноадресных MAC
- 24000
- Удары и вибрация
- IEC 60068-2-27 (операционный шок, 50G, 3ms, половинчатый синус) IEC 60068-2-27 (неоперационный шок, 65-80G, 9ms, трапециевидный) IEC 60068-2-6 (вибрационный-синусоидальный, 5Hz-150Hz), IEC 60068-2-64 (случайная вибрация)
- Условия окружающей среды
- RoHS, WEEE, REACH совместимы
- Условия при хранении
- Температура: - 40°C до +85°C Высота: 40,000 ноги IEC 60068-2-14
- Флеш-память, доступная пользователю
- 5.1 GB
- Электропитание входы
- Двойной ввод мощности DC
- Энергетика
- Умирающий вздох, классификация протоколов SCADA - GOOSE-сообщения, MODBUS TCP/IP
