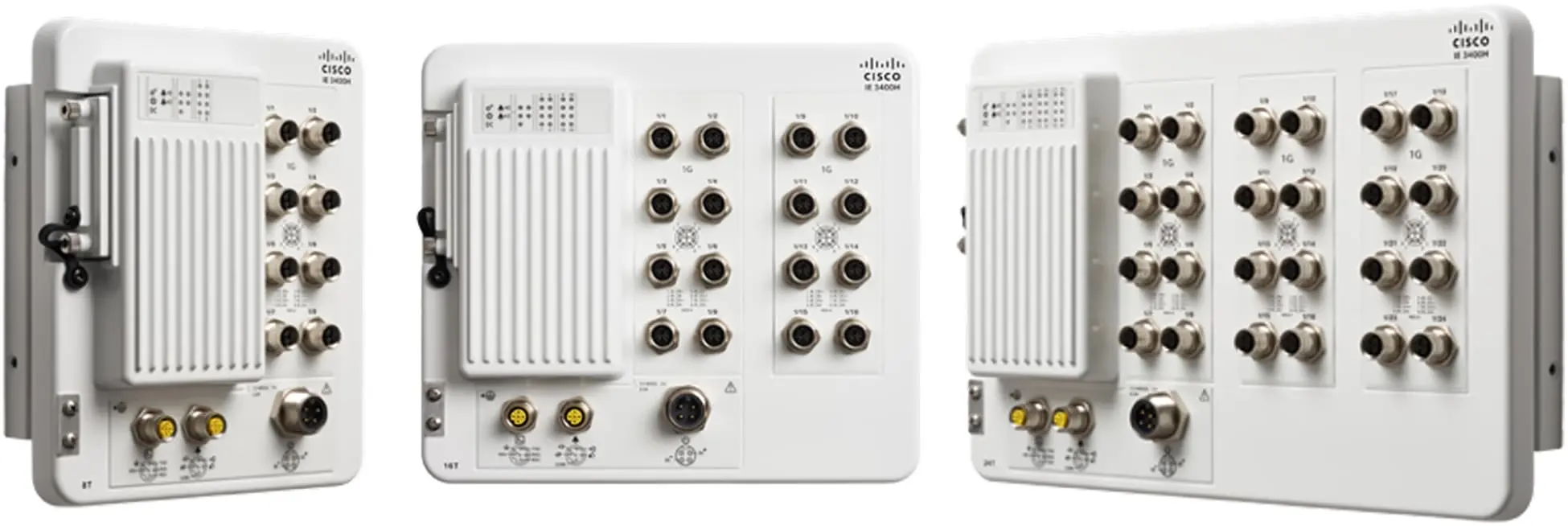

Промышленный коммутатор Cisco IE-3400H-8FT, защита IP67, Ethernet, Cisco IOS XE, разъёмы M12
Основное описание о промышленном коммутаторе Cisco IE-3400H-8FT
Cisco IE-3400H-8FT — промышленный коммутатор для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Основные особенности исполнения: защита IP67, Ethernet, Cisco IOS XE, разъёмы M12, подбор питания. Устройство состоит из сетевых интерфейсов, коммутационной электроники и промышленного корпуса. Модель относится к семейству Промышленные IE3400. Подбор конфигурации начинают с требований к подключению и размещению. Медное подключение используют для коротких трасс с подходящим кабелем. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Параметр «съёмный накопитель»: SD card 1. Параметр «консольные порты 2»: 1.
Функциональные возможности и принцип работы
Контроль физической линии помогает найти проблему кабеля на удалённом объекте. Ethernet-соединения объединяют устройства автоматизации с сетевой инфраструктурой. Логические сегменты помогают разделить обмен технологических и административных систем. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях.
Технические особенности
- Модель: IE-3400H-8FT
- Тип устройства: Промышленный коммутатор
- Особенность исполнения 1: защита IP67
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: Cisco IOS XE
- Особенность исполнения 4: разъёмы M12
- Особенность исполнения 5: подбор питания
- Съёмный накопитель: SD card 1
- Консольные порты 2: 1
- Вход питания: Mini-change, (single power source)
- Аппаратная платформа specifications / IE-3400H-8T: IE-3400H-8T
- Аппаратная платформа specifications / IE-3400H-16FT: IE-3400H-16FT
- Аппаратная платформа specifications / IE-3400H-16T: IE-3400H-16T
- Аппаратная платформа specifications / IE-3400H-24FT: IE-3400H-24FT
- Аппаратная платформа specifications / IE-3400H-24T: IE-3400H-24T
- Размеры (В × Ш × Г): 9.58 x 7.90 x 3.15 in. 24.33 x 20.07 x 8.00 cm
- Масса (including mounting bracket): 8.45 lb 3.83 kg
- Монтаж: Настенное крепление mount
- Скорость пересылки: Line rate for all порты for all packet sizes
Применение
Cisco IE-3400H-8FT рассматривают для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Избыточное количество переходников усложняет диагностику физической линии. Подбор для новой инфраструктуры начинают с требований приложений. Для филиала учитывают доступные линии связи и способы удалённого управления. При расширении действующей системы сохраняют её схему адресации и доступа.
Преимущества Cisco IE-3400H-8FT
При подборе Циско IE-3400H-8FT оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — защита IP67. При расчёте узла также учитывают ethernet. Задержка важна для голосового трафика и интерактивных приложений. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Полезную полосу оценивают по одновременно работающим источникам данных.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. План портов помогает связать номер разъёма с конкретной линией и её назначением. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Комплект выбирают на основании схемы подключения и планируемой нагрузки. Одно название семейства не гарантирует совместимость всех его исполнений. Дополнительные лицензии выбирают по требуемому сценарию, а не только по названию серии.
Конструкция и технические особенности IE-3400H-8FT
Промышленное исполнение подбирают с учётом температуры, типа подключения и требований монтажной площадки. Положение устройства должно позволять подключить необходимые интерфейсы. Физическое исполнение выбирают вместе со способом дальнейшего расширения. Габариты проверяют вместе с необходимым пространством для подключения кабелей. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Крепёж должен удерживать оборудование без механического напряжения корпуса.
Монтаж и эксплуатация
После включения сверяют состояние индикаторов и доступность управления. Контакты и разъёмы защищают от загрязнения в соответствии с условиями площадки. Мониторинг настраивают на события, важные для данного узла. Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период. Тестовый запуск проводят до подключения критичной нагрузки. Изменения конфигурации документируют вместе с причиной их внесения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco IE-3400H-16T: защита IP67; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco IE-3400H-24T: защита IP67; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. При выборе между близкими моделями фиксируют различия, важные именно для проекта. Более крупная платформа оправдана, когда требуются дополнительные подключения или ресурсы. Версию ПО и лицензирование сравнивают вместе с аппаратной частью. Сравнение выполняют при одинаковой задаче и сопоставимой конфигурации.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- IPv6
- IPv6 поддержка хоста, SNMP над IPv6, HTTP/HTTPs) выше IPv6, SNMP над IPv6, Syslog над IPv6, DHCPv6 источник ретрансляции, DHCPv6 емкий лизинговый запрос (RFC 5460), IPv6 Автоконфигурация без состояния, SCP/SSH Радиус, TACACS+, NTP над IPv6, IPv6 VRF сознавать BGPv6, IPV6 ND Кэш истекает, IPv6 поддержка TFTP, IPv6 DNS транспорт, IPv6 КОС, IPv6 FHS RA Охрана, IPv6 FHS DHCPv6 гвардия
- Влажность
- IEC 60068 -2-3 IEC 60068-2-30 Относительная влажность: 5% – 95% без конденсации
- Вход питания
- Мини-переключение (единый источник питания)
- Модель
- IE-3400H-8FT
- Монтаж
- Настенное крепление крепление
- Оперативная память DRAM
- 4 GB
- Производитель
- Cisco
- Резервирование
- Устойчивое кольцо Ethernet Protocol (REP), PROFINET-Multi Ring Protocol (MRP), REP Negotiated, Fast REP, REP Autodiscovery, REP ZTP Поддержка, протокол параллельного резервирования (PRP) 2, PTP через PRP, High-Availability Seamless Redundancy (HSR-SAN), Device Level Ring (DLR), HSR-PRP Dual Redbox
- Температура хранения
- -40°C до +85°C (-40F – 185F) IEC 60068-2-14 Высота: До 13,800 ноги4,200 m)
- Тип
- Варианты
- Тип устройства
- Промышленный коммутатор
- Управление
- WebUI, MIB, SmartPort, SNMP, сислог, DHCP-сервер, сессия SPAN, RSPAN, FSPAN, FRSPAN, настройка Express, IPDT без задержек
- Element Управление Discovery, Topology, Inventory, управление изображениями программного обеспечения
- Да
- ICE и стандарты безопасности производства / сертификации
- UL/cUL Список на UL/CSA 61010-2-201
- IOx
- Контейнер (родной докер), кибервидение, безопасный доступ к оборудованию
- IP Multicast
- PIM-режим разрежения (PIM-SM), PIM-плотный режим (PIM-DM), MSDP, Многоадресный маршрутизация BSR (IPv4/IPv6), Auto RP (IPv4), Embedded RP (IPv6)
- IPv6 Ready Logo - IPv6 Ready Logo
- IPv6 Ready Logo сертифицирован
- IPv6 Косвенные маршруты 1
- 512
- PWR-IE160W-67-DC=
- IP67-rated PoE DC-DC Электропитание, Ввод:18V-60V Результат: 54V, 3.1A макс 160W
- Абсолютный диапазон входного напряжения
- 9.6 - 60VDC
- Автоматизация
- YANG, NETCONF, RESTCONF
- Автомобильные применения
- ЕЭК ООН R10 2 Сертификация E-Mark 2
- Аппаратная платформа спецификации / IE-3400H-16FT
- IE-3400H-16FT
- Аппаратная платформа спецификации / IE-3400H-16T
- IE-3400H-16T
- Аппаратная платформа спецификации / IE-3400H-24FT
- IE-3400H-24FT
- Аппаратная платформа спецификации / IE-3400H-24T
- IE-3400H-24T
- Аппаратная платформа спецификации / IE-3400H-8T
- IE-3400H-8T
- Базовая автоматизация Cisco Network Plug-and-Play
- Да
- Базовая панель мониторинга безопасности здоровья - Сеть, мониторинг клиентов; коммутационный и проводной мониторинг здоровья клиентов
- Да
- Бессрочная лицензия Network Essentials
- Особенности
- Вводим ток @ (9.6V/60V)
- 3.0A/0.51A
- Виртуализация
- Vrf-lite, VRF-Aware SGT
- Гибкие варианты управления
- Расширение возможностей сетей на основе намерений с помощью Cisco Catalyst Center.; Легко настроить коммутатор с полностью переработанным, удобным, интуитивно понятным и современным графическим интерфейсом под названием WebUI.; Получите в режиме реального времени представление о моделях трафика и анализе угроз с помощью Cisco Stealthwatch
- Ёмкость SD-карты 2
- 4 GB, 16 GB
- Железнодорожные стандарты
- EN50155:2021 (пункты 13.4.1-6, 13.4.9, 13.4.10, 13.4.13) 2 EN50121-3-2:2021 2 EN50121-4:2021 2 EN61373:2010 2 EN50124-1:2017 2 AREMA C&S Manual: 2022 2 EN50153:2020 Пункт 8.3 2 EN45545-2 3
- Защита
- Безопасность портов, 802.1x, протокол динамической конфигурации хоста (DHCP), динамическая проверка ARP, защита источника IP, гостевая VLAN, обход аутентификации MAC, аутентификация многодоменной сети 802.1x, управление штормом - одноадресная, многоадресная, широковещательная, SCP, SSH, SNMPv3, TACACS +, уведомление о сервере / клиенте RADIUS, MAC-адрес, BPDU guard, Списки доступа (PACL / RACL / VACL), SUDI 2099 (идентификатор безопасного уникального устройства), Full Flexible NetFlow (FNF), MACsec-128, FIPS 140-2; MACsec-256, SGT/SGACL 1, Cisco TrustSec
- Кабели питания
- Силовой шнур для ввода мощности коммутаторя IP67, набор одноконцевых шнуров Mini-Change A-Size, 4 столба, женский к косичке, 16 кабеля AWG PVC. Molex part#130006-0737 https://www.molex.com/customer.html?supplierPN=1300060737; Силовой шнур, выход питания IP67 на вход коммутаторя IP67: Mini-Change A-size double-Ended Cordset, 4 полюса мужской и женской 16 AWG, кабель TPE. Molex Part #130010-0863 https://www.molex.com/customer.html?supplierPN=1300100863; Силовой кабель для источника питания AC-DC, одноконцевый шнурок Mini-change A-size, Питание кабель, входной блок питания IP67 AC, 3 штифта, женская вставка на одном конце кабеля, 16 кабель PVC AWG, Molex part # 130006-2419 https://www.molex.com/customer.html?supplierPN=1300062419 https://www.molex.com/customer.html?supplierPN=1300060223; Силовой шнур, вход питания IP67 DC: 2-полюсный женский шнур питания для открытия для входного коннектора постоянного тока https://www.molex.com/customer.html?supplierPN=1300060091
- Кабель данных
- медь 100Base-T M12 D кодируется 4-Pin соединитель; медь GE M12 X coded-8-Pin- соединитель
- Ключевая характеристика 1
- защита IP67
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- Cisco IOS XE
- Ключевая характеристика 4
- разъёмы M12
- Ключевая характеристика 5
- подбор питания
- Количество очередей
- 8
- Количество экземпляров STP
- 128
- Коммутация L2
- IEEE 802.1Q, 802.1w, 802.1ab, 802.1s, стандарт 802.3ad, NTP, UDLD, CDP, LLDP, одноадресный MAC-фильтр, PAgP, LACP VTPv2, VTPv3, EtherChannel, Q-in-Q туннелирование, голосовой VLAN, PVST+, MSTP, RSTP, Selective Q-in-Q, Layer 2 Tunneling
- Консольные порты 2
- 1
- Консольный кабель
- M12 A Coded 5-Pin разъем
- Коррозионное испытание
- IEC 60068-2-52 Испытание солевого тумана IEC 60068-2-60 Протекание смешанной газовой коррозии
- Косвенные маршруты IPv4 1
- 3000
- Лицензия на сетевое преимущество (Perpetual)
- Особенности
- Маршрутизация L3
- Inter-VLAN маршрутизация, статическая маршрутизация
- Масса (включая монтажные скобки)
- 8.45 lb 3.83 kg
- Многоадресная передача
- IGMPv1, v2, v3 отслеживание, IGMP фильтрация, IGMP квир
- Многоадресные IGMP-группы
- 1000
- Наработка на отказ MTBF (часы)
- 566,908
- Нет, VLAN
- 256
- Обсуждение Jumbo Frames 3
- 8996 байт
- Описание исполнения
- Catalyst IE3400 Heavy Duty с/8 FE M12 интерфейсы, IP67, Network Essentials; Catalyst IE3400 Heavy Duty с/8 FE M12 интерфейсы, IP67, сетевое преимущество
- Отраслевые стандарты
- EN 61000-6-1 Стандарты помехоустойчивости для легкой промышленности ENV EN 61000-6-2 Стандарты помехоустойчивости для промышленной ENV EN 61000-6-4 - Стандарт излучений для промышленности ENV EN 61326-1 Промышленный контроль ODVA Промышленный Ethernet/IP PROFINET сертификация AREMA C и S раздел 11, 19
- Подробная информация о продукте
- MTBF (внутри) часов)
- Порты M12
- 8
- Потребляемая мощность @ (9.6V / 60V)
- 28.8W/30.6W
- Правила контроля доступа портов (PACL)
- 3024
- Продвинутая сетевая безопасность
- Наслаждайтесь спокойствием с бескомпромиссным набором функций безопасности Cisco, в том числе:; Гибкий NetFlow для улучшения потока и видимости угроз.; Программно-определяемая сегментация Cisco TrustSec® позволяет сегментировать промышленные устройства и определять политики безопасности для каждого сегмента. Он гарантирует, что устройства могут получить доступ только к ресурсам и приложениям, которые они должны, и изолирует сегменты, когда обнаруживаются угрозы, чтобы избежать распространения атак.; Продвинутая безопасность благодаря поддержке Advanced Encryption Standard (AES)-256 с мощным 256-битным алгоритмом шифрования MACsec, доступным на всех моделях.; Аппаратные Secure Boot и Secure Unique Device Identification (SUDI) поддерживают плагин и воспроизведение, чтобы проверить идентичность аппаратного и программного обеспечения.
- Промышленное управление
- Переключение уровня 2 с помощью 1:1 коммутатора Network Address Translation (L2NAT) 1
- Промышленный Ethernet
- CIP Ethernet/IP, 3 IEEE 1588 PTP v2 (по умолчанию и мощности), PROFINET
- Протоколы IP-маршрутизации
- OSPF (IPv4 и IPv6), BGP (v4 и v6), ISIS (v4 и v6), RIP (v1 и v2), EIGRP (v4 и v6), маршрутизация на основе политики (PBR), VRRP (v4 и v6), HSRP (v4 и v6), BFD Echo Mode для OSPFv3
- Размеры (В × Ш × Г)
- 9.58 x 7.90 x 3.15 in. 24.33 x 20.07 x 8.00 cm
- Расширенные плоскости данных
- Параллельный протокол увольнения (PRP) 1; Продвинутая безопасность с помощью SGT/SGACL
- Сигнальный кабель
- • 5-Pin разъем M12 A-Coded
- Система управления промышленной автоматизацией
- IEC 62443-4-1 IEC 62443-4-2
- Скорость пересылки
- Линейный тариф для всех порты Для всех размеров пакетов
- Соответствие требованиям электромагнитных излучений и помехоустойчивости
- Излучения (класс А): FCC 47 CFR Часть 15 подчасть B ICES-003 EN 55011 EN 55032/ CISPR 32 AS/NZS CISPR 32 CNS13438 Помехоустойчивость: EN55024/CISPR 24 AS/NZS CISPR 24
- Стандарты безопасности ITE/сертификаты
- UL/cUL Список на UL/CSA 60950-1 UL/cUL Список на UL/CSA 62368-1 CB на IEC 60950-1 со всеми национальными отклонениями CB на IEC 62368-1 со всеми национальными отклонениями страны
- Стандарты/рейтинги по защите от воды и пыли
- IEC 60529: IP66/IP67 UL 50E, рейтинг 4X типа UL/CSA/EN/IEC 60950-22 наружный рейтинг
- Съёмный накопитель
- SD-карта 1
- Таблица одноадресных MAC
- 16000
- Температура, окружающая среда, надежность
- -40°C до +75°C (-40F – 167F) (с воздушным потоком) 200 LFM поток воздуха -40°C до +70°C (-40F – 158F с) 40 LFM поток воздуха -40°C до + 60°C (-40F – 140F с) 0 LFM поток воздуха -40°C до +85°C (-40F – 185F) (тип, испытанный на +85°C для 16 часов) IEC 60068-2-1 IEC 60068-2-2 Высота: До 13,800 ноги или 4,200 метров
- Тревога 2, 3
- 1 выходная реле сигнализации, 1 входная сигнализация
- Тяжелый дизайн и соответствие отрасли
- Поднимите выключатель рядом с местом выполнения работ в самых сложных условиях.; IP66/IP67, обеспечивающий защиту от пыли и погружения в воду.; Закаленный для вибрации, удара и скачка, электрического шума и экстремальных температур (-40 ° C до 75 ° C [-40 ° F до 167 ° F]).; Соответствие стандартам промышленной автоматизации; Поддерживает Ethernet/IP Common Industrial Protocol (CIP).; Поддерживает классификацию протоколов надзорного контроля и сбора данных (SCADA) — сообщения о событиях подстанции, ориентированных на объекты (GOOSE), Modbus TCP / IP.
- Удары и вибрация
- IEC 60068-2-6 Вибрация: IEC 60068-2-6, IEC 255 21.1 Класс 1 Вибрационный тест IEC 60068-2-27 (Шок) IEC 60068-2-31 (Шок) IEC 60068-2-32 (Шок) IEC 60068-2-64 (Вибрация)
- Физические характеристики / IE-3400H-16FT
- IE-3400H-16FT
- Физические характеристики / IE-3400H-16T
- IE-3400H-16T
- Физические характеристики / IE-3400H-24FT
- IE-3400H-24FT
- Физические характеристики / IE-3400H-24T
- IE-3400H-24T
- Физические характеристики / IE-3400H-8T
- IE-3400H-8T
- Флеш-память, доступная пользователю
- 1.5 GB
- Функции переключения следующего поколения и инновации
- Тот же образ программного обеспечения, что и Cisco Catalyst IE3x00 Серия: для доступа Cisco Последние инновации в области коммутации.; Доступно с 8, 16 или 24 Fast Ethernet (M12 D-кодируется) порты или Gigabit Ethernet (M12 X-кодируется) порты.
- Электропитание спецификации / IE-3400H-16FT
- IE-3400H-16FT
- Электропитание спецификации / IE-3400H-16T
- IE-3400H-16T
- Электропитание спецификации / IE-3400H-24FT
- IE-3400H-24FT
- Электропитание спецификации / IE-3400H-24T
- IE-3400H-24T
- Электропитание спецификации / IE-3400H-8T
- IE-3400H-8T
- Энергетика
- Умирающий вздох, классификация протоколов SCADA - GOOSE-сообщения, MODBUS TCP/IP
