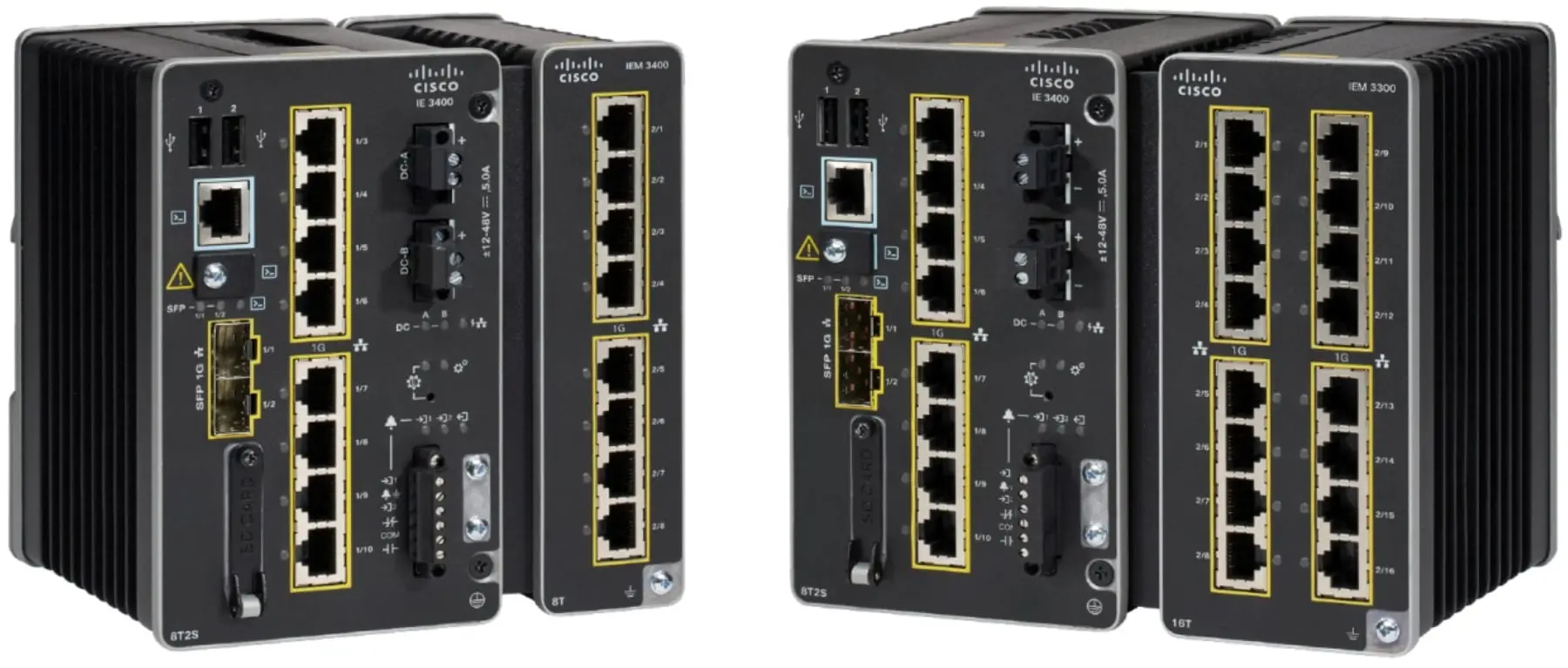

Промышленный коммутатор Cisco IE-3400-8P2S, 10 портов, Ethernet, Cisco IOS XE, DIN rail
Основное описание о промышленном коммутаторе Cisco IE-3400-8P2S
Cisco IE-3400-8P2S — промышленный коммутатор для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Основные особенности исполнения: 10 портов, Ethernet, Cisco IOS XE, DIN rail, подбор питания. Устройство состоит из сетевых интерфейсов, коммутационной электроники и промышленного корпуса. Модель относится к семейству Промышленные IE3400. Подбор конфигурации начинают с требований к подключению и размещению. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Параметр «общее количество портов»: 10. Параметр «съёмный накопитель»: USB 2,3 , SD card 2.
Функциональные возможности и принцип работы
Ethernet-соединения объединяют устройства автоматизации с сетевой инфраструктурой. Контроль физической линии помогает найти проблему кабеля на удалённом объекте. Логические сегменты помогают разделить обмен технологических и административных систем. Задержка важна для голосового трафика и интерактивных приложений. Избыточное количество переходников усложняет диагностику физической линии. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства.
Технические особенности
- Модель: IE-3400-8P2S
- Тип устройства: Промышленный коммутатор
- Особенность исполнения 1: 10 портов
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: Cisco IOS XE
- Особенность исполнения 4: DIN rail
- Особенность исполнения 5: подбор питания
- Общее количество портов: 10
- Съёмный накопитель: USB 2,3 , SD card 2
- Сигнальные входы: 2 alarms in, 1 alarm out
- Консольные порты: 1 RS-232 (via RJ-45), 1 USB Mini Type B
- Электропитание inputs: Dual DC power input
- Размеры (В × Ш × Г): 6 in. X 4.4 in. X 5.3 in. 15.2 cm. x 11.2 cm. x 13.5cm
- Масса: 5.0 lbs 2.3 Kg
- Монтаж: DIN rail
- Скорость пересылки: Line rate for all порты and all packet sizes
- Количество очередей: 8
- Таблица одноадресных MAC: 16K
- Косвенные маршруты IPv4 1: 3000
Применение
Cisco IE-3400-8P2S рассматривают для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Для организации эксплуатации фиксируют назначение устройства и схему подключения. Временную тестовую установку отделяют от производственного сегмента. Работу критичных сервисов проверяют вместе с резервным сценарием.
Преимущества Cisco IE-3400-8P2S
При подборе Циско IE-3400-8P2S оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 10 портов. При расчёте узла также учитывают ethernet. Полезную полосу оценивают по одновременно работающим источникам данных. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Медное подключение используют для коротких трасс с подходящим кабелем. Существующую инфраструктуру проверяют по точным артикулам устройств. Одно название семейства не гарантирует совместимость всех его исполнений. Опциональные компоненты заказывают только после проверки поддержки выбранным исполнением.
Конструкция и технические особенности IE-3400-8P2S
Промышленное исполнение подбирают с учётом температуры, типа подключения и требований монтажной площадки. Конструкция корпуса задаёт допустимый вариант размещения устройства. Физическое исполнение выбирают вместе со способом дальнейшего расширения. Крепёж должен удерживать оборудование без механического напряжения корпуса. Исполнение питания выбирают с учётом доступных вводов на площадке. Размещение должно обеспечивать штатный отвод тепла.
Монтаж и эксплуатация
Тестовый запуск проводят до подключения критичной нагрузки. Изменения конфигурации документируют вместе с причиной их внесения. Питающую линию рассчитывают с учётом потребления выбранной конфигурации. Проверку питания проводят вместе с резервным сценарием площадки. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Перед расширением проверяют текущую загрузку питания и интерфейсов.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco IE-3400-8T2S: 10 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco IE-3400H-16T: защита IP67; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Стоимость проекта зависит от всего комплекта, включая необходимые лицензии. Резервирование и условия размещения включают в сравнительную спецификацию. Сходство названия серии не означает одинаковый состав интерфейсов. Для будущего расширения сравнивают доступные слоты и свободные интерфейсы.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- IPv6
- IPv6 поддержка хоста, SNMP над IPv6, HTTP/HTTPs) выше IPv6, SNMP над IPv6, Syslog над IPv6, DHCPv6 источник ретрансляции, DHCPv6 емкий лизинговый запрос (RFC 5460), IPv6 Автоконфигурация без состояния, SCP/SSH Радиус, TACACS+, NTP над IPv6, IPv6 VRF сознавать BGPv6, IPV6 ND Кэш истекает, IPv6 поддержка TFTP, IPv6 DNS транспорт, IPv6 КОС, IPv6 FHS RA Охрана, IPv6 FHS DHCPv6 гвардия
- Артикул
- Power Consumption 1
- Влажность
- Относительная влажность 5% – 95% без конденсации IEC 60068-2-78 IEC 60068-2-30
- Консольные порты
- 1 RS-232 (через RJ-45), 1 USB Mini Type B
- Масса
- 5.0 фунтов 2.3 кг
- Модель
- IE-3400-8P2S
- Монтаж
- Железная дорога DIN
- Общее количество портов
- 10
- Оперативная память DRAM
- 4 GB
- Производитель
- Cisco
- Резервирование
- Устойчивое кольцо Ethernet Protocol (REP), PROFINET-Multi Ring Protocol (MRP), REP Negotiated, Fast REP, REP Autodiscovery, REP ZTP Поддержка, Parallel redundancy protocol (PRP)2, PTP через PRP, High-Availability Seamless Redundancy (HSR-SAN), Device Level Ring (DLR), HSR-PRP Dual Redbox
- Тип устройства
- Промышленный коммутатор
- Управление
- WebUI, MIB, SmartPort, SNMP, сислог, DHCP-сервер, сессия SPAN, RSPAN, FSPAN, FRSPAN, настройка Express, IPDT без задержек
- Условия эксплуатации
- Рабочий температура: -40°C до +70°C (40 LFM вентилируемый корпус -40°C до +60°C (запечатанный корпус) -40°C до +75°C (Мин. 200 LFM вентилятор или оборудуемый воздуходувом корпус) +85°C (тип, проверенный на предмет наличия) 16 часов) Высота: до 15,000 ноги
- Электромагнитные излучения
- FCC 47 CFR Часть 15 подчасть B Класс A EN 55032/CISPR 32 Класс A VCCI Класс A AS/NZS CISPR 32 Класс A CISPR 11 Класс A ICES 003 Класс A CNS 13438 Класс A KN 32 Класс A EN 300 386
- IEM-3300-14T2S=
- 16W; 1,865,300
- IEM-3300-16P=
- 21W; 1,043,520
- IEM-3300-16T=
- 12W; 1,594,210
- IEM-3300-4MU=
- 20W; 1,272,430 *
- IEM-3300-6T2S=
- 9W; 3,729,130
- IEM-3300-8P=
- 14W; 2,931,233
- IEM-3300-8S=
- 19W; 6,810,960
- IEM-3300-8T=
- 6W; 3,041,040
- IEM-3400-8P=
- 20W; 1,802,010
- IEM-3400-8S=
- 27W; 5,572,640
- IEM-3400-8T=
- 12W; 3,385,166
- IOx
- Контейнер (родной докер), кибервидение, безопасный доступ к оборудованию
- IP Multicast
- PIM-режим разрежения (PIM-SM), PIM-плотный режим (PIM-DM), MSDP, Многоадресный маршрутизация BSR (IPv4/IPv6), Auto RP (IPv4), Embedded RP (IPv6)
- IPv6 Ready Logo
- IPv6 Ready Logo сертифицирован
- IPv6 Косвенные маршруты 1
- 512
- Автоматизация
- YANG, NETCONF, RESTCONF
- Базовая автоматизация Cisco Network Plug-and-Play
- Да
- Базовая панель мониторинга безопасности здоровья - Сеть, мониторинг клиентов; коммутационный и проводной мониторинг здоровья клиентов
- Да
- Бессрочная лицензия Network Essentials
- Особенности
- Бюджет по Е/ПЭ (+)
- 240 Вт (база), 480 Вт (с модулем расширения)
- Виртуализация
- Vrf-lite, VRF-Aware SGT
- Доступ к контрольным входам (PACL/VACL/RACL)
- 3K
- Ёмкость SD-карты 2
- 4 GB, 16 GB
- Железнодорожные стандарты
- EN50125-1: 2014 EN50125-3: 2003 EN50121-4 Железнодорожный - аппарат сигнализации и телекоммуникаций EN50121-3-2 / EN50155 (EMC)
- Замена нулевой конфигурации SwapDrive
- Истинная нулевая конфигурация и простая замена коммутаторя в случае сбоя; Нет Требуется сетевой опыт; помогает обеспечить быстрое восстановление
- Защита
- Безопасность портов, 802.1x, протокол динамической конфигурации хоста (DHCP), динамическая проверка ARP, защита источника IP, гостевая VLAN, обход аутентификации MAC, аутентификация многодоменной сети 802.1x, управление штормом - одноадресная, многоадресная, широковещательная, SCP, SSH, SNMPv3, TACACS +, RADIUS сервер / клиент, уведомление о MAC-адресе, BPDU guard, Access Lists (PACL / RACL / VACL), SUDI 2099 (идентификатор безопасного уникального устройства), Full Flexible NetFlow (FNF), MACsec-128, FIPS 140-2; MACsec-256, SGT/SGACL 1, Cisco TrustSec
- Ключевая характеристика 1
- 10 портов
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- Cisco IOS XE
- Ключевая характеристика 4
- Железная дорога DIN
- Ключевая характеристика 5
- подбор питания
- Количество очередей
- 8
- Количество экземпляров STP
- 128
- Коммутация L2
- IEEE 802.1Q, 802.1w, 802.1ab, 802.1s, стандарт 802.3ad, NTP, UDLD, CDP, LLDP, одноадресный MAC-фильтр, PAgP, LACP VTPv2, VTPv3, EtherChannel, Q-in-Q туннелирование, голосовой VLAN, PVST+, MSTP, RSTP, Selective Q-in-Q, Layer 2 Tunneling
- Коррозионная стойкость
- МЭК 60068-2-52 (солевой туман) МЭК 60068-2-60 (текучий смешанный газ)
- Косвенные маршруты IPv4 1
- 3000
- Лицензия на сетевое преимущество (Perpetual)
- Особенности
- Лицензия ПО (Неисполнение) **
- Network Essentials; Network Advantage
- Маршрутизация L3
- Inter-VLAN маршрутизация, статическая маршрутизация
- Многоадресная передача
- IGMPv1, v2, v3 отслеживание, IGMP фильтрация, IGMP квир
- морской пехотинец
- Сертификация DNV в соответствии с классовым руководством DNV-CG-0339 Дополнительные стандарты: IEC 60945, IACS UR E10 Marine DNV GL - Суда; Высокоскоростные и легкие корабли
- Нет, VLAN
- 256
- Обсуждение Jumbo Frames 3
- 8996 байт
- Описание исполнения
- Catalyst IE3400 с 8 GE PoE/PoE+, 2 GE SFP, Adv. Модульные, сетевые основы; Catalyst IE3400 с 8 GE PoE/PoE+, 2 GE SFP, Adv. Модульный, сетевое преимущество
- Отраслевые стандарты
- EN 61000-6-2 Промышленный помехоустойчивость EN 61000-6-4 Промышленные излучения EN 61000-6-1 Легкий промышленный помехоустойчивость EN 61326-1 Измерительное, контрольное и лабораторное оборудование EN61131-2 (EMC - эмиссия и помехоустойчивость) IEEE 1613 Электростанции Сети связи EN/IEC 61850 - 3 Электрические подстанции Сети связи ODVA Промышленный эфир / IP NEMA TS 2-2016 AREMA C & S Раздел 11, 19 IP30
- Полностью гибкий NetFlow (FNF)
- Обеспечивает повышенную видимость потока и угрозы; Позволяет оптимизировать сетевую инфраструктуру, снижает эксплуатационные расходы и улучшает планирование пропускной способности и обнаружение инцидентов безопасности.
- Полный интерфейс Gigabit Ethernet
- Обеспечивает безопасный доступ для новых высокоскоростных приложений в промышленном пространстве; до 10 порты из GE - 2x1 Гигабитный малый форм-фактор (Gigabit Small Form-Factor Подключаемый)SFP) восходящие линии плюс 8x1 Гигабитная медь или PoE+ RJ45 нисходящие ссылки в небольшой системе форм-фактора; расширяем до 26 порты из GE Прикрепляя один из 10 совместимые модули (медные, опционы волокна); Соединяет высокоскоростные беспроводные точки доступа (вспомогательные модули); 802.11n, 802.11ac); позволяет получить высокую четкость (HD) IP камеры и программируемые логические контроллеры (PLC Поддерживает приложения, чувствительные к задержкам, и чувствительные ко времени сети; доставляет несколько колец и резервируемый кольцевая топология для новых конфигураций сети; расширяет географическую масштабируемость, где требуется соединение на большие расстояния
- Помехоустойчивость
- CISPR 24 / CISPR 35 EN55024 / EN55035 KN 35 EN 61000-4-2 Электростатический разряд (воздух –) 15kV Контакты - 8kV) EN 61000-4-3 излучаемый RF (10V/m UTP, 20V/m STP) EN 61000-4-4 Электромагнитные быстрые переходные процессы (4kV) EN 61000-4-5 Скачок ()2KV/1KV Власть, 4KV STP) EN 61000-4-6 проведенный RF (10Vrms UTP) EN 61000-4-8 Магнитное поле частот (Питание Frequency Magnetic Field)1000A/m) EN 61000-4-10 Поврежденное колебательное магнитное поле (100 A/m) EN 61000-4-16 проведенный CM Беспорядки ()30V, Конт/ 300V, 1 сек EN 61000-4-17 Помехоустойчивость Риппла DC Власть10%) EN 61000-4-18 Поврежденная колебательная волна ()2.5kV, 1MHz) EN-61000-4-29 DC Провалы напряжения и перерывы
- Промышленная мощность высокой плотности по Ethernet (PoE)
- Поддержка до 24 PoE/PoE+ порты или до 8 PoE/PoE+ Порты и 4 “802.3bt тип 4«Порты с...» 2.5G Модуль расширения [бюджет системы питания - 480W]; контролирует затраты за счет ограничения проводки, распределительных панелей и выключателей; уменьшает потребности в оборудовании, тем самым требуя меньше места и уменьшая рассеивание тепла; обеспечивает готовность к использованию PoE устройств, таких как IP телефоны, камеры и беспроводные точки доступа
- Промышленное исполнение
- Построен для суровых условий и температурных диапазонов (от -40 ° C до + +75 ° C); Без вентилятора, конвекционное охлаждение без движущихся частей для длительной долговечности; Закаленный для вибрации, удара и скачка, а также электрического шумового помехоустойчивости; Соответствует многоотраслевым спецификациям для автоматизации, ITS и подстанционных сред; Улучшает время безотказной работы, производительность и безопасность промышленных систем и оборудования; Охватывает широкий спектр требований к приложениям Питание через Ethernet (PoE); Тревога I/O для мониторинга и сигнализации внешнего оборудования
- Промышленное управление
- Переключение уровня 2 с помощью 1:1 коммутатора Network Address Translation (L2NAT) 1
- Промышленный Ethernet
- CIP Ethernet/IP, 3 IEEE 1588 PTP v2 (по умолчанию и мощности), PROFINET
- Протокол управления интернет-группами (IGMP многоадресный groups)
- 1K
- Протоколы IP-маршрутизации
- OSPF (IPv4 и IPv6), BGP (v4 и v6), ISIS (v4 и v6), RIP (v1 и v2), EIGRP (v4 и v6), маршрутизация на основе политики (PBR), VRRP (v4 и v6), HSRP (v4 и v6), BFD Echo Mode для OSPFv3
- Размеры (В × Ш × Г)
- 6 in. X 4.4 in. X 5.3 in. 15.2 cm. x 11.2 cm. x 13.5cm
- Расширенные плоскости данных
- Протокол параллельного резервирования (PRP) 1; Продвинутая безопасность с SGT/SGACL
- Расширенный узел доступа, REP Ring Workflow для расширенных узлов
- Да
- Рейтинг MTBF (часы)
- 401,313
- Сигнальные входы
- 2 сигнализации, 1 сигнализация
- Система управления промышленной автоматизацией
- IEC 62443-4-1 IEC 62443-4-2
- Скорость пересылки
- Линейный тариф для всех порты и всех размеров пакетов
- Стандарты и сертификации безопасности
- Оборудование для информационных технологий: UL/CSA 60950-1, IEC 60950-1 CB со всеми отклонениями от страны UL/CSA 62368-1, IEC 62368-1 CB со всеми отклонениями от страны Промышленный пол (контрольное оборудование): отчет UL/CSA 61010-2-201 CB и сертификат в IEC/EN 61010-2-201 Опасные местоположения: h UL121201 (класс l, Div 2, группы A-D) CSA 213 (класс l, Div 2, группы A-D) UL/CSA 60079-0, - 15 (класс l, зона 2, Gc/IIC) IEC 60079-0, - 15 IECEx протокол испытаний (класс l, зона 2, Gc/IIC) EN 60079-0, - 15 сертификат ATEX (класс l, зона 2, Gc/IIC) шкаф корпуса требуется
- Съёмный накопитель
- USB 2,3, SD-карта 2
- Таблица одноадресных MAC
- 16K
- Удары и вибрация
- IEC 60068-2-27 (операционный шок, 50G, 3ms, половинчатый синус) IEC 60068-2-27 (неоперационный шок, 65-80G, 9ms, трапециевидный) IEC 60068-2-6 (вибрационный синусиодальный, 5Hz-150Hz)
- Удобный для пользователя WEB-ориентированный пользовательский интерфейс (WebUI)
- Позволяет легко конфигурировать и контролировать; Устраняет необходимость в более сложных программах эмуляции терминалов.; Снижает стоимость развертывания
- Условия при хранении
- Температура: - 40°C до +85°C Высота: 15,000 ноги IEC 60068-2-14
- Флеш-память [Доступный пользователь]
- 1.5 GB
- Электропитание входы
- Двойной ввод мощности DC
- Элемент управления Discovery, топология, инвентаризация, управление изображениями программного обеспечения, аудит изменения конфигурации
- Да
- Энергетика
- Умирающий вздох, классификация протоколов SCADA - GOOSE-сообщения, MODBUS TCP/IP
