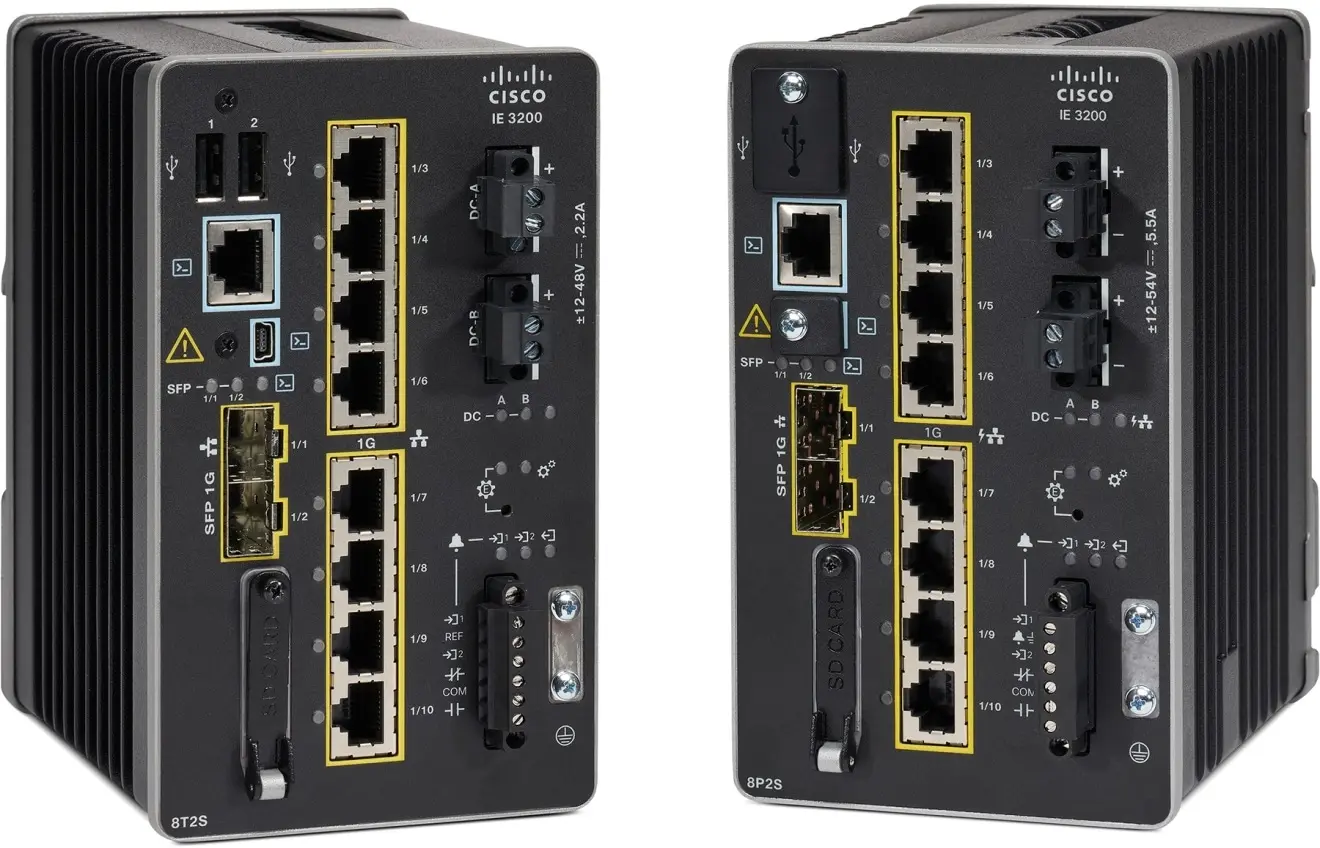

Промышленный коммутатор Cisco IE-3200-8T2S, 10 портов, Ethernet, Cisco IOS XE, DIN rail
Основное описание о промышленном коммутаторе Cisco IE-3200-8T2S
Cisco IE-3200-8T2S — промышленный коммутатор для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Основные особенности исполнения: 10 портов, Ethernet, Cisco IOS XE, DIN rail, подбор питания. Устройство состоит из сетевых интерфейсов, коммутационной электроники и промышленного корпуса. Модель относится к семейству Промышленные IE3200. Подбор конфигурации начинают с требований к подключению и размещению. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. При переносе оборудования сохраняют сведения о каждом подключении. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Параметр «общее количество портов»: 10. Параметр «бюджет мощности poe»: Не применяется.
Функциональные возможности и принцип работы
Контроль физической линии помогает найти проблему кабеля на удалённом объекте. Ethernet-соединения объединяют устройства автоматизации с сетевой инфраструктурой. Логические сегменты помогают разделить обмен технологических и административных систем. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке.
Технические особенности
- Модель: IE-3200-8T2S
- Тип устройства: Промышленный коммутатор
- Особенность исполнения 1: 10 портов
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: Cisco IOS XE
- Особенность исполнения 4: DIN rail
- Особенность исполнения 5: подбор питания
- Общее количество портов: 10
- Бюджет мощности PoE: Не применяется
- Съёмный накопитель: USB 2,3 , SD card 2
- Сигнальные входы: 2 alarms in, 1 alarm out
- Консольные порты: 1 RS-232 (via RJ-45), 1 USB Mini Type B
- Электропитание inputs: Dual DC power inputs
- Размеры (В × Ш × Г): 6 in. X 3.6 in. X 5.3 in. 15.2 cm. x 9.1 cm. x 13.5 cm
- Масса: 3.8 lbs 1.7 kg
- Монтаж: DIN rail
- Скорость пересылки: Line rate for all порты and all packet sizes
- Количество очередей: 8
- Таблица одноадресных MAC: 8K
Применение
Cisco IE-3200-8T2S рассматривают для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Задержка важна для голосового трафика и интерактивных приложений. Работу критичных сервисов проверяют вместе с резервным сценарием. Для организации эксплуатации фиксируют назначение устройства и схему подключения. Неподходящий форм-фактор или тип питания является основанием выбрать другое исполнение.
Преимущества Cisco IE-3200-8T2S
При подборе Циско IE-3200-8T2S оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 10 портов. При расчёте узла также учитывают ethernet. Резервный путь проектируют отдельно от обычной рабочей линии. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Скорость порта и скорость соседнего оборудования согласуют до включения линии.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Полезную полосу оценивают по одновременно работающим источникам данных. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Требования к управлению учитывают вместе с сетевыми подключениями. Рабочую версию ПО согласуют с подключаемым оборудованием и выбранными функциями. Для удалённого объекта учитывают возможность обслуживания и доступа к управлению.
Конструкция и технические особенности IE-3200-8T2S
Промышленное исполнение подбирают с учётом температуры, типа подключения и требований монтажной площадки. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Корпус и подключения должны оставаться доступными для осмотра. Индикация помогает определить состояние соединений при первичной проверке. Конструкция корпуса задаёт допустимый вариант размещения устройства. Размещение разъёмов учитывают при прокладке кабельных трасс.
Монтаж и эксплуатация
Кабели маркируют на обоих концах для удобства последующей диагностики. Проверку питания проводят вместе с резервным сценарием площадки. Эксплуатационная документация должна содержать расположение и назначение устройства. До включения сверяют напряжение питания с параметрами выбранного исполнения. Для удалённой площадки заранее организуют административный доступ. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco IE-3400-8P2S: 10 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco IE-3400-8T2S: 10 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Стоимость проекта зависит от всего комплекта, включая необходимые лицензии. Резервирование и условия размещения включают в сравнительную спецификацию. Максимальную производительность сравнивают при одинаковых условиях измерения. Сходство названия серии не означает одинаковый состав интерфейсов.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- IPv6
- Поддержка хоста IPv6, поддержка SNMP по IPv6, HTTP/HTTP(s) по IPv6, SNMP по IPv6, Syslog по IPv6, источник ретрансляции DHCPv6, объемный запрос аренды DHCPv6 (RFC 5460), автоконфигурация без состояния IPv6, SCP/SSH, Radius, TACACS+, NTP по IPv6, IPV6 ND кэш истекают, поддержка IPv6 для TFTP, транспортировка IPv6 DNS, IPv6 QoS, IPv6 FHS RA Guard, IPv6 FHS DHCPv6 Guard
- Влажность
- Относительная влажность 5% – 95% без конденсации IEC 60068-2-78 IEC 60068-2-30
- Гарантия
- Панели мониторинга здоровья - Сеть, клиент, базовый коммутатор и проводной мониторинг здоровья клиентов
- Диапазон входного напряжения
- Избыточное входное напряжение постоянного тока: 9.6 до 60 ВДС
- Консольные порты
- 1 RS-232 (через RJ-45), 1 USB Mini Type B
- Масса
- 3.8 lbs 1.7 kg
- Модель
- IE-3200-8T2S
- Монтаж
- Железная дорога DIN
- Общее количество портов
- 10
- Оперативная память DRAM
- 2 GB
- Потребляемая мощность
- 23W
- Производитель
- Cisco
- Резервирование
- Устойчивое кольцо Ethernet Protocol (REP), протокол резервирования PROFINET-Media (MRP), REP Preferred, Fast REP
- Тип устройства
- Промышленный коммутатор
- Управление
- WebUI, MIB, SmartPort, SNMP, сислог, DHCP-сервер, сессия SPAN, RSPAN, FSPAN, настройка Express, NETCONF, RESTCONF, Delayless IPDT
- Условия эксплуатации
- Рабочий температура: -40°C до +70°C (40 LFM вентилируемый корпус -40°C до +60°C (запечатанный корпус) -40°C до +75°C (Мин. 200 LFM вентилятор или оборудуемый воздуходувом корпус) +85°C (тип, проверенный на предмет наличия) 16 часов) Высота: До 15,000 ноги
- Электромагнитные излучения
- FCC 47 CFR Часть 15 подчасть B Класс A EN 55032/CISPR 32 Класс A VCCI Класс A AS/NZS CISPR 32 Класс A CISPR 11 Класс A ICES 003 Класс A CNS 13438 Класс A KN 32 Класс A EN 300 386
- IPv6 Ready Logo
- IPv6 Ready Logo сертифицирован
- Jumbo-кадры
- 8996 байт
- SwapDrive — замена нулевой конфигурации
- Истинная нулевая конфигурация и простая замена коммутаторя в случае сбоя; Нет Требуется сетевой опыт; помогает обеспечить быстрое восстановление
- Автоматизация
- YANG, NETCONF, RESTCONF; Приложение Cisco Network Plug-and-Play
- Аппаратная платформа спецификация / Cisco IE-3200-8P2S-E
- Cisco IE-3200-8P2S-E
- Бессрочная лицензия Network Essentials
- Особенности
- Бюджет PoE/PoE(+)
- N.A.
- Бюджет мощности PoE
- Не применяется
- Возможности / Cisco IE-3200-8P2S-E
- Cisco IE-3200-8P2S-E
- Группы многоадресной передачи IGMP
- 1K
- Доступ к контрольным входам (PACL/VACL/RACL)
- 3K
- Ёмкость SD-карты 1
- 4 GB, 16 GB
- Железнодорожные стандарты
- EN50125-1: 2014 EN50125-3: 2003 EN50121-4 Железнодорожный - Сигнальный и телекоммуникационный аппарат EN50155 - Железнодорожные приложения - подвижной состав
- Защита
- Безопасность портов, 802.1x, протокол динамической конфигурации хоста (DHCP), динамическая проверка ARP, защита источника IP, гостевая VLAN, обход аутентификации MAC, аутентификация многодоменной сети 802.1x, управление штормом - одноадресная, многоадресная, широковещательная, SCP, SSH, SNMPv3, TACACS +, RADIUS сервер / клиент, уведомление о MAC-адресе, BPDU guard, SUDI 2099 (идентификатор безопасного уникального устройства), Списки доступа (PACL / RACL / VACL), MACsec-128, FIPS 140-2
- Ключевая характеристика 1
- 10 портов
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- Cisco IOS XE
- Ключевая характеристика 4
- Железная дорога DIN
- Ключевая характеристика 5
- подбор питания
- Количество очередей
- 8
- Количество экземпляров STP
- 128
- Коммутация L2
- IEEE 802.1, 802.3 стандарт, NTP, UDLD, CDP, LLDP, одноадресный MAC-фильтр, PAgP, LACP, VTPv2, VTPv3, EtherChannel, Q-in-Q туннелирование, голосовой VLAN, PVST+, MSTP и RSTP
- Коррозионная стойкость
- МЭК 60068-2-52 (солевой туман) МЭК 60068-2-60 (текучий смешанный газ)
- Лицензия ПО (Неисправность)
- Network Essentials
- Максимальный входной ток
- 2.4A
- Маршрутизация L3
- Inter-VLAN маршрутизация, статическая маршрутизация
- Многоадресная передача
- IGMPv1, v2, v3 отслеживание, IGMP фильтрация, IGMP квир
- морской пехотинец
- Сертификация DNC в соответствии с классовым руководством DNV-CG-0339 Дополнительные стандарты: IEC 60945, IACS UR E10 Marine DNV GL - Ships; Высокоскоростные и легкие корабли
- Нет, VLAN
- 256
- Описание модели
- Catalyst IE3200 с/ 8 медные GE и 2 GE SFP Фиксированная система, Network Essentials
- Отраслевые стандарты
- EN 61000-6-2 Промышленный помехоустойчивость EN 61000-6-4 Промышленные излучения EN 61000-6-1 Легкий промышленный помехоустойчивость EN 61326-1 Измерительное, контрольное и лабораторное оборудование IEEE 1613 Электростанции Сети связи EN/IEC 61850-3 Электростанции Сети связи Сети связи ODVA Промышленная сеть EtherNet/IP NEMA TS 2-2016 AREMA C & S Раздел 11, 19 IP30
- Параметр / Cisco IE-3200-8P2S-E
- Cisco IE-3200-8P2S-E
- Полный интерфейс Gigabit Ethernet
- Обеспечивает безопасный доступ для новых высокоскоростных приложений в промышленном пространстве; до 10 порты из GE - 2x1 Гигабитный малый форм-фактор (Gigabit Small Form-Factor Подключаемый)SFP) восходящие линии связи, плюс 8x1 Гигабитная медь RJ45 нисходящий канал порты (с) PoE+ или не PoE) в небольшой системе форм-фактора; Соединяет высокоскоростные беспроводные точки доступа (802.11n, 802.11ac, 802.11ax); позволяет получить высокую четкость (HD) IP камеры и программируемые логические контроллеры (PLC• Поставляет несколько колец и резервируемый кольцевые топологии для новых конфигураций сети; Расширяет географическую масштабируемость, где требуется соединение на большие расстояния
- Помехоустойчивость
- CISPR 24 EN 55024 KN 35 EN 61000-4-2 Электростатический разряд (воздух –) 15kV Контакты - 8kV) EN 61000-4-3 излучаемый RF (10V/m UTP, 20V/m STP) EN 61000-4-4 Электромагнитные быстрые переходные процессы (4kV) EN 61000-4-5 Скачок ()2KV/1KV Власть, 4KV STP) EN 61000-4-6 проведенный RF (10Vrms UTP) EN 61000-4-10 Поврежденное колебательное магнитное поле (100 A/m) EN 61000-4-16 проведенный CM Беспорядки ()30V, Конт/300V, 1 сек EN 61000-4-17 Помехоустойчивость Риппла DC Власть10%) EN 61000-4-18 Поврежденная колебательная волна ()2.5kV, 1MHz) EN-61000-4-29 DC Провалы напряжения и перерывы EN 61000-4-8 Магнитное поле частот (Питание Frequency Magnetic Field)1000A/m)
- Программное обеспечение Определенный доступ
- Расширенный узел SD-Access, рабочий процесс REP Ring для расширенных узлов
- Промышленная мощность высокой плотности по Ethernet (PoE)
- Поддержка до 8 PoE/PoE+ порты [Властный бюджет - 240W]; контролирует затраты за счет ограничения проводки, распределительных панелей и выключателей; уменьшает потребности в оборудовании, тем самым требуя меньше места и уменьшая рассеивание тепла; обеспечивает готовность к использованию PoE устройств, таких как IP телефоны, камеры и беспроводные точки доступа
- Промышленное исполнение
- Построен для суровых условий и температурных диапазонов (от -40 ° C до + +75 ° C); Без вентилятора, конвекционное охлаждение без движущихся частей для длительной долговечности; Закаленный для вибрации, удара и скачка, а также электрического шумового помехоустойчивости; Соответствует многоотраслевым спецификациям для автоматизации, ITS и подстанционных сред; Улучшает время безотказной работы, производительность и безопасность промышленных систем и оборудования; Охватывает широкий спектр требований к приложениям Питание через Ethernet (PoE); Тревога I/O для мониторинга и сигнализации внешнего оборудования
- Промышленный Ethernet
- CIP Ethernet/IP, IEEE 1588 PTP v2 (по умолчанию и мощности), PROFINET
- Размеры (В × Ш × Г)
- 6 in. X 3.6 in. X 5.3 in. 15.2 cm. x 9.1 cm. x 13.5 cm
- Рейтинг MTBF (часы)
- 641,150
- Сигнальные входы
- 2 сигнализации, 1 сигнализация
- Система управления промышленной автоматизацией
- IEC 62443-4-1 IEC 62443-4-2
- Скорость пересылки
- Линейный тариф для всех порты и всех размеров пакетов
- Стандарты и сертификации безопасности
- Оборудование для информационных технологий: UL/CSA 60950-1, IEC 60950-1 CB со всеми отклонениями от страны UL/CSA 62368-1, IEC 62368-1 CB со всеми отклонениями от страны Промышленный пол (контрольное оборудование): UL/CSA 61010-2-201 CB отчет и сертификат в IEC/EN 61010-2-201 Опасные места: UL121201 (класс l, Div 2, группы A-D) CSA 213 (класс l, Div 2, группы A-D) UL/CSA 60079-0, -15 (класс l, зона 2, Gc/IIC) IEC 60079-0, -15 IECEx протокол испытаний (класс l, зона 2, Gc/IIC) EN 60079-0, -15 ATEX сертификат (класс l, зона 2, Gc/IIC) Кабинет корпуса требуется
- Съёмный накопитель
- USB 2,3, SD-карта 2
- Таблица одноадресных MAC
- 8K
- Технические характеристики / Cisco IE-3200-8P2S-E
- Cisco IE-3200-8P2S-E
- Удары и вибрация
- IEC 60068-2-27 (операционный шок, 50G, 3ms, половинчатый синус) IEC 60068-2-27 (неоперационный шок, 65-80G, 9ms, трапециевидный) MIL-STD-810, Метод 514.4 IEC 60068-2-6 (вибрационный синусиодальный, 5Hz-150Hz)
- Удобный для пользователя GUI, называемый WebUI
- Позволяет легко конфигурировать и контролировать; Устраняет необходимость в более сложных программах эмуляции терминалов.; Снижает стоимость развертывания
- Управление элементами
- Discovery, топология, инвентарь, управление изображениями программного обеспечения
- Условия при хранении
- Температура: -40°C до +85°C Высота: 15,000 ноги IEC 60068-2-14
- Флеш-память, доступная пользователю
- 1.5 GB
- Электропитание входы
- Двойные входные мощности DC
- Энергетика
- Умирающий вздох, классификация протоколов SCADA - GOOSE-сообщения, MODBUS TCP/IP
