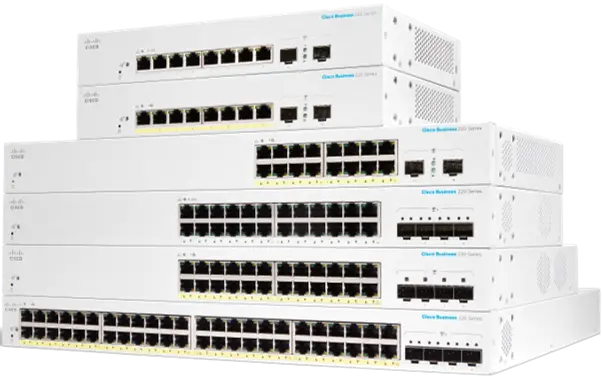

Коммутатор Cisco CBS220-24P-4X, 24 порта Gigabit Ethernet, PoE+, 4 uplink 10G SFP+, Cisco Business

Основные характеристики

IPv6

IPv6 host mode IPv6 через Ethernet IPv6/IPv4 Dual Stack IPv6 neighbour и router discovery (ND) IPv6 stateless address auto-configuration Path Maximum Transmission Unit (MTU) discovery Duplicate Address Detection (DAD) ICMP version 6

SNMP

Простые сетевые протоколы управления (SNMP) версии 1, 2c и 3 с поддержкой ловушек, а также SNMP версии 3 User-based Security Model (USM)

VLAN

Поддержка до 256 Виртуальные локальные сети (VLAN) одновременно на основе портов и 802.1Q VLANs Управление на основе тегов VLAN Гостевой VLAN

Влажность при хранении

10% – 90%относительный, без конденсации

Зеркалирование портов

Движение по А порт или VLAN может быть отражён в другой порт для анализа с помощью сетевого анализатора или RMON зонд. До 8 источник порты Можно отражать в одном направлении портПоддерживаются четыре сессии.

Кнопки

Кнопка сброса

Количество вентиляторов

2

Комплект поставки

Cisco Business 220 Серия Ethernet коммутатор; Силовой шнур или адаптер; комплект для монтажа; Руководство по быстрому старту

Модель

CBS220-24P-4X

Обновление прошивки

Обновление веб-браузера (HTTP / HTTPS) и протокол передачи файлов Trivial (TFTP); Двойные изображения для устойчивых обновлений прошивки

Производитель

Cisco

Прочее

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux или Mac OS), установленная на каждом компьютере в сети

Рабочая влажность

10% – 90%относительный, без конденсации

Рабочая температура

0-50° C

Сертификация

UL (UL 60950), CSA (CSA 22.2), знак CE, FCC Part 15 (CFR 47) Класс A, C-тик

Стандарты

IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3ad LACP, IEEE 802.3z Gigabit Ethernet, IEEE 802.3x Контроль потока, IEEE 802.1D (STP, GARP и GVRP), IEEE 802.1Q/p VLAN, IEEE 802.1w RSTP, IEEE 802.1s многократно STP, IEEE 802.1X Аутентификация доступа к портам, IEEE 802.3af, IEEE 802.3at, RFC 768 Запросить комментарии ()RFC) 783, RFC 791, RFC 792, RFC 793, RFC 813, RFC 879, RFC 896, RFC 826, RFC 854, RFC 855, RFC 856, RFC 858, RFC 894, RFC 919, RFC 922, RFC 920, RFC 950, RFC 1042, RFC 1071, RFC 1123, RFC 1141, RFC 1155, RFC 1157, RFC 1350, RFC 1533, RFC 1541, RFC 1624, RFC 1700, RFC 1867, RFC 2030, RFC 2616, RFC 2131, RFC 2132, RFC 3164, RFC 3411, RFC 3412, RFC 3413, RFC 3414, RFC 3415, RFC 2576, RFC 4330, RFC 1213, RFC 1215, RFC 1286, RFC 1442, RFC 1451, RFC 1493, RFC 1573, RFC 1643, RFC 1757, RFC 1907, RFC 2011, RFC 2012, RFC 2013, RFC 2233, RFC 2618, RFC 2665, RFC 2666, RFC 2674, RFC 2737, RFC 2819, RFC 2863, RFC 1157, RFC 1493, RFC 1215, RFC 3416

Таблица MAC-адресов

До 8,192 Контроль доступа к СМИ MAC) адреса

Температура хранения

-20°C до +70°C

Тип кабеля

Незащищенная скрученная пара (UTP) Категория 5 или лучше для 10BASE-T/100BASE-TX; UTP Категория 5 Ethernet или лучше 1000BASE-T

Тип устройства

Коммутатор

Фильтрация MAC-адресов

Поддерживается

Флеш-память

64 MB

Электропитание

100-240 V, 50-60 Hz, Внутренний: CBS220-16T-2G, CBS220-16P-2G, CBS220-24T-4G, CBS220-24P-4G, CBS220-24FP-4G, CBS220-48T-4G, CBS220-48P-4G, CBS220-24T-4X, CBS220-24P-4X, CBS220-24FP-4X, CBS220-48T-4X, CBS220-48P-4X, CBS220-48FP-4X 100-240 V, 50-60 Hz, Внешний: CBS220-8T-E-2G, CBS220-8P-E-2G, CBS220-8FP-E-2G

-AR

Аргентина

-AU

Австралия, Новая Зеландия

-BR

Бразилия

-CN

Китай

-EU

Европейская экономическая зона, Швейцария, Турция, Россия, Украина, Израиль, Объединенные Арабские Эмираты, Египет, Южная Африка, Индонезия, Филиппины, Вьетнам, Таиланд, Корея

-IN

Индия

-KR

Корея

-NA

США, Канада, Мексика, Колумбия, Чили и остальная часть Латинской Америки

-UK

Соединенное Королевство, Саудовская Аравия, Катар, Кувейт, Сингапур, Гонконг, Малайзия

802.3af PoE или 802.3at PoE+, доставляемые через любой из сетевых портов RJ-45 в рамках перечисленных бюджетов мощности

Поддержка коммутаторов 802.3af, 802.3at и Cisco Pre-Standard (наследие) PoE с максимальной мощностью 30 W за портЭто относится к следующим PoE-модели с поддержкой; максимальное количество порты предоставление PoE Мощность одновременно определяется общей PoE бюджет на коммутаторь, указанный ниже:

802.3af PoE или 802.3at PoE+, доставляемые через любой из сетевых портов RJ-45 в рамках перечисленных бюджетов мощности / PoE Питание Budget

195 W

ACLs

Ограничение скорости или падения на основе источника и назначения MAC, VLAN ID или IP адрес, протокол, портДифференцированный код сервиса (Digerialed Services Code Point)DSCP)/IP Прецедент, Протокол управления передачей (Transmission Control Protocol)TCP Протокол пользовательских дейтаграмм (User Datagram Protocol)UDP) источник и пункт назначения порты, 802.1p приоритет, Ethernet Тип протокола сообщений управления Интернетом (Internet Control Message Protocol)ICMP пакеты, Internet Group Management Protocol (IGMP пакеты, TCP Флаг поддержки до 512 правила

Bonjour

Коммутатор рекламирует себя с помощью протокола Bonjour

Cisco Business Dashboard

Поддержка прямого управления с помощью Cisco Business Dashboard и мобильного приложения. Устраняет необходимость установки отдельного аппаратного или виртуального устройства для зонда Cisco Business Dashboard Probe на месте.

Cisco Discovery Protocol

Коммутатор рекламирует себя с помощью протокола Cisco Discovery. Отображает краткую информацию для подключенных сетевых устройств Cisco, IP-телефонов и беспроводных точек доступа

DHCP (опции 12, 66, 67, 82, 129 и 150)

Опции DHCP облегчают более жесткое управление из центральной точки (сервер DHCP) для получения IP-адреса, автоконфигурации (с загрузкой файла конфигурации), реле DHCP и имени хоста.

IEEE 802.1X (роль аутентификатора)

802.1X: удаленная аутентификация (RADIUS) - аутентификация пользователя; Гость VLAN; Однохостовый, многохостовый и многосессионный режим

IPv6 ACL

Пакет IPv6 Drop или Rate Limit для аппаратного обеспечения

IPv6 приложения

Web/SSL, Telnet server/SSH, DHCP Client, DHCP Autoconfig, Cisco Discovery Protocol (CDP), Link Layer Discovery Protocol (LLDP)

Jumbo-кадр

Размеры рамы до 9,216 поддержанный

PoE по расписанию

Мощность PoE может быть включена или выключена на основе расписания, определенного пользователем, для экономии энергии.

Q в Q VLAN

VLAN прозрачно пересекают сеть провайдера услуг, изолируя трафик между клиентами.

QoS IPv6

Приоритет пакетов IPv6 в аппаратном обеспечении

RADIUS, TACACS+

Поддержка аутентификации RADIUS и Terminal Access Controller Access Control System (TACACS); Коммутаторь функций как клиент

Secure Sockets Layer (SSL)

Поддержка SSL: шифрует весь трафик HTTPS, позволяя получить безопасный доступ к GUI управления на основе браузера в коммутаторе

Spanning Tree Protocol (STP)

Поддерживается стандартная поддержка 802.1d Spanning Tree, включенная по умолчанию Fast convergence с использованием 802.1w (Rapid Spanning Tree [RSTP]) Поддерживаются несколько экземпляров Spanning Tree с использованием 802.1s (MSTP) 16 экземпляров

Автоматическое определение перекрёстного подключения (MDIX)

Автоматически настраивает пары передачи и приема, если установлен неправильный тип кабеля (кроссовер или прямой).

Агент Cisco Network Plug and Play (PnP)

Решение Cisco Network Plug and Play предоставляет простое, безопасное, унифицированное и интегрированное предложение для облегчения развертывания новых устройств филиалов или кампусов или для предоставления обновлений существующей сети. Решение обеспечивает единый подход к обеспечению маршрутизаторов, коммутаторов и беспроводных устройств Cisco с нулевым сенсорным развертыванием. Поддержка Cisco PnP Connect

Акустический шум

25°C: 42.7 dB

Блокировка очереди первым пакетом (HOL)

Блокировка HOL профилактика

Веб-браузер

Chrome, Firefox, Edge, Safari

Веб-интерфейс

Встроенная утилита конфигурации коммутатора для простой конфигурации устройства на основе браузера (HTTP / HTTPS). Поддержка конфигурации, панели управления системой, обслуживания системы и мониторинга

Голосовой авто VLAN

Голосовой трафик автоматически назначается VLAN для голосовой связи и обрабатывается с соответствующими уровнями QoS.

Двойной стек IPv4 и IPv6

Сосуществование обоих протокольных стеков для облегчения миграции

Другие функции управления

HTTP/HTTPS; Обновление TFTP; DHCP клиент; Протокол Bootstrap (BOOTP); Диагностика кабеля; пинг; трассировка; сислог

Защита DoS

Предотвращение атак DOS

Защита Spanning Tree от петель (Loop Guard)

Эта функция обеспечивает дополнительную защиту от пересылочных петель уровня 2 (петли STP).

Защита STP от BPDU (BPDU Guard)

Этот механизм защиты защищает сеть от недействительных конфигураций. порт разрешенный для BPDU Охрана закрывается, если BPDU сообщение получено по этому порт.

Защита портов

Создает возможность блокировки источника MAC адреса для портыОграничивает количество изученных MAC адрес

Интеллектуальное управление мощностью PoE

Поддержка переговоров о гранулированной мощности с CDP/LLDP связью с устройствами PD после классификации IEEE

Интерфейс командной строки

Скрипто-кли; Поддерживается полный CLI. Уровни 1 и 15 привилегий пользователя поддерживаются для CLI.

Кабель Ethernet

Категория 5e Ethernet сетевой кабель

Ключевая характеристика 1

24 порта Gigabit Ethernet

Ключевая характеристика 2

PoE+

Ключевая характеристика 3

4 uplink 10G SFP+

Ключевая характеристика 4

Cisco Business

Ключевая характеристика 5

медные порты RJ45

Коммутационная ёмкость (Гбит/с)

128

Коммутационная ёмкость / скорость пересылки, млн пакетов в секунду (mpps; пакеты 64 байта)

95.23

Масса корпуса

4.03 kg (8.88 lb)

Мобильное приложение Cisco Business

Мобильное приложение для Cisco Business Коммутатор и беспроводных продуктов. Помогает настроить локальную сеть за считанные минуты и обеспечить простое управление.

Наработка на отказ MTBF при 25°C (часы)

617,232

Обнаружение петель

Обнаружение Loopback обеспечивает защиту от циклов путем передачи пакетов протоколов циклов из порты на котором была включена защита от петли. Она работает независимо от STP.

Обнаружение сигнала

Автоматически выключает питание Gigabit Ethernet и 10/100 RJ-45 порты при обнаружении ссылки вниз Активный режим возобновляется без потери каких-либо пакетов, когда коммутатор обнаруживает ссылку вверх

Ограничение скорости

Входящий ограничитель трафика; исходящий Формирование трафика и rate control; на VLAN, на порти основанный на потоке

Ограничение широковещательных штормов

Трансляция, мультикаст и неизвестный Одноадресный

Описание исполнения

24 10/100/1000 PoE+ порты с 195 W бюджет 4 10G SFP+ порт

Отключение светодиодов портов

Светодиоды можно вручную отключить, чтобы сэкономить на энергии.

Отслеживание IGMP версий 1, 2 и 3

IGMP ограничивает пропускную способность многоадресного трафика только для запрашивающих; 256 мультикастовых групп

Отслеживание MLD v1/2

Доставка пакетов IPv6 только на нужные приемники

Пакетный буфер

Все числа агрегированы по всем порты Буферы динамически распределяются.

Пакетный буфер / ёмкость

12 МБ

Память процессора управления

256 MB

Планирование очередей

Строгое распределение приоритетов и очередей с утяжеленным круглосуточным (WRR) на основе DSCP и класса обслуживания (802.1p/CoS)

Поддерживаемые стандарты RFC IPv6

RFC 4443 (который устарел) RFC2463) - ICMP версия 6 RFC 4291 (который устарел) RFC 3513) - IPv6 адресная архитектура RFC 4291 - IPv6 адресованная архитектура RFC 2460 - IPv6 спецификация RFC 4861 (который устарел) RFC 2461- Открытие соседа для IPv6 RFC 4862 (который устарел) RFC 2462) - IPv6 автоконфигурация адреса Stateless RFC 1981 - Путь. MTU открытие RFC 4007 - IPv6 Архитектура сферических адресов RFC 3484 - Стандартный механизм выбора адресов

Портовая группировка

Поддержка IEEE 802.3ad Протокол контроля агрегации ссылок (Link Aggregation Control Protocol)LACP); До 8 группы; До 8 порты в группе с 16 кандидат порты Для каждого (динамического) 802.3ad баланс нагрузки на основе источника и назначения MAC адрес, источник и пункт назначения MAC/IP

Порты / общее количество портов системы

24 Gigabit Ethernet + 4 10 Gigabit Ethernet

Порты / порты RJ-45

24 Gigabit Ethernet

Порты / порты восходящей связи

4 10G SFP+

Потребляемая мощность / тепловыделение (BTU/hr)

848.6

Потребляемая мощность / энергопотребление с PoE

110V=248.7W 220V=244.4W

Потребляемая мощность / энергопотребление системы

110V=36.9W 220V=37.6W

Предварительно стандартный PoE

Поддержка Cisco Pre-Standard PoE

Протокол Secure Shell (SSH)

SSH является безопасной заменой трафика Telnet. SCP также использует SSH. Поддерживаются SSH v1 и v2.

Протокол обнаружения уровня связи (LLDP) (802.1ab) с расширениями LLDP-MED

LLDP позволяет коммутатору рекламировать свою идентификацию, конфигурацию и возможности на соседних устройствах, которые хранят данные в MIB. LLDP-MED - это усовершенствование LLDP, которое добавляет расширения, необходимые для IP-телефонов.

Протоколы регистрации VLAN GVRP и регистрации атрибутов GARP

Протоколы для автоматического распространения и настройки VLAN в подключенном домене

Работа портов по расписанию

Ссылка вверх или вниз на основе пользовательского расписания (когда порт административно вверху.

Размеры корпуса (Ш × Г × В)

440 x 257 x 44 mm (17.3 x 10.1 x 1.7 in)

Светодиодная индикация

Система, Link/Act, Скорость

Синхронизация времени

Простой сетевой протокол времени (SNTP)

Сообщение при входе

Настраиваемые несколько баннеров для веб-сайтов, а также CLI

Соответствие требованиям EEE (802.3az)

Поддержка 802.3az энергоэффективный Ethernet на всех порты; существенно снизить энергопотребление, когда пропускная способность канала связи не полностью используется

Суффикс

Страна/регион

Текстовые редактируемые конфигурационные файлы

Конфигурационные файлы можно редактировать с помощью текстового редактора и загружать на другой коммутатор, облегчая массовое развертывание.

Удалённый мониторинг (RMON)

Встроенный программный агент RMON поддерживает 4 группы RMON (история, статистика, тревоги и события) для улучшения управления трафиком, мониторинга и анализа.

Узел запросов IGMP

IGMP-квир используется для поддержки многоадресного домена уровня 2 слежения за коммутаторами в отсутствие многоадресного маршрутизатора.

Управление перегрузкой

Алгоритм предотвращения заторов TCP необходим для снижения и предотвращения глобальной синхронизации потерь TCP.

Уровни приоритета

8 Железнодорожные очереди на порт
