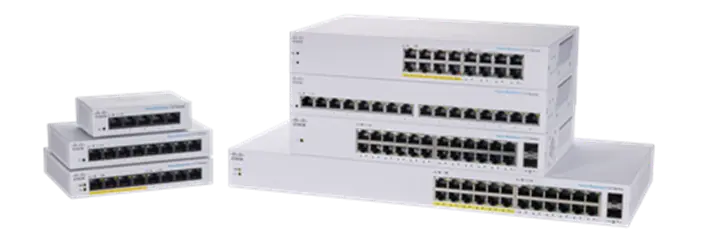

Неуправляемый коммутатор Cisco CBS110-16PP, 16 портов Gigabit Ethernet, PoE, локальная сеть, Cisco Business
Основное описание о неуправляемом коммутаторе Cisco CBS110-16PP
Cisco CBS110-16PP — неуправляемый коммутатор для простого подключения устройств к локальной Ethernet-сети без настройки управляющих функций. Основные особенности исполнения: 16 портов Gigabit Ethernet, PoE, локальная сеть, Cisco Business, медные порты RJ45. Устройство состоит из портов Ethernet, коммутационной электроники, корпуса и питания. Модель относится к семейству Cisco Business 110. Подбор конфигурации начинают с требований к подключению и размещению. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Задержка важна для голосового трафика и интерактивных приложений. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Параметр «таблица mac-адресов»: 2K addresses for CBS110-5T-D 8K addresses for all other models. Параметр «порты / total system ports»: 16 Gigabit Ethernet.
Функциональные возможности и принцип работы
Коммутатор передаёт Ethernet-кадры между физически подключёнными устройствами. Выбор модели определяется числом подключений и необходимостью питания устройств по сети. Таблица MAC-адресов помогает направить кадр к нужному получателю. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства. Резервный путь проектируют отдельно от обычной рабочей линии.
Технические особенности
- Модель: CBS110-16PP
- Тип устройства: Неуправляемый коммутатор
- Особенность исполнения 1: 16 портов Gigabit Ethernet
- Особенность исполнения 2: PoE
- Особенность исполнения 3: локальная сеть
- Особенность исполнения 4: Cisco Business
- Особенность исполнения 5: медные порты RJ45
- Таблица MAC-адресов: 2K addresses for CBS110-5T-D 8K addresses for all other models
- Порты / Total system ports: 16 Gigabit Ethernet
- Порты / RJ-45 ports: 16 Gigabit Ethernet
- Электропитание over Ethernet (PoE) 802.3af / Power dedicated to PoE: 64W
- Электропитание over Ethernet (PoE) 802.3af / Number of ports that support PoE: 8
- Светодиодная индикация: Power, link/activity (cable diagnostics, loop detection), Gigabit, PoE * , Max PoE * * if present
- Тип кабеля: Category 5e or better
- Монтаж options: Настольный, wall-mount or rack mount
- Флеш-память: 16 MB for CBS110-16T, CBS110-16PP 8 MB for CBS110-24T, CBS110-24PP
- Процессор управления: 400 MHz ARM for CBS110-16T, CBS110-16PP, CBS110-24T, CBS110-24PP
- Процессор управления memory: 128 MB for CBS110-16T, CBS110-16PP 64 MB for CBS110-24T, CBS110-24PP
- Пакетный буфер: All numbers are aggregate across all порты as the buffers are dynamically shared:
Применение
Cisco CBS110-16PP рассматривают для простого подключения устройств к локальной Ethernet-сети без настройки управляющих функций. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. При переносе оборудования сохраняют сведения о каждом подключении. Оборудование выбирают для узла с определённой нагрузкой и условиями размещения. Временную тестовую установку отделяют от производственного сегмента. При расширении действующей системы сохраняют её схему адресации и доступа.
Преимущества Cisco CBS110-16PP
При подборе Циско CBS110-16PP оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 16 портов Gigabit Ethernet. При расчёте узла также учитывают poe. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Медное подключение используют для коротких трасс с подходящим кабелем. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Состав питания проверяют вместе с условиями подключения на площадке. Конфигурацию проверяют как целое, включая питание и соединительные кабели. Интерфейсную совместимость проверяют по разъёму, скорости и поддерживаемому режиму.
Конструкция и технические особенности CBS110-16PP
Монтажный комплект согласуют с конкретным корпусом. Массу учитывают при выборе крепления и способа установки. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. Защиту подключений от случайного воздействия предусматривают на уровне монтажного решения. Условия помещения сопоставляют с указанными температурой и влажностью. Сервисный доступ к подключению сохраняют после окончательной установки.
Монтаж и эксплуатация
До включения сверяют напряжение питания с параметрами выбранного исполнения. Тестовый запуск проводят до подключения критичной нагрузки. Проверку питания проводят вместе с резервным сценарием площадки. Мониторинг настраивают на события, важные для данного узла. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам. Перед запуском проверяют целостность кабелей и надёжность креплений.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco CBS110-24PP: 24 порта Gigabit Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco CBS110-16T: неуправляемое подключение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения. Резервирование и условия размещения включают в сравнительную спецификацию. Условия эксплуатации проверяют для каждого рассматриваемого исполнения.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Влажность при хранении
- 5% – 90%относительный, без конденсации
- Количество вентиляторов
- Безумный
- Модель
- CBS110-16PP
- Производитель
- Cisco
- Рабочая влажность
- 10% – 90%относительный, без конденсации
- Рабочая температура
- 32° до 122°F (0° до 50°C)
- Стандарты
- IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3z Gigabit Ethernet, IEEE 802.3x Flow Control, 802.1p Priority, Energy Efficient Ethernet, 802.3af, Питание через Ethernet
- Таблица MAC-адресов
- 2K адреса для CBS110-5T-D 8K адреса для всех других моделей
- Температура хранения
- -4° до 158°F (от –20° до 70°C)
- Тип кабеля
- Категория 5e или лучше
- Тип устройства
- Неуправляемый коммутатор
- Флеш-память
- 16 МБ для CBS110-16T, CBS110-16PP 8 МБ для CBS110-24T, CBS110-24PP
- Электропитание
- 100-240 В, 50-60 Гц, внешний, универсальный: CBS110-5T-D, CBS110-8T-D, CBS110-8PP-D 100-240V, 50-60 Гц, внутренний, универсальный: CBS110-16T, CBS110-16PP, CBS110-24T, CBS110-24PP
- Энергоэффективность
- Поддержка IEEE 802.3az на все медные Gigabit Ethernet порты
- -AR
- Аргентина
- -AU
- Австралия, Новая Зеландия
- -BR
- Бразилия
- -CN
- Китай
- -EU
- Европейская экономическая зона, Швейцария, Турция, Россия, Украина, Израиль, Объединенные Арабские Эмираты, Египет, Южная Африка, Индонезия, Филиппины, Вьетнам, Таиланд, Корея
- -IN
- Индия
- -JP
- Япония
- -KR
- Корея
- -NA
- США, Канада, Мексика, Колумбия, Чили и остальная часть Латинской Америки
- -UK
- Соединенное Королевство, Саудовская Аравия, Катар, Кувейт, Сингапур, Гонконг, Малайзия
- Jumbo-кадр
- 9216 байт
- Акустический шум
- Не применяется
- Блокировка очереди первым пакетом (HOL)
- Блокировка HOL профилактика
- Варианты монтажа
- Настольный, крепление на стене или крепление на стойке
- Диагностика кабелей
- Быстрое выявление и устранение неисправностей сетевого кабеля и/или шортов
- Замок физической безопасности
- Kensington замок слот
- Ключевая характеристика 1
- 16 портов Gigabit Ethernet
- Ключевая характеристика 2
- PoE
- Ключевая характеристика 3
- локальная сеть
- Ключевая характеристика 4
- Cisco Business
- Ключевая характеристика 5
- медные порты RJ45
- Коммутационная ёмкость Все коммутатори имеют скорость провода и неблокировку / емкость в миллионах пакетов в секунду (mpps)64 байт
- 23.8 млн.
- Коммутационная ёмкость Все коммутатори имеют скорость провода и неблокировку / переключение емкости в гигабитах в секунду (Gbps)
- 32 Гбит/с
- Масса корпуса
- 1.57 kg (3.46 lb)
- Медиа-зависимый интерфейс
- Автоматический медиазависимый интерфейс (MDI) и кроссовер MDI (MDI-X)
- Наработка на отказ MTBF при 25°C (часы)
- 1,971,811
- Обнаружение петли
- Помогает обнаружить петли в сети, чтобы избежать штормов
- Описание исполнения
- 16 10/100/1000 порты (8 поддержка PoE с 64W энергетический бюджет; Для установки в стойку
- Пакетный буфер
- Все числа агрегированы по всем порты Как динамически распределяются буферы:
- Пакетный буфер / ёмкость
- 2 Мбит
- Память процессора управления
- 128 МБ для CBS110-16T, CBS110-16PP 64 МБ для CBS110-24T, CBS110-24PP
- Порты / общее количество портов системы
- 16 Gigabit Ethernet
- Порты / порты RJ-45
- 16 Gigabit Ethernet
- Порты Комбо-порты ()RJ-45 + Малый форм-фактор встраиваемый [SFP])
- –
- Потребляемая мощность в худшем случае / Тепловыделение (BTU/hr)
- 248.3
- Потребляемая мощность в худшем случае / Энергопотребление с PoE
- 110V=72.77W 220V=72.72W
- Потребляемая мощность в худшем случае / Энергопотребление системы
- 110V=11.51W 220V=11.8W
- Процессор управления
- 400 МГц ARM для CBS110-16T, CBS110-16PP, CBS110-24T, CBS110-24PP
- Размеры корпуса (Ш × Г × В)
- 279 x 170 x 44 mm (11 x 6.7 x 1.73 in)
- Светодиодная индикация
- Мощность, связь/активность (диагностика кабеля, обнаружение петли), Гигабит, PoE *, Максимум PoE * *, если присутствует
- Соблюдение/сертификаты
- UL (UL 60950), CSA (CSA 22.2), знак CE, FCC Part 15 (CFR 47) Class A, FCC Class B * * выберите модели
- Суффикс
- Страна/регион
- Электропитание над Ethernet (PoE) 802.3af / Сила, предназначенная для PoE
- 64W
- Электропитание над Ethernet (PoE) 802.3af Количество портов, поддерживающих PoE
- 8
