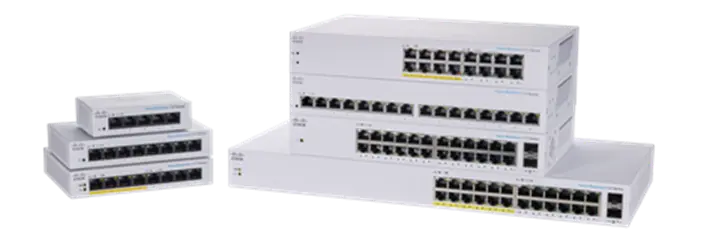

Неуправляемый коммутатор Cisco CBS110-8T-D, 8 портов Gigabit Ethernet, неуправляемое подключение, локальная сеть, Cisco Business
Основное описание о неуправляемом коммутаторе Cisco CBS110-8T-D
Cisco CBS110-8T-D — неуправляемый коммутатор для простого подключения устройств к локальной Ethernet-сети без настройки управляющих функций. Основные особенности исполнения: 8 портов Gigabit Ethernet, неуправляемое подключение, локальная сеть, Cisco Business, медные порты RJ45. Устройство состоит из портов Ethernet, коммутационной электроники, корпуса и питания. Модель относится к семейству Cisco Business 110. Подбор конфигурации начинают с требований к подключению и размещению. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Полезную полосу оценивают по одновременно работающим источникам данных. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Параметр «таблица mac-адресов»: 2K addresses for CBS110-5T-D 8K addresses for all other models. Параметр «порты / total system ports»: 8 Gigabit Ethernet.
Функциональные возможности и принцип работы
Выбор модели определяется числом подключений и необходимостью питания устройств по сети. Таблица MAC-адресов помогает направить кадр к нужному получателю. Коммутатор передаёт Ethernet-кадры между физически подключёнными устройствами. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Задержка важна для голосового трафика и интерактивных приложений.
Технические особенности
- Модель: CBS110-8T-D
- Тип устройства: Неуправляемый коммутатор
- Особенность исполнения 1: 8 портов Gigabit Ethernet
- Особенность исполнения 2: неуправляемое подключение
- Особенность исполнения 3: локальная сеть
- Особенность исполнения 4: Cisco Business
- Особенность исполнения 5: медные порты RJ45
- Таблица MAC-адресов: 2K addresses for CBS110-5T-D 8K addresses for all other models
- Порты / Total system ports: 8 Gigabit Ethernet
- Порты / RJ-45 ports: 8 Gigabit Ethernet
- Светодиодная индикация: Power, link/activity (cable diagnostics, loop detection), Gigabit, PoE * , Max PoE * * if present
- Тип кабеля: Category 5e or better
- Монтаж options: Настольный, wall-mount or rack mount
- Флеш-память: 16 MB for CBS110-16T, CBS110-16PP 8 MB for CBS110-24T, CBS110-24PP
- Процессор управления: 400 MHz ARM for CBS110-16T, CBS110-16PP, CBS110-24T, CBS110-24PP
- Процессор управления memory: 128 MB for CBS110-16T, CBS110-16PP 64 MB for CBS110-24T, CBS110-24PP
- Пакетный буфер: All numbers are aggregate across all порты as the buffers are dynamically shared:
- Размеры корпуса (Ш × Г × В): 160 x 104 x 30 mm (6.30 x 4.07 x 1.18 in)
- Масса корпуса: 0.43 kg (0.94 lb)
Применение
Cisco CBS110-8T-D рассматривают для простого подключения устройств к локальной Ethernet-сети без настройки управляющих функций. При переносе оборудования сохраняют сведения о каждом подключении. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Перед проектированием составляют перечень подключений и задач площадки. Требования к непрерывной работе учитывают при проектировании резервирования. Для новой площадки оборудование подбирают вместе с остальной инфраструктурой.
Преимущества Cisco CBS110-8T-D
При подборе Циско CBS110-8T-D оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 8 портов Gigabit Ethernet. При расчёте узла также учитывают неуправляемое подключение. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Медное подключение используют для коротких трасс с подходящим кабелем. План портов помогает связать номер разъёма с конкретной линией и её назначением.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства. Рабочую версию ПО согласуют с подключаемым оборудованием и выбранными функциями. Состав питания проверяют вместе с условиями подключения на площадке. Поддерживаемые возможности отделяют от фактически включённых функций конфигурации.
Конструкция и технические особенности CBS110-8T-D
Корпус и подключения должны оставаться доступными для осмотра. Выбранное исполнение сверяют с механическими ограничениями объекта. Сведения о габаритах используют для подготовки схемы размещения. Индикация помогает определить состояние соединений при первичной проверке. Исполнение питания выбирают с учётом доступных вводов на площадке. Массу учитывают при выборе крепления и способа установки.
Монтаж и эксплуатация
Контакты и разъёмы защищают от загрязнения в соответствии с условиями площадки. Подключения выполняют по заранее подготовленному плану портов. Питающую линию рассчитывают с учётом потребления выбранной конфигурации. Тестовый запуск проводят до подключения критичной нагрузки. Проверку питания проводят вместе с резервным сценарием площадки. Перед расширением проверяют текущую загрузку питания и интерфейсов.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco CBS110-5T-D: 5 портов Gigabit Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco CBS110-16T: 16 портов Gigabit Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Варианты с разным назначением не следует считать прямой заменой друг друга. Более крупная платформа оправдана, когда требуются дополнительные подключения или ресурсы. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Перед заказом проверяют региональный вариант и состав поставки.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Влажность при хранении
- 5% – 90%относительный, без конденсации
- Количество вентиляторов
- Безумный
- Модель
- CBS110-8T-D
- Производитель
- Cisco
- Рабочая влажность
- 10% – 90%относительный, без конденсации
- Рабочая температура
- 32° до 122°F (0° до 50°C)
- Стандарты
- IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3z Gigabit Ethernet, IEEE 802.3x Flow Control, 802.1p Priority, Energy Efficient Ethernet, 802.3af, Питание через Ethernet
- Таблица MAC-адресов
- 2K адреса для CBS110-5T-D 8K адреса для всех других моделей
- Температура хранения
- -4° до 158°F (от –20° до 70°C)
- Тип кабеля
- Категория 5e или лучше
- Тип устройства
- Неуправляемый коммутатор
- Флеш-память
- 16 МБ для CBS110-16T, CBS110-16PP 8 МБ для CBS110-24T, CBS110-24PP
- Электропитание
- 100-240 В, 50-60 Гц, внешний, универсальный: CBS110-5T-D, CBS110-8T-D, CBS110-8PP-D 100-240V, 50-60 Гц, внутренний, универсальный: CBS110-16T, CBS110-16PP, CBS110-24T, CBS110-24PP
- Энергоэффективность
- Поддержка IEEE 802.3az на все медные Gigabit Ethernet порты
- -AR
- Аргентина
- -AU
- Австралия, Новая Зеландия
- -BR
- Бразилия
- -CN
- Китай
- -EU
- Европейская экономическая зона, Швейцария, Турция, Россия, Украина, Израиль, Объединенные Арабские Эмираты, Египет, Южная Африка, Индонезия, Филиппины, Вьетнам, Таиланд, Корея
- -IN
- Индия
- -JP
- Япония
- -KR
- Корея
- -NA
- США, Канада, Мексика, Колумбия, Чили и остальная часть Латинской Америки
- -UK
- Соединенное Королевство, Саудовская Аравия, Катар, Кувейт, Сингапур, Гонконг, Малайзия
- Jumbo-кадр
- 9216 байт
- Акустический шум
- Не применяется
- Блокировка очереди первым пакетом (HOL)
- Блокировка HOL профилактика
- Варианты монтажа
- Настольный, крепление на стене или крепление на стойке
- Диагностика кабелей
- Быстрое выявление и устранение неисправностей сетевого кабеля и/или шортов
- Замок физической безопасности
- Kensington замок слот
- Ключевая характеристика 1
- 8 портов Gigabit Ethernet
- Ключевая характеристика 2
- неуправляемое подключение
- Ключевая характеристика 3
- локальная сеть
- Ключевая характеристика 4
- Cisco Business
- Ключевая характеристика 5
- медные порты RJ45
- Коммутационная ёмкость Все коммутатори имеют скорость провода и неблокировку / емкость в миллионах пакетов в секунду (mpps)64 байт
- 11.9 млн.
- Коммутационная ёмкость Все коммутатори имеют скорость провода и неблокировку / переключение емкости в гигабитах в секунду (Gbps)
- 16 Гбит/с
- Масса корпуса
- 0.43 kg (0.94 lb)
- Медиа-зависимый интерфейс
- Автоматический медиазависимый интерфейс (MDI) и кроссовер MDI (MDI-X)
- Наработка на отказ MTBF при 25°C (часы)
- 2,066,844
- Обнаружение петли
- Помогает обнаружить петли в сети, чтобы избежать штормов
- Описание исполнения
- 8 10/100/1000 порты; Настольный (не смонтированный)
- Пакетный буфер
- Все числа агрегированы по всем порты Как динамически распределяются буферы:
- Пакетный буфер / ёмкость
- 2 Мбит
- Память процессора управления
- 128 МБ для CBS110-16T, CBS110-16PP 64 МБ для CBS110-24T, CBS110-24PP
- Порты / общее количество портов системы
- 8 Gigabit Ethernet
- Порты / порты RJ-45
- 8 Gigabit Ethernet
- Порты Комбо-порты ()RJ-45 + Малый форм-фактор встраиваемый [SFP])
- –
- Потребляемая мощность в худшем случае / Тепловыделение (BTU/hr)
- 14.50
- Потребляемая мощность в худшем случае / Энергопотребление с PoE
- Не применяется
- Потребляемая мощность в худшем случае / Энергопотребление системы
- 110V=4.25W 220V=4.33W
- Процессор управления
- 400 МГц ARM для CBS110-16T, CBS110-16PP, CBS110-24T, CBS110-24PP
- Размеры корпуса (Ш × Г × В)
- 160 x 104 x 30 mm (6.30 x 4.07 x 1.18 in)
- Светодиодная индикация
- Мощность, связь/активность (диагностика кабеля, обнаружение петли), Гигабит, PoE *, Максимум PoE * *, если присутствует
- Соблюдение/сертификаты
- UL (UL 60950), CSA (CSA 22.2), знак CE, FCC Part 15 (CFR 47) Class A, FCC Class B * * выберите модели
- Суффикс
- Страна/регион
