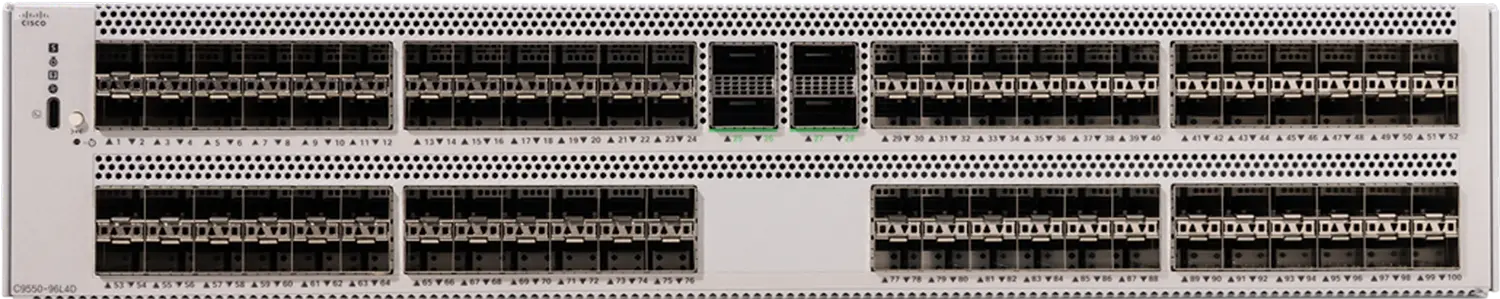

Коммутатор Cisco C9550-96L4D, 96 портов 1/10/25/50G, 4 uplink 40/100/400G, Cisco Silicon One, резервируемое питание
Основное описание о коммутаторе Cisco C9550-96L4D
Cisco C9550-96L4D — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 96 портов 1/10/25/50G, 4 uplink 40/100/400G, Cisco Silicon One, резервируемое питание, агрегация и ядро сети. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Cisco C9550. Подбор конфигурации начинают с требований к подключению и размещению. План портов помогает связать номер разъёма с конкретной линией и её назначением. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Полезную полосу оценивают по одновременно работающим источникам данных. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Параметр «минимальное число блоков питания»: 1. Параметр «входное напряжение»: See Table 8.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Избыточное количество переходников усложняет диагностику физической линии. Медное подключение используют для коротких трасс с подходящим кабелем. Скорость порта и скорость соседнего оборудования согласуют до включения линии.
Технические особенности
- Модель: C9550-96L4D
- Тип устройства: Коммутатор
- Особенность исполнения 1: 96 портов 1/10/25/50G
- Особенность исполнения 2: 4 uplink 40/100/400G
- Особенность исполнения 3: Cisco Silicon One
- Особенность исполнения 4: резервируемое питание
- Особенность исполнения 5: агрегация и ядро сети
- Минимальное число блоков питания: 1
- Входное напряжение: See Table 8
- Температура хранения: -40° to 70°C (-40° to 158°F)
- Блок питания efficiency: 94% (115VAC 50% load) 96% (230VAC 50% load)
- Наработка на отказ MTBF: 7,937,420 часов
- Коммутация L2: Available
- IP-маршрутизация: Available
- Маршрутизация IPv6: Available
- Минимальная версия ПО: IOS XE Release 26.2.1
- Коммутационные ASIC: 1x E100
- Системная пропускная способность: До 6.4 Тбит/с
- Пропускная способность ASIC: 6.4 Тбит/с
Применение
Cisco C9550-96L4D рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Задержка важна для голосового трафика и интерактивных приложений. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Для организации эксплуатации фиксируют назначение устройства и схему подключения. Выбор исполнения должен учитывать условия помещения и режим работы. Проект должен обеспечивать доступ к устройству после завершения монтажа.
Преимущества Cisco C9550-96L4D
При подборе Циско C9550-96L4D оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 96 портов 1/10/25/50G. При расчёте узла также учитывают 4 uplink 40/100/400g. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Спецификация должна фиксировать и аппаратную платформу, и необходимые права использования ПО. Для установки в стойку заранее выбирают соответствующие монтажные принадлежности. Опциональные компоненты заказывают только после проверки поддержки выбранным исполнением.
Конструкция и технические особенности C9550-96L4D
Расположение кабелей должно сохранять возможность чтения маркировки портов. Массу учитывают при выборе крепления и способа установки. Габариты проверяют вместе с необходимым пространством для подключения кабелей. Размещение должно обеспечивать штатный отвод тепла. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Глубину корпуса учитывают вместе с изгибом питающего и сетевого кабеля.
Монтаж и эксплуатация
Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Перед расширением проверяют текущую загрузку питания и интерфейсов. До включения сверяют напряжение питания с параметрами выбранного исполнения. Учётная запись управления должна соответствовать принятой политике доступа. Питающую линию рассчитывают с учётом потребления выбранной конфигурации. Перед запуском проверяют целостность кабелей и надёжность креплений.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9550-24L4CD: 24 порта 1/10/25/50G; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco C9550-48L4CD: 48 портов 1/10/25/50G; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Наиболее подходящую конфигурацию определяют по фактической нагрузке. Для будущего расширения сравнивают доступные слоты и свободные интерфейсы. Потребление и охлаждение учитывают вместе со стоимостью комплекта. Сравнение выполняют при одинаковой задаче и сопоставимой конфигурации.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- AS/NZS 62368.1 ANSI/ UL 60950-1 CAN/ CSA-C22.2 Нет. 60950-1 CAN/ CSA-C22.2 Нет. 62368-1 ANSI/ UL 62368-1 EN/ IEC 62368-1 CNS 15598
- Входное напряжение
- См. таблицу 8
- Количество отсеков для блоков питания
- 2
- Модель
- C9550-96L4D
- Оперативная память DRAM
- 32 GB
- Производитель
- Cisco
- Температура хранения
- -40° до 70°C (-40° до 158°F)
- Тип устройства
- Коммутатор
- Флеш-память
- 18 GB
- ASIC
- E100
- Border Gateway Protocol (BGP) Ethernet VPN (EVPN)
- Поддерживается
- C9K-PWR-1100WAC
- 3200 BTU
- C9K-PWR-750WAC
- -
- Cisco StackWise Virtual
- Поддерживается
- Flexible NetFlow (FNF)
- Поддерживается
- IP LPM маршруты 1
- 1,000,000
- IP-маршрутизация
- Поддерживается
- Jumbo-кадры
- 9216
- MAC-адреса
- 128,000
- MPLS VPN метки 2
- 64,000
- Per-VLAN Spanning Tree (PVST)
- 4094
- RoHS
- Продукт RoHS 6 совместим с исключениями для шаров с решетчатой решеткой (BGA) и соединителей со свинцовым прессом.
- Активные VLAN
- 4094
- Виртуальные интерфейсы коммутатора (SVI)
- 4000
- Виртуальные порты STP (Port * VLANs) для многократного дерева сканирования (MST)
- 100,000
- Внеполосное управление
- Поддерживается
- Возможности / C9550-48L4CD, C9550-32C, C9550-24L4CD
- C9550-48L4CD, C9550-32C, C9550-24L4CD
- Время удержания выходного напряжения
- 20 мс
- Входные разъёмы блоков питания
- AC IEC 60320 C16
- Генерическая инкапсуляция маршрутизации (GRE) туннели
- 1000
- Группы безопасности и объектов
- 24,000
- Дата вступления в силу
- Гарантия на оборудование начинается с даты отправки клиенту (и в случае перепродажи реселлером Cisco, не более чем через 90 дней после первоначальной отправки Cisco).
- Диапазон входного напряжения и частота
- 90-264VAC 47-63Hz
- Доступ к Cisco.com
- Гарантия позволяет гостевому доступу только на Cisco.com.
- Ёмкость SSD
- До 960 GB
- Замена аппаратного обеспечения
- Cisco или ее сервисный центр будут прилагать коммерчески разумные усилия для отправки запасной части на адрес клиента в течение следующего рабочего дня после выдачи действительного запроса RMA. Фактические сроки доставки могут варьироваться в зависимости от местоположения клиента. Налоги и пошлины могут применяться и будут нести получатели заменяющей части.
- Записи NetFlow (IPv4/IPv6)
- 32,000 проникновение и 32,000 выход
- Идентификаторы VLAN
- 4094
- Интерфейсы AppGig
- 2x 10G
- Ключевая характеристика 1
- 96 портов 1/10/25/50G
- Ключевая характеристика 2
- 4 uplink 40/100/400G
- Ключевая характеристика 3
- Cisco Silicon One
- Ключевая характеристика 4
- резервируемое питание
- Ключевая характеристика 5
- агрегация и ядро сети
- Количество записей NetFlow 1
- 32,000 проникновение, 32,000 выход
- Количество записей протокола обнаружения соседей (NDP)
- 128,000
- Количество записей протокола разрешения адресов (ARP)
- 128,000
- Количество правил ACL безопасности (IPv4/IPv6)
- 21,000 проникновение и 21,000 выход
- Количество правил QoS ACL (IPv4/IPv6)
- 5,000
- Коммутационные ASIC
- 1x E100
- Коммутация L2
- Поддерживается
- Корпоративная безопасность
- Поддерживается
- КПД блока питания
- 94% (115VAC 50% нагрузки) 96% (230VAC 50% нагрузки)
- Маршрутизация IPv6
- Поддерживается
- Маршрутизация многоадресного трафика IP
- Поддерживается
- Маршрутизация многоадресного трафика IPv6
- Поддерживается
- Маршруты к IP-узлам 1
- 128,000
- Маршруты многоадресной передачи IP 1
- 16,000
- Минимальная версия ПО
- iOS XE Версия 26.2.1
- Минимальное число блоков питания
- 1
- Многоадресные маршруты
- 16,000
- Модель / Cisco Модель C9550 E104
- C9550-48L4CD, C9550-32C, C9550-24L4CD
- Наработка на отказ MTBF
- 7,937,420 часов
- Общее количество IPv6 маршрутов
- 500,000
- Общее количество MAC-адресов
- 128,000
- Общее количество маршрутов IPv4
- 1,000,000
- Относительная влажность при эксплуатации и хранении, без конденсации
- Относительная влажность, работающая: 10% – 85% (без конденсации) Относительная влажность, недействующая: 0% – 95% (без конденсации)
- Отслеживание IGMP/MLD 1
- 8,000
- Пакетный буфер
- 64 MB
- Память для приложений
- До 8 GB
- Поддерживаемые устройства
- Применяется для умных коммутаторов Cisco серии C9550.
- Показатель пересылки (Bpps)
- До 3.9
- Программируемость
- Поддерживается
- Программно определяемый доступ (SD-Access)
- Поддерживается
- Пропускная способность ASIC
- 6.4 Тбит/с
- Пропускная способность системы (Tbps)
- До 6.4
- Протокол Spanning Tree Protocol (STP) для виртуальных портов (Port * VLANs)
- 32,000
- Протокол управления интернет-группами (IGMP) / Multicast Listener Discovery (MLD)
- 8,000
- Процессор управления
- AMD X86 3.3 GHz 8-ядерный
- Процессоры для приложений
- До 4 vCPU
- Рутинная маршрутизация (PBR) 1
- 8000
- Системная пропускная способность
- До 6.4 Тбит/с
- Скорость пересылки
- До 3.9 млрд пакетов/с
- Соответствие нормативам
- Товары соответствуют маркировке CE в соответствии с директивами 2014/30/EU и 2014/35/EU
- Списки контроля доступа QoS (ACL) 1
- 5000 входов, 5000 выходов
- Списки контроля доступа безопасности (ACL) 1
- 21,000 проникновение, 21,000 выход
- Стационарная переключение (SSO) с помощью StackWise Virtual
- Поддерживается
- ЭМС: излучение
- CISPR32 EN 55032 EN 61000-3-3 EN IEC 61000-3-2 EN 300 386 V2.1.23 47 CFR FCC Часть 15 ICES-003 Вопрос 7 KS C 9832 VCCI-CISPR 32 CNS 15936 TEC 11016:2016_TEC/SD/DD/EMC-221/05/OCT-16
- ЭМС: помехоустойчивость
- CISPR35 EN 55035 EN IEC 61000-6-1 EN IEC 61000-6-2 EN 300 386 V2.1.23 KS C 9835 TEC 11016:2016_TEC/SD/DD/EMC-221/05/OCT-16
