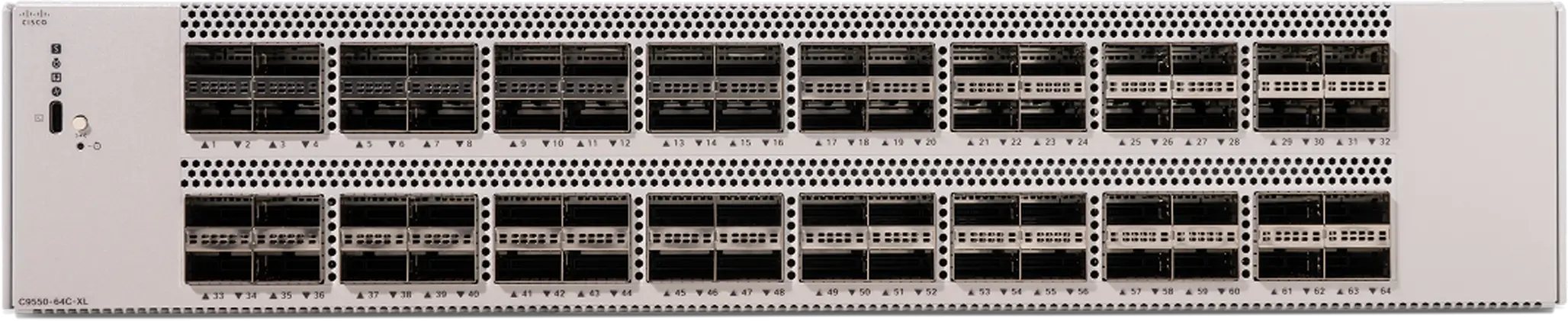

Коммутатор Cisco C9550-64C-XL, 64 порта 40/100G, коммутация до 6.4 Тбит/с, Cisco Silicon One, резервируемое питание
Основное описание о коммутаторе Cisco C9550-64C-XL
Cisco C9550-64C-XL — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 64 порта 40/100G, коммутация до 6.4 Тбит/с, Cisco Silicon One, резервируемое питание, агрегация и ядро сети. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Cisco C9550. Подбор конфигурации начинают с требований к подключению и размещению. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Параметр «минимальное число блоков питания»: 1. Параметр «входное напряжение»: See Table 8.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений.
Технические особенности
- Модель: C9550-64C-XL
- Тип устройства: Коммутатор
- Особенность исполнения 1: 64 порта 40/100G
- Особенность исполнения 2: коммутация до 6.4 Тбит/с
- Особенность исполнения 3: Cisco Silicon One
- Особенность исполнения 4: резервируемое питание
- Особенность исполнения 5: агрегация и ядро сети
- Минимальное число блоков питания: 1
- Входное напряжение: See Table 8
- Температура хранения: -40° to 70°C (-40° to 158°F)
- Блок питания efficiency: 94% (115VAC 50% load) 96% (230VAC 50% load)
- Наработка на отказ MTBF: 7,937,420 часов
- Коммутация L2: Available
- IP-маршрутизация: Available
- Маршрутизация IPv6: Available
- Минимальная версия ПО: IOS XE Release 26.2.1
- Коммутационные ASIC: 1x K100
- Системная пропускная способность: До 6.4 Тбит/с
- Пропускная способность ASIC: 6.4 Тбит/с
Применение
Cisco C9550-64C-XL рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Задержка важна для голосового трафика и интерактивных приложений. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Нагрузка в часы активности может существенно отличаться от фоновой. Работу критичных сервисов проверяют вместе с резервным сценарием. Использование вне указанных условий эксплуатации требует другого подходящего исполнения.
Преимущества Cisco C9550-64C-XL
При подборе Циско C9550-64C-XL оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 64 порта 40/100G. При расчёте узла также учитывают коммутация до 6.4 тбит/с. Резервный путь проектируют отдельно от обычной рабочей линии. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. План портов помогает связать номер разъёма с конкретной линией и её назначением. При замене узла сверяют подключаемые линии до отключения действующего оборудования. Интерфейсную совместимость проверяют по разъёму, скорости и поддерживаемому режиму. Существующую инфраструктуру проверяют по точным артикулам устройств.
Конструкция и технические особенности C9550-64C-XL
При плотном размещении учитывают нагрев соседних узлов. Конструкция корпуса задаёт допустимый вариант размещения устройства. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Размещение разъёмов учитывают при прокладке кабельных трасс. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Корпус и подключения должны оставаться доступными для осмотра.
Монтаж и эксплуатация
После переноса устройства повторно проверяют все физические соединения. Проверку питания проводят вместе с резервным сценарием площадки. Перед запуском проверяют целостность кабелей и надёжность креплений. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Мониторинг настраивают на события, важные для данного узла.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9550-24L4CD: 24 порта 1/10/25/50G; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco C9550-48L4CD: 48 портов 1/10/25/50G; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Сравнение выполняют при одинаковой задаче и сопоставимой конфигурации. Варианты с разным назначением не следует считать прямой заменой друг друга. Для будущего расширения сравнивают доступные слоты и свободные интерфейсы. Наиболее подходящую конфигурацию определяют по фактической нагрузке.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- AS/NZS 62368.1 ANSI/ UL 60950-1 CAN/ CSA-C22.2 Нет. 60950-1 CAN/ CSA-C22.2 Нет. 62368-1 ANSI/ UL 62368-1 EN/ IEC 62368-1 CNS 15598
- Входное напряжение
- См. таблицу 8
- Количество отсеков для блоков питания
- 2
- Модель
- C9550-64C-XL
- Оперативная память DRAM
- 32 GB
- Производитель
- Cisco
- Температура хранения
- -40° до 70°C (-40° до 158°F)
- Тип устройства
- Коммутатор
- Флеш-память
- 18 GB
- ASIC
- K100
- Border Gateway Protocol (BGP) Ethernet VPN (EVPN)
- Поддерживается
- C9K-PWR-1100WAC
- 3754 BTU
- C9K-PWR-750WAC
- -
- Cisco StackWise Virtual
- Поддерживается
- Flexible NetFlow (FNF)
- Поддерживается
- IP LPM маршруты 1
- 2,000,000
- IP-маршрутизация
- Поддерживается
- Jumbo-кадры
- 9216
- MAC-адреса
- 128,000
- MPLS VPN метки 2
- 64,000
- Per-VLAN Spanning Tree (PVST)
- 4094
- RoHS
- Продукт RoHS 6 совместим с исключениями для шаров с решетчатой решеткой (BGA) и соединителей со свинцовым прессом.
- Активные VLAN
- 4094
- Виртуальные интерфейсы коммутатора (SVI)
- 4000
- Виртуальные порты STP (Port * VLANs) для многократного дерева сканирования (MST)
- 100,000
- Внеполосное управление
- Поддерживается
- Возможности / C9550-48L4CD, C9550-32C, C9550-24L4CD
- C9550-48L4CD, C9550-32C, C9550-24L4CD
- Возможности / C9550-96L4D
- C9550-96L4D
- Время удержания выходного напряжения
- 20 мс
- Входные разъёмы блоков питания
- AC IEC 60320 C16
- Генерическая инкапсуляция маршрутизации (GRE) туннели
- 1000
- Группы безопасности и объектов
- 24,000
- Дата вступления в силу
- Гарантия на оборудование начинается с даты отправки клиенту (и в случае перепродажи реселлером Cisco, не более чем через 90 дней после первоначальной отправки Cisco).
- Диапазон входного напряжения и частота
- 90-264VAC 47-63Hz
- Доступ к Cisco.com
- Гарантия позволяет гостевому доступу только на Cisco.com.
- Ёмкость SSD
- До 960 GB
- Замена аппаратного обеспечения
- Cisco или ее сервисный центр будут прилагать коммерчески разумные усилия для отправки запасной части на адрес клиента в течение следующего рабочего дня после выдачи действительного запроса RMA. Фактические сроки доставки могут варьироваться в зависимости от местоположения клиента. Налоги и пошлины могут применяться и будут нести получатели заменяющей части.
- Записи NetFlow (IPv4/IPv6)
- 64,000 проникновение и 64,000 выход
- Идентификаторы VLAN
- 4094
- Интерфейсы AppGig
- 2x 10G
- Ключевая характеристика 1
- 64 порта 40/100G
- Ключевая характеристика 2
- коммутация до 6.4 Тбит/с
- Ключевая характеристика 3
- Cisco Silicon One
- Ключевая характеристика 4
- резервируемое питание
- Ключевая характеристика 5
- агрегация и ядро сети
- Количество записей NetFlow 1
- 64,000 проникновение, 64,000 выход
- Количество записей протокола обнаружения соседей (NDP)
- 128,000
- Количество записей протокола разрешения адресов (ARP)
- 128,000
- Количество правил ACL безопасности (IPv4/IPv6)
- 36,000 проникновение и 36,000 выход
- Количество правил QoS ACL (IPv4/IPv6)
- 8,000
- Коммутационные ASIC
- 1x K100
- Коммутация L2
- Поддерживается
- Корпоративная безопасность
- Поддерживается
- КПД блока питания
- 94% (115VAC 50% нагрузки) 96% (230VAC 50% нагрузки)
- Маршрутизация IPv6
- Поддерживается
- Маршрутизация многоадресного трафика IP
- Поддерживается
- Маршрутизация многоадресного трафика IPv6
- Поддерживается
- Маршруты к IP-узлам 1
- 128,000
- Маршруты многоадресной передачи IP 1
- 32,000
- Минимальная версия ПО
- iOS XE Версия 26.2.1
- Минимальное число блоков питания
- 1
- Многоадресные маршруты
- 32,000
- Модель / Cisco Модель C9550 E100
- C9550-96L4D
- Модель / Cisco Модель C9550 E104
- C9550-48L4CD, C9550-32C, C9550-24L4CD
- Наработка на отказ MTBF
- 7,937,420 часов
- Общее количество IPv6 маршрутов
- 1,000,000
- Общее количество MAC-адресов
- 128,000
- Общее количество маршрутов IPv4
- 2,000,000
- Относительная влажность при эксплуатации и хранении, без конденсации
- Относительная влажность, работающая: 10% – 85% (без конденсации) Относительная влажность, недействующая: 0% – 95% (без конденсации)
- Отслеживание IGMP/MLD 1
- 16,000
- Пакетный буфер
- 8GB (HBM) + 64MB (SMS)
- Память для приложений
- До 8 GB
- Поддерживаемые устройства
- Применяется для умных коммутаторов Cisco серии C9550.
- Показатель пересылки (Bpps)
- До 3.9
- Программируемость
- Поддерживается
- Программно определяемый доступ (SD-Access)
- Поддерживается
- Пропускная способность ASIC
- 6.4 Тбит/с
- Пропускная способность системы (Tbps)
- До 6.4
- Протокол Spanning Tree Protocol (STP) для виртуальных портов (Port * VLANs)
- 32,000
- Протокол управления интернет-группами (IGMP) / Multicast Listener Discovery (MLD)
- 8,000
- Процессор управления
- AMD X86 3.3 GHz 8-ядерный
- Процессоры для приложений
- До 4 vCPU
- Рутинная маршрутизация (PBR) 1
- 8000
- Системная пропускная способность
- До 6.4 Тбит/с
- Скорость пересылки
- До 3.9 млрд пакетов/с
- Соответствие нормативам
- Товары соответствуют маркировке CE в соответствии с директивами 2014/30/EU и 2014/35/EU
- Списки контроля доступа QoS (ACL) 1
- 8000 входов, 8000 выходов
- Списки контроля доступа безопасности (ACL) 1
- 36,000 проникновение, 36,000 выход
- Стационарная переключение (SSO) с помощью StackWise Virtual
- Поддерживается
- ЭМС: излучение
- CISPR32 EN 55032 EN 61000-3-3 EN IEC 61000-3-2 EN 300 386 V2.1.23 47 CFR FCC Часть 15 ICES-003 Вопрос 7 KS C 9832 VCCI-CISPR 32 CNS 15936 TEC 11016:2016_TEC/SD/DD/EMC-221/05/OCT-16
- ЭМС: помехоустойчивость
- CISPR35 EN 55035 EN IEC 61000-6-1 EN IEC 61000-6-2 EN 300 386 V2.1.23 KS C 9835 TEC 11016:2016_TEC/SD/DD/EMC-221/05/OCT-16
