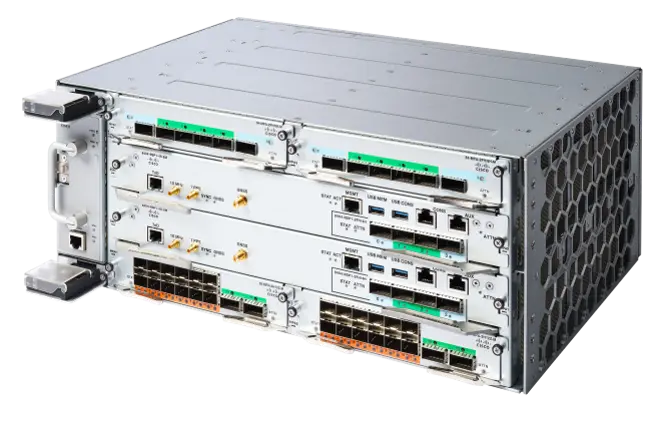

Шасси коммутатора Cisco 8404-SYS-D, модульное исполнение, установка в стойку, сменные модули, подбор конфигурации
Основное описание о шасси коммутатора Cisco 8404-SYS-D
Cisco 8404-SYS-D — шасси коммутатора для построения модульного коммутационного узла. Основные особенности исполнения: модульное исполнение, установка в стойку, сменные модули, подбор конфигурации, масштабируемая платформа. Устройство состоит из корпуса со слотами, системных соединений и элементов питания и охлаждения. Модель относится к семейству Cisco 8000 IOS XR — модульные шасси. Подбор конфигурации начинают с требований к подключению и размещению. Тип шасси задаёт семейство совместимых компонентов. Отдельно согласуют количество питающих вводов и кабелей. Резервирование рассчитывают для всей системы с учётом её заполнения. Контроллеры, питание и охлаждение подбирают как части одной конфигурации. Параметр «электропитание entry module (pem)»: ● 2 DC PEMs that provide 1+1 резервируемый power feed to the system. Параметр «соответствие нормативам»: Products comply with CE Markings according to directives 2014/30/EU and 2014/35/EU.
Функциональные возможности и принцип работы
Направление воздушного потока согласуют с системой охлаждения площадки. Перед расширением проверяют доступную мощность и тепловой запас. Доступ к каждому модулю нужен для подключения и последующего обслуживания. Состав резервных компонентов отражают в заказной спецификации. Потенциал расширения оценивают по свободным слотам и доступному питанию. Допустимое сочетание модулей проверяют до размещения заказа.
Технические особенности
- Модель: 8404-SYS-D
- Тип устройства: Шасси коммутатора
- Особенность исполнения 1: модульное исполнение
- Особенность исполнения 2: установка в стойку
- Особенность исполнения 3: сменные модули
- Особенность исполнения 4: подбор конфигурации
- Особенность исполнения 5: масштабируемая платформа
- Электропитание Entry Module (PEM): ● 2 DC PEMs that provide 1+1 резервируемый power feed to the system
- Соответствие нормативам: Products comply with CE Markings according to directives 2014/30/EU and 2014/35/EU
- ЭМС: помехоустойчивость: EN 300 386 EN55035 CISPR 35 EN61000-6-1 KS C 9835
- Описание исполнения: Cisco 8404 – 4-Slot Centralized Chassis
Применение
Cisco 8404-SYS-D рассматривают для построения модульного коммутационного узла. Подключения маркируют в соответствии с положением модуля в корпусе. Пустой слот сохраняет возможность расширения при соблюдении требований платформы. Модульное шасси служит основой для конфигурации с выбранными рабочими модулями. Работу критичных сервисов проверяют вместе с резервным сценарием. Перед проектированием составляют перечень подключений и задач площадки. Для новой площадки оборудование подбирают вместе с остальной инфраструктурой.
Преимущества Cisco 8404-SYS-D
При подборе Циско 8404-SYS-D оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — модульное исполнение. При расчёте узла также учитывают установка в стойку. Рабочие модули должны поддерживаться выбранной версией системного ПО. Порядок включения и обслуживания должен соответствовать собранной конфигурации. Энергопотребление зависит от числа и типа установленных компонентов.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Состав платформы определяет доступные интерфейсы и ёмкость системы. Масса полностью укомплектованной системы отличается от массы пустого корпуса. Резервные элементы согласуют с той же конфигурацией, что и основные. Поддерживаемые возможности отделяют от фактически включённых функций конфигурации. Требования к управлению учитывают вместе с сетевыми подключениями.
Конструкция и технические особенности 8404-SYS-D
Размещение должно обеспечивать штатный отвод тепла. Монтажный комплект согласуют с конкретным корпусом. Физическое исполнение выбирают вместе со способом дальнейшего расширения. Сервисный доступ к подключению сохраняют после окончательной установки. Условия помещения сопоставляют с указанными температурой и влажностью. Индикация помогает определить состояние соединений при первичной проверке.
Монтаж и эксплуатация
Тестовый запуск проводят до подключения критичной нагрузки. До включения сверяют напряжение питания с параметрами выбранного исполнения. Проверку питания проводят вместе с резервным сценарием площадки. Эксплуатационная документация должна содержать расположение и назначение устройства. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Подключения выполняют по заранее подготовленному плану портов.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco 8608-SYS: модульное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco 8804-SYS: модульное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для будущего расширения сравнивают доступные слоты и свободные интерфейсы. При миграции учитывают совместимость с уже установленной инфраструктурой. Стоимость проекта зависит от всего комплекта, включая необходимые лицензии. Количество портов оценивают вместе с их скоростью и типом.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- ANSI / UL 60950-1 CAN/CSA C22.2 Нет. 60950-1 ANSI / UL 62368-1 CAN/CSA C22.2 Нет. 62368-1 EN / IEC 62368-1
- Модель
- 8404-SYS-D
- Производитель
- Cisco
- Тип устройства
- Шасси коммутатора
- Шасси
- 4RU в высоту с глубиной листового металла 295 мм (11.61 дюйма).; Шасси содержит общие элементы, такие как модули ввода вентилятора и питания, RSP и MPA
- 84-MPA-2FH/6H-M
- Вес: 3.08 фунта (1.4 кг); (HxWxD) 1.458 x 7.244 x 11.52 in. (37.05 x 18.40 x 29.28 см)
- 84-MPA-2H12Z-M
- Вес: 3.08 фунта (1.4 кг); (HxWxD) 1.458 x 7.244 x 11.52 in. (37.05 x 18.40 x 29.28 см)
- 8404-DC-PEM
- 1+1 DC PEM избыточность; Диапазон входного напряжения -40VDC - -72VDC; Вес: 0.837 фунта (0.38 кг); (HxWxD) 0.629 x 2.42 x 12.825 in. (1.6 x 6.15 x 32.57 см)
- 8404-FAN-TRAY
- N+1 внутреннее избыточное число вентиляторов; Вес: 4.03 фунта (1.83 кг); (HxWxD) 5.196 x 2.047 x 12.07 in. (13.2 x 5.2 x 30.07 cm)
- 8404-Filter
- Вес: 0.22 фунта (0.1 кг); (HxWxD) 3.295 x 0.28 x 11.39 in. (8.37 x 0.735 x 28.93 см)
- 8404-RSP1-48-EM
- ARM 8-ядерный 1.6-ГГц процессор с 32 ГБ DDR5 DRAM, 42 ГБ eMMC; Консоль RS-232, управление 1G, 2x USB 3.0, GPS (ToD, 10 МГц, 1 PPS), GNSS; Интегрированный MPA - 2x 400G/4x 200G; Вес: 10.87 фунта (4.93 кг); (HxWxD) 1.735 x 14.44 x 13.04 in. (44.08 x 36.67 x 33.16 см)
- 8404=
- Вес шасси: 18.5 фунтов (8.4 кг); (HxWxD) 6.89 x 13.40 x 11.61 in. (17.5 x 44.2 x 29.5 см) - 4 RU
- Cisco 8404
- Рабочий температура в 0 m Средний уровень моря (MSL):; -4°F – 149°F (-20°C – 65°C) операция; 23°F (-5°C) Стартап; Температура хранения: -40°F – 158°F (-40°C – 85°C); Влажность: 5% – 95% (без конденсации); высота: 0 – 9842 ft (0 – 3000 m); Типичная суммарная мощность системы без оптики, с 2x 84-MPA-2H12Z-M и 2 x 84-MPA-2FH/6H-M; избыточная система: 865 W Неизбыточная система: 585 W; DC-PEM На задней панели глубины шасси: 13.46 in. (342 mm); Полностью загруженное шасси приблизительного максимального веса: 58.86 lb (26.7 kg); Сцепной крепежный в стандартной комплектации 19-in. (48.3-cm) стойка
- RoHS
- Продукт RoHS 6 совместим с исключениями для шаров с решетчатой решеткой (BGA) и соединителей со свинцовым прессом.
- Вентиляторный модуль
- • Вентилятор имеет два ряда поклонников для увеличения избыточности
- Воздушный фильтр
- • Воздушный фильтр защищает электронику от пыли в конструкции шасси с правым и левым потоком воздуха
- Ключевая характеристика 1
- модульное исполнение
- Ключевая характеристика 2
- установка в стойку
- Ключевая характеристика 3
- сменные модули
- Ключевая характеристика 4
- подбор конфигурации
- Ключевая характеристика 5
- масштабируемая платформа
- Максимальная пропускная способность и NPU
- 4.8 Тбит/с, Cisco Silicon One K100; максимум 4 подключаемых модульных порта-адаптера (MPA), 1 интегрированный порт-адаптер (PA) в каждом маршрутизаторе коммутатора маршрута (RSP) по 800G на порт-адаптер
- Модульные портные адаптеры (MPA)
- 84-MPA-2FH/6H-M с 2x QSFP56-DD или 6x QSFP28; 84-MPA-2H12Z-M с 12x SFP56 и 2x QSFP28
- Описание исполнения
- Cisco 8404 - 4-слотное централизованное шасси
- Платформа / PID
- Физические характеристики
- Процессор коммутатора маршрута (RSP)
- RSP Хозяева CPU, K100 NPU, I/O портыи интегрированный адаптер PAPort (PA) карточка; RSPs расположены горизонтально в передней части шасси; до двух RSP; RSPs работают в режиме активного ожидания, что позволяет как управлять, так и резервировать плоскость данных; 8-ядерный ARM CPU; 32-GB DDR5 DRAM и 40-GB eMMC; I/O и время порты; интегрированный PA
- Сетевая система построения оборудования (NEBS)
- Предназначен для встречи:; SR-3580: Критерии уровня NEBS (уровень 3); GR-1089-CORE: NEBS EMC и безопасность; GR-63-CORE: физическая защита NEBS
- Соответствие нормативам
- Товары соответствуют маркировке CE в соответствии с директивами 2014/30/EU и 2014/35/EU
- Электропитание Модуль ввода ()PEM)
- ● 2 DC PEM, которые обеспечивают 1+1 резервируемый питание системы
- ЭМС: излучение
- FCC 47 CFR Часть 15 Класс А AS/NZS CISPR 32 Класс А EN55032 Класс А CISPR 32 Класс А ICES-003 Класс А VCCI Класс А KS C 9832 Класс А CNS-15936 Класс А EN61000-3-2 EN61000-3-3
- ЭМС: помехоустойчивость
- EN 300 386 EN55035 CISPR 35 EN61000-6-1 KS C 9835
