Коммутатор Fabric Interconnect Cisco UCS 6536, Cisco UCS, унифицированная фабрика, Ethernet, Fibre Channel
Основное описание о коммутаторе Fabric Interconnect Cisco UCS 6536

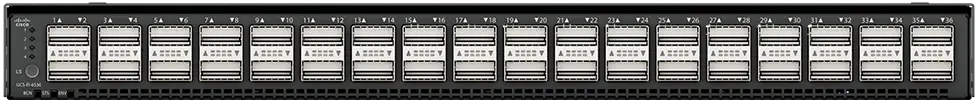

Cisco UCS 6536 — коммутатор Fabric Interconnect для подключения вычислительных ресурсов Cisco UCS к унифицированной сетевой фабрике. Основные особенности исполнения: Cisco UCS, унифицированная фабрика, Ethernet, Fibre Channel, централизованное управление. Устройство состоит из сетевых интерфейсов, аппаратной платформы коммутации и средств управления. Модель относится к семейству UCS Fabric Interconnect. Подбор конфигурации начинают с требований к подключению и размещению. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Параметр «форм-фактор»: 1RU. Параметр «блок питания»: ● Two power supplies (AC).
Функциональные возможности и принцип работы
Параметры Ethernet и Fibre Channel выбирают по конфигурации серверной платформы. Fabric Interconnect связывает совместимые ресурсы UCS с внешними сетями. Унифицированная фабрика согласует сетевые подключения в составе вычислительной инфраструктуры. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Полезную полосу оценивают по одновременно работающим источникам данных.
Технические особенности
- Модель: UCS 6536
- Тип устройства: Коммутатор Fabric Interconnect
- Особенность исполнения 1: Cisco UCS
- Особенность исполнения 2: унифицированная фабрика
- Особенность исполнения 3: Ethernet
- Особенность исполнения 4: Fibre Channel
- Особенность исполнения 5: централизованное управление
- Форм-фактор: 1RU
- Блок питания: ● Two power supplies (AC)
- Шасси: UCSX-9508 and UCSB-5108
- Порты: 36 x 40/100-Гбит/с QSFP28 порты
- Процессор управления: 4 cores
- Системная память: 32 GB
- Порты управления: L1, L2, RJ-45 Management, RS-232 Serial
- Порты USB: 1
- Блоки питания (up to 2): 1100W (AC)
- Входное напряжение (AC): 100 to 240 VAC
- Входное напряжение (DC): -40 to -72VDC
- Вентиляторы: 6
Применение
Cisco UCS 6536 рассматривают для подключения вычислительных ресурсов Cisco UCS к унифицированной сетевой фабрике. Избыточное количество переходников усложняет диагностику физической линии. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Масштабирование планируют по реальным ограничениям выбранной платформы. При расширении действующей системы сохраняют её схему адресации и доступа. Проект должен обеспечивать доступ к устройству после завершения монтажа.
Преимущества Cisco UCS 6536
При подборе Циско UCS 6536 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — Cisco UCS. При расчёте узла также учитывают унифицированная фабрика. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Резервный путь проектируют отдельно от обычной рабочей линии.
Совместимость и подбор
Для физических соединений выбирают исполнения с разъёмами QSFP28, SFP28 в соответствии с портом, скоростью и поддерживаемым типом линии. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Медное подключение используют для коротких трасс с подходящим кабелем. Спецификация должна фиксировать и аппаратную платформу, и необходимые права использования ПО. Для удалённого объекта учитывают возможность обслуживания и доступа к управлению. Интерфейсную совместимость проверяют по разъёму, скорости и поддерживаемому режиму.
Конструкция и технические особенности UCS 6536
Корпус и подключения должны оставаться доступными для осмотра. Конструкция корпуса задаёт допустимый вариант размещения устройства. Габариты проверяют вместе с необходимым пространством для подключения кабелей. Сведения о габаритах используют для подготовки схемы размещения. Массу учитывают при выборе крепления и способа установки. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования.
Монтаж и эксплуатация
Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Проверку питания проводят вместе с резервным сценарием площадки. После включения сверяют состояние индикаторов и доступность управления. Перед расширением проверяют текущую загрузку питания и интерфейсов. Питающую линию рассчитывают с учётом потребления выбранной конфигурации. Обновление программного обеспечения планируют в согласованное окно обслуживания.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco UCS 6652: Cisco UCS; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco UCS 6664: Cisco UCS; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Максимальную производительность сравнивают при одинаковых условиях измерения. При выборе между близкими моделями фиксируют различия, важные именно для проекта. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения. Решение принимают после проверки подключений, питания и рабочего программного окружения.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- UL 60950-1 Второе издание; CAN/CSA-C22.2 No. 60950-1; EN 60950-1 Второе издание; IEC 60950-1 Второе издание; AS/NZS 60950-1; GB4943
- Блок питания
- • Два источника питания (AC)
- Вентиляторы
- 6
- Влажность
- 5-95%
- Входное напряжение (DC)
- -40 до -72VDC
- Компонент
- вес
- Модель
- UCS 6536
- Порты
- 36 x 40/100-Гбит/с QSFP28 порты
- Порты USB
- 1
- Порты управления
- L1, L2, RJ-45 Management, RS-232 Serial
- Производитель
- Cisco
- Производительность
- Обеспечивает высокоскоростное подключение к шасси с низкой задержкой; Обеспечивает примерно 50-процентное снижение сквозной задержки системы (задержка составляет менее 1 микросекунды).
- Пропускная способность
- 7.42 Тбит/с
- Рабочая температура
- 32-104°F (от 0 до 40°C)
- Системная память
- 32 GB
- Соответствие RoHS
- Да
- Тип устройства
- Коммутатор Fabric Interconnect
- Форм-фактор
- 1RU
- Частота
- 50-60 Гц
- Шасси
- UCSX-9508 и UCSB-5108
- Cisco UCS 6536 с двумя источниками питания и шестью вентиляторами
- 25.5 фунтов (11.6 кг) с вентиляторами
- RoHS
- Продукт соответствует требованиям RoHS 6, за исключением шаров с свинцовой решеткой (BGA) и свинцовых разъемов для пресс-подгонки.
- Адаптер I/O
- Серия VIC 1300, серия VIC 1400/14000, серия VIC 15000
- Архитектура удлинителей тканей
- Масштабирование до 20 лопастей шасси без добавления сложности путем устранения необходимости в специальном управлении шасси и лопастей коммутаторей и за счет сокращения количества кабелей, необходимых; Обеспечивает детерминированную задержку для оптимизированной производительности приложения
- Безубыточная ткань
- Обеспечивает надежную и надежную основу для объединения трафика LAN и SAN на одном транспорте.
- Блоки питания (до 2)
- 1100W (AC)
- Варианты лицензирования
- Корабли с бессрочной лицензией. Эта лицензия активирует все порты и программных характеристиках, Fabric Interconnect От клиента не требуется управление лицензиями.
- Входное напряжение (AC)
- 100-240 VAC
- Высота эксплуатации
- 0 – 13,123 ft (0 – 4000m)
- Горячий обмен
- Да
- Единая ткань
- Уменьшает TCO за счет сокращения количества NIC, HBA, коммутаторов и кабелей, необходимых для работы.; Поддержка трафика Fibre Channel и Ethernet одновременно в унифицированной структуре
- Задние порты
- • Помогает сохранить длину кабеля короткой и эффективной
- Избыточные горячие своп-вентиляторы и источники питания
- Помогает обеспечить высокую доступность в нескольких конфигурациях; Повышение удобства обслуживания; Обеспечивает бесперебойное обслуживание во время технического обслуживания; Каждый модуль вентилятора состоит из двух роторов вентилятора. Увольнение вентилятора осуществляется на уровне ротора, в общей сложности 12 роторов в 6 модулях вентилятора.
- Интеллектуальный модуль ткани
- UCSX-9108-25G, UCSX-9108-100G
- Ключевая характеристика 1
- Cisco UCS
- Ключевая характеристика 2
- унифицированная фабрика
- Ключевая характеристика 3
- Ethernet
- Ключевая характеристика 4
- Fibre Channel
- Ключевая характеристика 5
- централизованное управление
- Количество фиксированных портов 10/25/40/100 Гбит/с и FCoE с дополнительными унифицированными портами
- 36 фиксированный порты
- КПД (AC)
- 94-91% (50-100 % нагрузки)
- Максимальная мощность (AC)
- 800W
- Максимальная мощность (DC)
- 800W
- Максимальное количество портов Ethernet 1 Гбит/с
- 2 (порты 9, 10)
- Максимальное количество портов Ethernet 10/25 Гбит/с
- 144 (после выкидыша) порты 1–36)
- Максимальное количество портов Ethernet 40/100 Гбит/с
- 36 (порты 1–36)
- Максимальное количество портов FC 8/16/32 Гбит/с
- 16 (после выкидыша) порты 33–36)
- Максимальное количество унифицированных портов
- 4 (объединенный) порты 33–36)
- Модули для фанатов
- 6
- Модуль I/O
- IOM 2304v1/v2, IOM 2408
- Направление воздушного потока
- Стандартный воздушный поток - фронтальный PSU/fanside) на спину (порт- боковой выхлоп
- Описание исполнения
- 1RU FI для Intersight (IMM), без PSU с 36 порты; 1RU FI для UCS Менеджер, без PSU с 36 порты; UCS 6536 Платиновый источник питания/100-240VAC (1100 W); UCS 6536 модуль вентилятора; UCS 6536 комплект аксессуаров шасси
- Охлаждение спереди на спину
- • Вентиляторная сторона, портбоковой выхлоп
- Поддерживаемые скорости
- 1/10/25/40/100-Гбит/с Ethernet/FCoE 8/16/32-Гбит/с Фибровый канал
- Порты, совместимые с QSFP28
- Позволяет всем порты быть сконфигурированы для работы в 40/100 GB Ethernet режим с опциями приемопередатчика, специфичными для использования с QSFP28-совместимый порты В столе 3; Все 36 порты из 6536 Fabric Interconnect поддержка прорыва и QSA/QSA28 повышение гибкости с помощью ряда решений для межсоединения в 1G/10G/25G скорости, включая медный кабель Twinax для коротких пробегов и SFP+ и SFP28 Оптика для длинных пробегов.
- Приоритетное управление потоками (PFC)
- Упрощает управление несколькими потоками трафика по одной сетевой линии связи; Поддерживает различные классы обслуживания, помогая включить как без потерь, так и классический Ethernet на одной и той же ткани.
- Процессор управления
- 4 ядра
- Расширитель тканей
- N9K-C93180YC-FX3 в режиме FEX, Nexus 2348UPQ
- Серверы
- X-Series M6/M7, B-Series M4/M5/M6, C-Series M4/M5/M6/M7, S-Series M5
- Систематическое управление полосой пропускания
- Помогает обеспечить последовательное и согласованное качество обслуживания (QoS) во всей системе.
- Соответствие нормативам
- Товары должны соответствовать маркировке СЕ в соответствии с директивами 2004/108/EC и 2006/95/EC.
- Температура без движения
- ‒40 до 158 ° F (–40 до 70 ° C)
- Типичная рабочая мощность
- 348W
- Управление (Cisco UCS Manager/Cisco Intersight)
- Позволяет всем элементам, подключенным к межсоединениям, участвовать в одном доступном домене управления
- Физическая (высота x ширина x глубина)
- 1.72 in. x 17.3 in x 24.7 in (4.4 cm x 43.9 cm x 62.7 cm)
- ЭМС: излучение
- 47CFR Часть 15 (CFR 47) Класс А; AS/NZS CISPR22 Класс А; CISPR22 Класс А; EN55022 Класс А; Класс A ICES003; Класс VCCI A; EN61000-3-2; EN61000-3-3; Класс A N22; Класс A CNS13438
- ЭМС: помехоустойчивость
- EN55024; CISPR24; EN300386; Серия KN 61000-4
