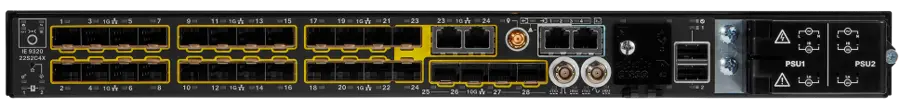

Промышленный коммутатор Cisco IE-9320-22S2C4X, 28 портов, Ethernet, Cisco IOS XE, установка в стойку
Основное описание о промышленном коммутаторе Cisco IE-9320-22S2C4X
Cisco IE-9320-22S2C4X — промышленный коммутатор для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Основные особенности исполнения: 28 портов, Ethernet, Cisco IOS XE, установка в стойку, подбор питания. Устройство состоит из сетевых интерфейсов, коммутационной электроники и промышленного корпуса. Модель относится к семейству Промышленные IE9300. Подбор конфигурации начинают с требований к подключению и размещению. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Резервный путь проектируют отдельно от обычной рабочей линии. Медное подключение используют для коротких трасс с подходящим кабелем. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Параметр «общее количество портов»: 28. Параметр «аппаратная платформа»: 4-GB DRAM 8-GB onboard flash память 1.
Функциональные возможности и принцип работы
Контроль физической линии помогает найти проблему кабеля на удалённом объекте. Ethernet-соединения объединяют устройства автоматизации с сетевой инфраструктурой. Логические сегменты помогают разделить обмен технологических и административных систем. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Полезную полосу оценивают по одновременно работающим источникам данных.
Технические особенности
- Модель: IE-9320-22S2C4X
- Тип устройства: Промышленный коммутатор
- Особенность исполнения 1: 28 портов
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: Cisco IOS XE
- Особенность исполнения 4: установка в стойку
- Особенность исполнения 5: подбор питания
- Общее количество портов: 28
- Аппаратная платформа: 4-GB DRAM 8-GB onboard flash память 1
- Съёмный накопитель: USB 2,3, SD card 2
- Сигнальные входы: 4 сухой контакт alarm inputs 1 сухой контакт Form-C relay alarm output
- Консольные порты: 1 RS-232 (via RJ-45), 1 Micro USB
- Электропитание inputs: Dual AC/DC power inputs
- Количество очередей / port: 8 egress
- Таблица одноадресных MAC: 24000
- Идентификаторы VLAN: 4096
- Активные VLAN: 1024
- Косвенные маршруты IPv4: 7000
- Оперативная память DRAM: 4 GB
Применение
Cisco IE-9320-22S2C4X рассматривают для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Масштабирование планируют по реальным ограничениям выбранной платформы. В центральном узле важны число подключений и совместная работа нескольких потоков. Для филиала учитывают доступные линии связи и способы удалённого управления.
Преимущества Cisco IE-9320-22S2C4X
При подборе Циско IE-9320-22S2C4X оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 28 портов. При расчёте узла также учитывают ethernet. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Задержка важна для голосового трафика и интерактивных приложений.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Избыточное количество переходников усложняет диагностику физической линии. Региональный вариант согласуют до оформления заказа. При замене узла сверяют подключаемые линии до отключения действующего оборудования. Для удалённого объекта учитывают возможность обслуживания и доступа к управлению.
Конструкция и технические особенности IE-9320-22S2C4X
Промышленное исполнение подбирают с учётом температуры, типа подключения и требований монтажной площадки. Расположение кабелей должно сохранять возможность чтения маркировки портов. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Корпус и подключения должны оставаться доступными для осмотра. Путь отвода тепла сохраняют свободным при размещении рядом с другими устройствами. Сервисный доступ к подключению сохраняют после окончательной установки.
Монтаж и эксплуатация
До включения сверяют напряжение питания с параметрами выбранного исполнения. Подключения выполняют по заранее подготовленному плану портов. Перед расширением проверяют текущую загрузку питания и интерфейсов. Изменения конфигурации документируют вместе с причиной их внесения. Проверку питания проводят вместе с резервным сценарием площадки. Обновление программного обеспечения планируют в согласованное окно обслуживания.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco IE-9310-16P8S4X: 28 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco IE-9320-16P8U4X: 28 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Максимальную производительность сравнивают при одинаковых условиях измерения. При миграции учитывают совместимость с уже установленной инфраструктурой. Количество портов оценивают вместе с их скоростью и типом. Более крупная платформа оправдана, когда требуются дополнительные подключения или ресурсы.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Влажность
- Относительная влажность 5% – 95% без конденсации IEC 60068-2-3 IEC 60068-2-30
- Консольные порты
- 1 RS-232 (через RJ-45), 1 Micro USB
- Модель
- IE-9320-22S2C4X
- Общее количество портов
- 28
- Оперативная память DRAM
- 4 GB
- Производитель
- Cisco
- Резервирование
- REP-кольца, REP Fast, HSR 3, PRP 3, MRP, PTP над PRP 3, MRP над Stacking 4, Fast MRP, PTP над MRP
- Сертификация
- IEC/ANSI/ISA-62443-4-1-2018 ANSI/ISA-62443-4-2-2018, IEC-62443-4-2-2019 FIPS 140-2 USGv6-r1 Готовый логотип Версия 5 Общие критерии ODVA Industrial EtherNet/IP NEMA TS2:2021 3
- Сетевая безопасность
- Безопасность устройства для безопасной загрузки с его аппаратным корнем доверия к модулю Cisco Trust Anchor; Поддержка MACSEC-256 для предотвращения атак «человек посередине»; Cisco Cyber Vision включает в себя * для идентификации всех подключенных активов, их деятельности и вашей безопасности.; Поддержка сегментации сети на основе технологии Cisco TrustSec, чтобы помочь уменьшить распространение вредоносных программ; Cisco Secure Remote Access включает в себя удаленный доступ с нулевым доверием к подключенным активам, что позволяет безопасно устранять неполадки, контролировать и обслуживать, не требуя VPN-сервисов.
- Сетевые функции
- Аудио видеобриджинг (AVB, IEEE 802.1BA) 3, IP SLA
- Тип устройства
- Промышленный коммутатор
- Управление
- WebUI, MIB, Simple Network Management Protocol (SNMP), syslog, сервер Dynamic Host Configuration Protocol (DHCP), NETCONF, Embedded Event Manager (EEM), Cisco Plug and Play (PnP), Express Setup, Resilient Ethernet Protocol (REP) Zero Touch Provisioning (ZTP)
- Условия эксплуатации
- Рабочий температура: -40 градус 75°C (-40 градус 167°F) (Блоуэр оборудованный кабинет) -40 градус 60°C (-40 градус 140°F) (запечатанный шкаф) 2 -40 градус 70°C (-40 градус 158°F) (изданный шкаф) EN 60068-2-1 EN 60068-2-2 EN 61163 Высота: До 15,000 ноги4572 m) без дерации температуры До 40,000 ноги12,192 m) с понижением температуры до 25°C (77°F)
- Электромагнитные излучения
- FCC 47 CFR Часть 15 Класс A EN 55032 Класс A VCCI Класс A AS/NZS CISPR 32 Класс A CISPR 11 Класс A CISPR 32 Класс A ICES 003 Класс A CNS15936 EN 300 386 EN 61000-3-2 Гармонические излучения тока EN 61000-3-3 Волтовые колебания и Flicker KS C9832
- Downlinks
- 22 порты 100/1000M SFP и 2 порты Двойные медиа (100/1000M SFP или 10/100/1000M RJ45)
- Ethernet коммутатор высокой плотности с опциями GE/mGig/10G
- Всего 28 Ethernet порты Обеспечивает несколько вариантов дизайна; обеспечивает безопасный доступ для новых высокоскоростных приложений в промышленном пространстве; UHD IP камеры, Wi-Fi точки доступа и готовые к будущему устройства автоматизации скорости Gigabit; Позволяет осуществлять контроль на основе IP и получать данные (на английском языке)SCADA) связь; Поставляет несколько колец, резервируемый кольцевая топология для новых конфигураций сети; Расширяет географическую масштабируемость, где требуется подключение на большие расстояния
- IP Multicast
- Auto-RP, Многоадресный Source Discovery Protocol (MSDP), Protocol Independent Multicast (PIM) v2, IPv6 Многоадресный с поддержкой VRF-lite
- IPv4 для SGT-связи
- 10000
- IPv4 прямые маршруты
- 8192
- IPv6 косвенные маршруты 3
- 3500
- Uplinks (SFP/SFP+)
- 4 порты 1/10G
- Автоматизация
- YANG, NETCONF, RESTCONF, Cisco Plug and Play (PnP), Day-0 Zero Touch Provisioning (ZTP)
- Автоматизация Day-0
- Поддержка Day-0 Zero Touch Provisioning (ZTP); Поддержка Plug-and-Play (PnP) для посадки на Day-0
- Активные VLAN
- 1024
- Аппаратная платформа
- 4-ГБ DRAM 8-ГБ встроенная флэш-память 1
- Бессрочная лицензия Network Advantage 1
- Особенности
- Бессрочная лицензия Network Essentials
- Особенности
- Виртуализация
- ВРЧ-лит
- Группы многоадресной передачи IGMP
- 1000
- Ёмкость SD-карты 2
- 16 GB
- Защита
- DHCPv6 Guard, IP Source Guard, IPv6 Destination Guard, IPv6 Neighbor Discovery Многоадресный Suppress, IPv6 Router Advertisement (RA) Guard, IPv6 Отслеживание, IPv6 Source/Prefix Guard, IPv6 Neighbor Discovery Duplicate Address Detection, Full Flexible NetFlow, PACL, VACL, Network Edge Authentication Topology (NEAT), HTTPS, RADIUS, TACACS+, X.509v3, Secure Shell (SSH), DHCP Отслеживание, 802.1X, DINICAN ARP Inspection (DAI), Dynamic ARP Inspection (DAI), authentication, Authorization и Accounting (AAA), Secure Copy Protocol (SCP), IEEE 802.1AE MACsec-128, TLS 1.3; Cisco TrustSec®: группа безопасности ACL (SGACL), SGACL logging, протокол расширенной аутентификации - безопасность транспортного уровня (EAP-TLS), IEEE 802.1AE MACsec-256, расширенный узел политики доступа к SD, узел SD-Access Fabric Edge, инкапсуляция общей маршрутизации (GRE), TrustSec через PRP 2
- Идентификаторы VLAN
- 4096
- Ключевая характеристика 1
- 28 портов
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- Cisco IOS XE
- Ключевая характеристика 4
- установка в стойку
- Ключевая характеристика 5
- подбор питания
- Количество очередей порт
- 8 Вылет
- Количество экземпляров STP
- 128
- Коммутация L2
- 802.1Q, 802.1w, 802.1ab, 802.1s, 802.3ad, 802.3x, Per-VLAN Rapid Spanning Tree (PVRST+), Per-VLAN Spanning Tree (PVST+), Rapid PVST (RPVST), Remote Switched Port Analyzer (RSPAN), STP, Storm Control, VLAN Trunk Protocol (VTP), v2/v3, 802.1Q Tunneling, Layer 2 Protocol Tunneling (L2PT), Q-in-Q, Selective Q-in-Q, EtherChannel, VLAN Mapping, Loop Detection Guard
- Коррозионная стойкость
- IEC 60068-2-52 (солевой туман) 1 IEC 60068-2-60 (текучий смешанный газ) 1
- Косвенные маршруты IPv4
- 7000
- Лицензия ПО (Неисправность)
- Network Essentials; Network Advantage
- Максимальный SVI
- 984
- Маршрутизация L3
- Статическая маршрутизация, Open Shortest Path First (OSPF – 1000 маршрутов), OSPFv3, протокол маршрутизации (RIP), маршрутизация на основе политики (PBR)
- Многоадресная передача
- IGMP v1/v2/v3, IGMP отслеживание, Multicast Listener Discovery (MLD)
- Описание исполнения
- Catalyst IE9300 с/24 Порты GE SFP Downlinks и 4 Порты 10G SFP+ uplinks, Стекируемые, NE, Конформное покрытие; Catalyst IE9300 с/24 Порты GE SFP Downlinks и 4 Порты 10G SFP+ uplinks, Стекируемые, NA, Конформное покрытие
- Отраслевые стандарты
- EN 61000-6-2 промышленный EN 61000-6-4 промышленный EN 61000-6-1 Светлопромышленный EN 61326 Промышленный контроль IEEE 1613:2009 Электростанции Коммуникационные сети IEC 61850-3 Электрические подстанции Коммуникационные сети EN 50121-4 EN 50121-3-2:2016 +A1:2019 EN 50125-3:2003 EN 50125-1:2014 AREMA C&S Руководство 2019 часть 11.5.1 и 11.5.2 IP30 (пер) EN60529) IEC 61850-9-3 (Профиль полезности электроэнергии)
- Поддержка Fabric Edge Access
- Да (32 ВН
- Политика SGT/DGT
- 2000
- Полностью гибкий NetFlow (FNF)
- Обеспечивает повышенную видимость потока и угрозы; Позволяет оптимизировать сетевую инфраструктуру, снижает эксплуатационные расходы и улучшает планирование пропускной способности и обнаружение инцидентов безопасности.
- Помехоустойчивость
- EN55024/EN55035 CISPR 24/CISPR35 KS C9835 EN 61000-4-2 Электростатический разряд EN 61000-4-3 Излучаемый радиочастотный разряд EN 61000-4-4 Электромагнитный быстрый переход EN 61000-4-5 Наращивание EN 61000-4-6 Проводимый радиочастотный магнитный полем EN 61000-4-8 Колебательное магнитное поле EN 61000-4-10 Колебательное магнитное поле EN 61000-4-11 Напряжение переменного тока Пропуски EN 61000-4-29 DC Напряжение провалов EN 301 489-19 и -1 1
- Промышленная мощность высокой плотности по Ethernet (PoE)
- Поддержка 24 портов питания по Ethernet с опциями 802.3af, 802.3at и 802.3bt; Контролирует затраты, ограничивая проводку, распределительные панели и выключатели; Уменьшает потребности в оборудовании, что требует меньше места и уменьшает рассеивание тепла.; Позволяет использовать готовые к использованию мощные устройства PoE, такие как IP-телефоны, камеры PTZ следующего поколения и беспроводные точки доступа Wi-Fi 6.; PoE Питание бюджет 720 Вт с двумя источниками питания 400 Вт на вариантах PoE с восходящими линиями 10G; Вечная поддержка PoE: с помощью Perpetual PoE мощность PoE поддерживается во время перезагрузки коммутаторя. Это важно для конечных точек IoT, таких как лампы с питанием от PoE, чтобы не было сбоев при перезагрузке коммутаторя.; Быстрая поддержка PoE: когда питание восстанавливается на коммутаторе, PoE начинает доставлять питание конечным точкам, не дожидаясь полной загрузки операционной системы, тем самым ускоряя время запуска конечной точки.
- Промышленное исполнение
- Утилита, полностью управляемый 1-Rack-Unit (1RU) стеллаж-монтаж Ethernet-коммутатор; Построен для суровых условий и температурных диапазонов (от -40 до 75 ° C / -40 ° до 167 ° F); Без вентилятора, конвекционное охлаждение без движущихся частей для длительной долговечности; Закаленный для вибрации, удара и скачка, а также электрического шумового помехоустойчивости; Соответствует многоотраслевым спецификациям для автоматизации, интеллектуальных транспортных систем (ITS) и сред подстанций.; Улучшает время безотказной работы, производительность и безопасность промышленных систем и оборудования; IEEE 1588v2 Precision Timing Protocol (PTP) (поддерживаются как профиль мощности для полезности, так и профиль по умолчанию для производства); Тревога I/O для мониторинга и сигнализации внешнего оборудования
- Промышленный Ethernet
- Расположение коммутатора, Swap Drive, Дженерик объектно-ориентированных событий подстанции (GOOSE) обмен сообщениями, SCADA Классификация протоколов, PTP 1 (Стандартный Профиль, Питание Profile 2011 Профиль мощности 2017), Network Time Protocol (NTP) до PTP Двунаправленное обнаружение (Bidirectional Пересылка Detection)BFD), PTP как часы для NTP, PROFINET Общий промышленный протокол (CIP), Cisco Поддержка IOx, уровень 2 Перевод сетевых адресов (L2) NAT), Модбус TCP, ERSPAN Межгрупповая приборостроительная группа (МТГ)IRIG-B) Интерфейс ввода и вывода (B002, B003, B006, B007, B122, B123, B126, B127 таймкод) 2 Глобальная навигационная спутниковая система (Глобальный Navigation Satellite System)GNSS)/Глобальная система позиционирования (GPS) 2 Умирающий вздох; слой 3 Перевод сетевых адресов (L3) NAT)
- Протоколы IP-маршрутизации
- Протокол горячего резервного маршрутизатора (HSRP), Протокол пограничного шлюза (BGP), Протокол расширенной внутренней маршрутизации шлюза (EIGRP), Промежуточная система-промежуточная система (IS-IS), Беспосадочное перемещение (NSF), LISP, OSPF, BGP-EVPN по VxLAN
- Радиоинтерфейс
- EN 303 413 1
- Сессии SXP
- 200
- Сигнальные входы
- 4 сухой контакт сигнализация 1 сухой контакт Выход сигнализации реле Form-C
- Список контроля доступа (ACL) (порт ACL [PACL], VLAN ACL [VACL], маршрутизатор ACL [RACL])
- 1536
- Стандарты и сертификации безопасности
- Информационно-технологическое оборудование: UL/CSA 60950-1 EN 60950-1, CB то IEC 60950-1 со всеми отклонениями от страны UL/CUL 62368-1, CB то IEC62368-1 С отклонениями от страны NOM то NOM-019-SCFI (через партнеров и дистрибьюторов) Промышленный пол (управляющее оборудование): CB отчет и сертификат для IEC 61010-2-201 UL/CSA 61010-2-201 CSA C22.2, Нет.142 Опасные места: UL 121201 (Класс l, Div) 2, группы A-D) CSA 213 (Класс l, Div) 2, группы A-D) UL/CSA 60079-0, -7 (Класс l, Зона) 2, Gc/IIC) IEC 60079-0, -7 Отчет о тестировании IECEx (класс l, зона) 2, Gc/IICec) EN 60079-0, -7 ATEX Сертификат (класс l, зона) 2, Gc/IICec)
- Съёмный накопитель
- USB 2,3, SD-карта 2
- Таблица одноадресных MAC
- 24000
- Туннели GRE
- 10
- Удары и вибрация
- IEC 60068-2-6 (Вибрация) IEC 60068-2-27 (Шок) IEC 60068-2-31 (Шок) IEC 60068-2-32 (Шок) IEC 60068-2-64 (Вибрация)
- Удобный для пользователя WebUI
- Позволяет легко конфигурировать и контролировать, даже неспециалистами.; Устраняет необходимость в более сложных программах эмуляции терминалов.; Снижает стоимость развертывания
- Условия при хранении
- Температура: -40 градус 85°C (-40 градус 185°F) Высота: 15,000 ноги4572 m) IEC 60068-2-14
- Флеш-память, доступная пользователю
- 2.5 GB
- Электропитание входы
- Двойные входные мощности AC/DC
