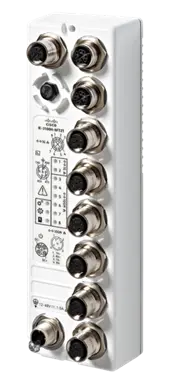

Промышленный коммутатор Cisco IE-3100H-8T, защита IP67, Ethernet, Cisco IOS XE, разъёмы M12
Основное описание о промышленном коммутаторе Cisco IE-3100H-8T
Cisco IE-3100H-8T — промышленный коммутатор для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Основные особенности исполнения: защита IP67, Ethernet, Cisco IOS XE, разъёмы M12, подбор питания. Устройство состоит из сетевых интерфейсов, коммутационной электроники и промышленного корпуса. Модель относится к семейству Промышленные IE3100. Подбор конфигурации начинают с требований к подключению и размещению. Полезную полосу оценивают по одновременно работающим источникам данных. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Медное подключение используют для коротких трасс с подходящим кабелем. Параметр «сигнальные входы»: Нет alarm порт. Параметр «консольные порты»: 1 (A-coded M12).
Функциональные возможности и принцип работы
Логические сегменты помогают разделить обмен технологических и административных систем. Контроль физической линии помогает найти проблему кабеля на удалённом объекте. Ethernet-соединения объединяют устройства автоматизации с сетевой инфраструктурой. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Задержка важна для голосового трафика и интерактивных приложений. Резервный путь проектируют отдельно от обычной рабочей линии.
Технические особенности
- Модель: IE-3100H-8T
- Тип устройства: Промышленный коммутатор
- Особенность исполнения 1: защита IP67
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: Cisco IOS XE
- Особенность исполнения 4: разъёмы M12
- Особенность исполнения 5: подбор питания
- Сигнальные входы: Нет alarm порт
- Консольные порты: 1 (A-coded M12)
- Электропитание Inputs: Single power source (L-coded M12)
- Размеры (В × Ш × Г): 7.90 x 2.71 x 2.33 in 20.07 x 6.88 x 5.92 cm
- Масса: 1.65 lbs (0.75 kg) 1
- Монтаж: Настенное крепление
- Диапазон входного напряжения: 12V to 48V nominal 9.6V to 60V absolute
- Потребляемая мощность: 11.6W
- Количество очередей: 8 egress
- Таблица одноадресных MAC: 8000
- Количество VLAN: 256
- Косвенные маршруты IPv4: 2000
Применение
Cisco IE-3100H-8T рассматривают для обмена Ethernet-трафиком между устройствами промышленной инфраструктуры. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Для организации эксплуатации фиксируют назначение устройства и схему подключения. Оборудование выбирают для узла с определённой нагрузкой и условиями размещения. Временную тестовую установку отделяют от производственного сегмента.
Преимущества Cisco IE-3100H-8T
При подборе Циско IE-3100H-8T оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — защита IP67. При расчёте узла также учитывают ethernet. При переносе оборудования сохраняют сведения о каждом подключении. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. При подключении соседнего узла сверяют тип разъёма и режим Ethernet.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. План портов помогает связать номер разъёма с конкретной линией и её назначением. Спецификация должна фиксировать и аппаратную платформу, и необходимые права использования ПО. Конфигурацию проверяют как целое, включая питание и соединительные кабели. Параметры кабелей и адаптеров согласуют с условиями конкретной установки.
Конструкция и технические особенности IE-3100H-8T
Промышленное исполнение подбирают с учётом температуры, типа подключения и требований монтажной площадки. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Расположение кабелей должно сохранять возможность чтения маркировки портов. Исполнение питания выбирают с учётом доступных вводов на площадке. Положение устройства должно позволять подключить необходимые интерфейсы. Конструкция корпуса задаёт допустимый вариант размещения устройства.
Монтаж и эксплуатация
Тестовый запуск проводят до подключения критичной нагрузки. Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию. Подключения выполняют по заранее подготовленному плану портов. Монтаж выполняют с соблюдением требований электробезопасности объекта. После переноса устройства повторно проверяют все физические соединения. Перед запуском проверяют целостность кабелей и надёжность креплений.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco IE-3100H-6FT2T: защита IP67; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco IE-3100-8P2C: 10 портов; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Перед заказом проверяют региональный вариант и состав поставки. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Условия эксплуатации проверяют для каждого рассматриваемого исполнения. Резервирование и условия размещения включают в сравнительную спецификацию.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Артикул
- Rated MTBF (House) based on Telcordia Issue 4 1
- Влажность
- IEC60068-2-3 IEC60068-2-30
- Диапазон входного напряжения
- 12V до 48V номинальный 9.6V до 60V абсолютный
- Количество VLAN
- 256
- Консольные порты
- 1 (A-кодированный M12)
- Масса
- 1.65 lbs (0.75 kg) 1
- Модель
- IE-3100H-8T
- Монтаж
- Настенное крепление
- Оперативная память DRAM
- 4GB
- Потребляемая мощность
- 11.6W
- Производитель
- Cisco
- Резервирование
- Устойчивое кольцо Ethernet Protocol (REP), протокол резервирования медиа (MRP), Fast MRP, G.8032 Ethernet Ring Protection (ERP) Protocol версия 1, PTP через MRP
- Тип устройства
- Промышленный коммутатор
- Управление
- WebUI, База информации управления (MIB), Простой протокол управления сетью (SNMP), сислог, сервер протокола динамической конфигурации хоста (DHCP), NETCONF, RESTCONF, встроенный менеджер событий (EEM), сетевой плагин и воспроизведение Cisco (PnP), экспресс-настройка, безотлагательный IPDT, устойчивый протокол Ethernet (REP), развертывание с нулевым касанием (ZTP)
- Условия эксплуатации
- Рабочий температура: –40 градус 167°F (–40 градус 75°C(охлажденный фэн корпус с 200 lfm в единице –40 градус 158°F (–40 градус 70°C) (изготовленное ограждение с минимальным 40 lfm в единице –40 градус 140°F (–40 градус 60°C) (запечатанный корпус работает) +185°F (85°C) (краткий срок действия 16 часов) EN 60068-2-1 EN 60068-2-2 EN 61131 Высота: До 15,000 ноги4,572 m) без дерации температуры До 40,000 ноги12,192 m) с понижением температуры до 25°C (77°F)
- PWR-IE160W-67-DC=
- IP67-rated PoE DC-DC Электропитание, Ввод:18V-60V Результат: 54V, 3.1A макс 160W
- Rated MTBF (House) based on Telcordia Issue 4 1
- 960,120 Г-жа
- Автоматизация
- YANG, NETCONF, RESTCONF
- Автомобильные применения
- E-Mark (ECE R10)
- Бессрочная лицензия Network Essentials
- Особенности
- Взять текущий
- 17.4 А для 0.15 мс с 12 В входом 42 А для 0.1 мс с 24 В входом 91.7 А для 0.1 мс с 48 В входом
- Ёмкость SD-карты 2
- 16GB
- Железнодорожные стандарты
- EN50155:2021 (пункты 13.4.1-6, 13.4.9, 13.4.10, 13.4.13) 1 EN50121-3-2:2021 1 EN50121-4:2021 1 EN61373:2010 1 EN50124-1:2017 1 AREMA C&S Manual:2022 1 EN50153:2020 Пункт 8.3 1 EN45545-2 1
- Защита
- DHCPv6 Guard, IP Source Guard, IPv6 Destination Guard, IPv6 Neighbor Discovery Многоадресный Suppress, IPv6 Router Advertisement (RA) Guard, IPv6 Отслеживание, IPv6 Source/Prefix Guard, IPv6 Neighbor Discovery Duplicate Address Detection, PACL, VACL, Network Edge Authentication Topology (NEAT), HTTPS, RADIUS, TACACS+, X.509v3, Secure Shell (SSH), DHCP Отслеживание, 802.1X, DINICAN ARP INSGINATION Protocol (DAI), DARIP, AARP, Secure Copy Protocol (SCP), Security Exchange Protocol (SXP)
- Ключевая характеристика 1
- защита IP67
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- Cisco IOS XE
- Ключевая характеристика 4
- разъёмы M12
- Ключевая характеристика 5
- подбор питания
- Количество очередей
- 8 Вылет
- Количество экземпляров STP
- 128
- Коммутация L2
- 802.1Q, RSTP (802.1w), LLDP (802.1ab), MSTP (802.1s), LACP (802.3ad), Per-VLAN Rapid Spanning Tree (PVRST+), Per-VLAN Spanning Tree (PVST+), Rapid PVST (RPVST), Коммутатор Port Analyzer (SPAN), Remote-SPAN (RSPAN), Flow-Based SPAN (FSPAN), STP, Storm Control, VLAN Trunk Protocol (VTP), v2/v3, 802.1Q Tunneling, Q-in-Q, EtherChannel
- Коррозионная стойкость
- IEC 60068-2-52 (солевой туман, способ 3) IEC 60068-2-60 (текучие смешанные газы)
- Косвенные маршруты IPv4
- 2000
- Максимальное количество current during normal operation
- 1.4 A с 12V входом 0.7 A с 24V входом 0.35 A с 48V входом
- Маршрутизация L3
- Inter-VLAN маршрутизация, статическая маршрутизация
- Многоадресная передача
- IGMP v1/v2/v3, IGMP отслеживание, Multicast Listener Discovery (MLD)
- Описание устройства
- IE3100 IP67 с/8GE M12 Порты, фиксированные си, NE
- Отраслевые стандарты
- EN 61000-6-2 Стандарты помехоустойчивости для промышленной среды (ENV) EN 61000-6-4 Стандарты излучений для промышленной ENV EN 61000-6-1 Стандарты помехоустойчивости для легкой промышленной ENV EN 61326-1 Промышленный контроль EN 61131-2 Программируемые контроллеры 1 Сборки NEMA T2S Контроллер трафика 1 IP66/IP67 ODVA Industrial Ethernet/IP
- Поддерживаемые изображения IE3100 / IOS (наборы характеристик)
- Network Essentials
- Полный гигабитный Ethernet-коммутатор
- До 8 Gigabit Ethernet M12 порты Обеспечивает несколько устойчивых вариантов проектирования; обеспечивает безопасный доступ для новых высокоскоростных приложений в промышленном пространстве; позволяет осуществлять контроль на основе IP и получать данные (на английском языке).SCADA) связь; Поставляет несколько колец, резервируемый Топология колец для новых конфигураций сети
- Порты M12
- 8
- Промышленная автоматизация
- IEC 62443-4-1 IEC 62443-4-2
- Промышленный Ethernet
- Расположение коммутатора, Swap Drive, Дженерик объектно-ориентированных событий подстанции (GOOSE) обмен сообщениями, SCADA Классификация протоколов, PTP (Стандартный Профиль, Питание Profile 2011 Профиль мощности 2017 1 ), Network Time Protocol (NTP) до PTP Пробытое значение
- Пропускная способность пересылки
- 8 Гбит/с
- Протоколы промышленной автоматизации
- Ethernet/IP (CIP), Modbus, SCADA, GOOSE и PROFINET MRP (IEC 62439-2) позволяют интегрироваться с существующими платформами управления от Rockwell, Siemens и других.; IEEE 1588v2 Precision Timing Protocol (PTP) (поддерживаются как профиль мощности для полезности, так и профиль по умолчанию для производства); gRPC (открытый исходный код Remote Procedure Calls) взаимная TLS (mTLS) потоковая телеметрия
- Протоколы управления интернет-группами (IGMP)
- 512
- Размеры (В × Ш × Г)
- 7.90 x 2.71 x 2.33 in 20.07 x 6.88 x 5.92 cm
- Резервирование и отказоустойчивость
- Устойчивый протокол Ethernet (REP); Протокол увольнения СМИ (MRP); Протокол быстрого увольнения СМИ (Fast MRP); G.8032 Ethernet Ring Protection (ERP) Протокол версии 1
- Сигнальные входы
- Нет сигнал тревоги порт
- Скорость пересылки пакетов 1
- 11.904 млн пакетов/с
- Соответствие требованиям электромагнитных излучений, помехоустойчивости и нормативным требованиям
- Излучения (класс А): FCC 47 CFR Часть 15 Подчасть B EN55032/CISPR 32 VCCI AS/NZS CISPR 32 CISPR 11 ICES 003 CNS 15936 KS C9832 Помехоустойчивость: CISPR35/EN55035 AS/NZS CISPR 35 KS C 9835
- Стандарты и сертификации безопасности
- UL/CSA 60950-1 NOM то NOM-019-SCFI (через партнеров и дистрибьюторов) UL/CSA 62368-1, EN62368-1, CB то IEC623680-1 С отклонениями от страны UL61010-2-201 CSA C22.2, Нет 142
- Съемное хранилище
- SD-карта 1
- Таблица одноадресных MAC
- 8000
- Тяжелый дизайн и соответствие отрасли
- Подключите коммутаторь близко к месту выполнения работы в самых сложных условиях.; IP66/IP67, обеспечивающий защиту от пыли и погружения в воду; Закаленная для вибрации, удара и скачка, электрического шума и экстремальных температур (-40 ° C до 75 ° C / -40 ° F до 167 ° F); Соответствие стандартам промышленной автоматизации; Поддерживает Ethernet/IP Common Industrial Protocol (CIP); Поддерживает классификацию протоколов надзорного контроля и сбора данных (SCADA) - сообщения о событиях, связанных с подстанциями, ориентированными на объекты (GOOSE), Modbus TCP / IP
- Удобный для пользователя WebUI
- Позволяет легко конфигурировать и контролировать, даже неспециалистами.; Устраняет необходимость в более сложных программах эмуляции терминалов.; Снижает стоимость развертывания
- Условия при хранении
- –40 – 185°F (–40 – 85°C) Высота: 40,000 ноги12,192 m) IEC 60068-2-14
- Шок и вибрации
- EC 60068-2-27 (Операционный шок: 30G 11ms, половина синуса) IEC 60068-2-27 (При хранении шок 55-70G, трапециевидный) IEC 60068-2-6, IEC 60068-2-64, EN 61373 (оперативная вибрация) IEC 60068-2-6, IEC 60068-2-64, EN 61373 (неоперативная вибрация)
- Электропитание входы
- Один источник питания (L-кодированный M12)
