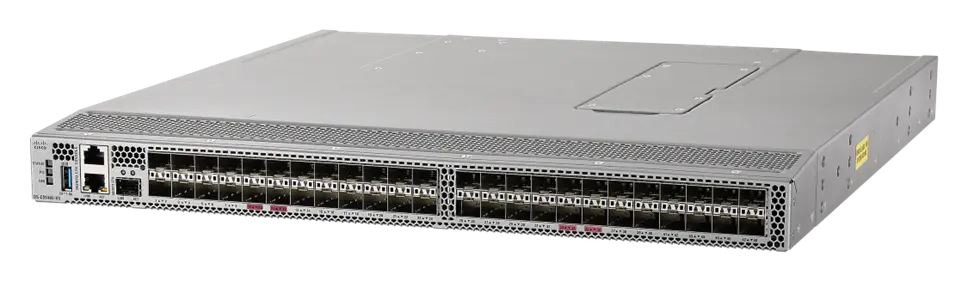

SAN-коммутатор Cisco DS-C9148V, 48 портов Fibre Channel, скорость до 64G, резервируемое питание, управление SAN

Основные характеристики

Диапазон температур

Температура, окружающая среда, работающая: 32 – 104°F (0 – 40°C с) порт- боковые варианты выхлопных газов и впускного воздушного потока; температура, окружающая среда, нерабочая и хранение: –40 градус 158°F (–40 градус 70°C Относительная влажность, окружающая среда (без конденсации) работающий: 10% – 90%Относительная влажность, окружающая среда (без конденсации) нерабочее и складское оборудование: 10% – 95%; Высота, работающая: –197 – 6500 ft (–60 – 2000m)

Модель

DS-C9148V

Производитель

Cisco

Производительность

Скорость порта: 8-, 16-, 32 и 64-Гбит/с автосенсор с 64 Гбит/с выделенной полосы пропускания на порт; Совокупная пропускная способность 3-Тбит/с сквозной полный дуплекс; Буферные кредиты: До 24,000 Для группы из 24 порты, с дефолтом 1000 Буферные кредиты на порт и максимальная 16,000 Буферные кредиты для одного порт в группе; Портовые группы: 2 порт группы 24 порты каждый; Портовый канал: До 24 Физические связи, сгруппированные в одну порт канал

Протоколы

Fibre Channel стандарты; FC-PI-6 (INCITS 512-2015); FC-PI-7 (INCITS 543-2019); FC-FS-4 (INCITS 488-2016); FC-FS-5 (INCITS 545-2019); FC-GS-7 (INCITS 510-2017); FC-GS-8 (INCITS 548-2020); FC-LS-3 (INCITS 487-2018); FC-LS-4 (INCITS 553-2020); FC-SW-6 (INCITS 511-2016); FC-SW-7 (INCITS 547-2020); NVMe/FC (INCITS 540-2018); NVMe/FC-2 (INCITS 556-2020); FC-PH Пересмотр 4.3 (ANSI INCITS 230-1994); FC-PH Поправка 1 (ANSI INCITS 230-1994/AM1-1996); FC-PH Поправка 2 (ANSI INCITS 230-1994/AM2-1999); FC-PH-2 Пересмотр 7.4 (ANSI INCITS 297-1997); FC-PH-3 Пересмотр 9.4 (ANSI INCITS 303-1998); FC-PI Пересмотр 13 (ANSI INCITS 352-2002); FC-PI-2 Пересмотр 10 (ANSI INCITS 404-2006); FC-PI-3 Пересмотр 4 (ANSI INCITS 460-2011); FC-PI-4 Пересмотр 8 (ANSI INCITS 450-2008); FC-PI-5 Пересмотр 6 (ANSI INCITS 479-2011); FC-FS Пересмотр 1.9 (ANSI INCITS 373-2003); FC-FS-2 Пересмотр 1.01 (ANSI INCITS 424-2007); FC-FS-2 Изменить 1 (ANSI INCITS 424-2007/AM1-2007); FC-FS-3 Пересмотр 1.11 (ANSI INCITS 470-2011); FC-FS-4; F-LS Пересмотр 1.62 (ANSI INCITS 433-2007); FC-LS-2 Пересмотр 2.21 (ANSI INCITS 477-2011); FC-LS-3 Включает пересмотр 3.53; FC-SW-2 Пересмотр 5.3 (ANSI INCITS 355-2001); FC-SW-3 Пересмотр 6.6 (ANSI INCITS 384-2004); FC-SW-4 Пересмотр 7.5 (ANSI INCITS 418-2006); FC-SW-5 Пересмотр 8.5 (ANSI INCITS 461-2010); FC-SW-6; FC-GS-3 Пересмотр 7.01 (ANSI INCITS 348-2001); FC-GS-4 Пересмотр 7.91 (ANSI INCITS 387-2004); FC-GS-5 Пересмотр 8.51 (ANSI INCITS 427-2007); FC-GS-6 Пересмотр 9.4 (ANSI INCITS 463-2010); FC-GS-7 Включает пересмотр 10.8; FCP Пересмотр 12 (ANSI INCITS 269-1996); FCP-2 Пересмотр 8 (ANSI INCITS 350-2003); FCP-3 Пересмотр 4 (ANSI INCITS 416-2006); FCP-4 Пересмотр 2b (ANSI INCITS 481-2011); FC-SB-2 Пересмотр 2.1 (ANSI INCITS 349-2001); FC-SB-3 Пересмотр 1.6 (ANSI INCITS 374-2003); FC-SB-3 Поправка 1 (ANSI INCITS 374-2003/AM1-2007); FC-SB-4 Пересмотр 3.0 (ANSI INCITS 466-2011); FC-SB-5 Пересмотр 2.00 (ANSI INCITS 485-2014); FC-BB-2 Пересмотр 6.0 (ANSI INCITS 372-2003); FC-BB-3 Пересмотр 6.8 (ANSI INCITS 414-2006); FC-BB-4 Пересмотр 2.7 (ANSI INCITS 419-2008); FC-BB-5 Пересмотр 2.0 (ANSI INCITS 462-2010); FC-BB-6 Пересмотр 2.00 (ANSI INCITS 509-2014); FC-VI Пересмотр 1.84 (ANSI INCITS 357-2002); FC-SP Пересмотр 1.8 (ANSI INCITS 426-2007); FC-SP-2 Пересмотр 2.71 (ANSI INCITS 496-2012); FAIS Пересмотр 1.03 (ANSI INCITS 432-2007); FAIS-2 Пересмотр 2.23 (ANSI INCITS 449-2008); FC-IFR Пересмотр 1.06 (ANSI INCITS 475-2011); FC-FLA Пересмотр 2.7 (INCITS TR-20-1998); FC-PLDA Пересмотр 2.1 (INCITS TR-19-1998); FC-Tape, Revision 1.17 (INCITS TR-24-1999); FC-MI Пересмотр 1.92 (INCITS TR-30-2002); FC-MI-2 Пересмотр 2.6 (INCITS TR-39-2005); FC-MI-3 Пересмотр 1.03 (INCITS TR-48-2012); FC-DA Пересмотр 3.1 (INCITS TR-36-2004); FC-DA-2 Пересмотр 1.06 (INCITS TR-49-2012); FC-MSQS Пересмотр 3.2 (INCITS TR-46-2011); Fibre Channel Классы обслуживания: Класс 2 Класс 3 и класс F; Fibre Channel стандартный порт Типы: E и F; Fibre Channel усиленный порт Типы: SD, ST, NP и TE; NVMe/FC; Управление в полосе использования IP над Fibre Channel (RFC 2625); IPv6, IPv4 Протокол адресной резолюции (Ad Address разрешение Protocol)ARP) конец Fibre Channel (RFC 4338• Широкие стандарты IETF TCP/IP, SNMPv3 и удаленного мониторинга (RMON) МБ

Тип устройства

SAN-коммутатор

Управление сетью

Доступ к управлению через следующие неполные Ethernet-порты; мгмт0: 10/100/1000BASE-TT; RS-232 - консольная консоль; USB Power-on Auto-Provision; Протоколы доступа; Command-Line Interface (CLI) с использованием консоли и Ethernet-кода; SNMPv3 с использованием Ethernet-порта и IP-адреса в диапазоне поверх доступа к Fibre Channel; Спецификация инициативы по управлению хранением (SMI-S) Storage Networking Industry Association (SNIA); NX-API для полной программируемости HTTP/HTTPS; Распределенный сервис alias; Сетевая безопасность; Per-VSAN RBAC с использованием функций LDAP, RADIUS и TACACS+ на основе AAA; Простой протокол передачи файлов (SFTP); SSHv2 реализует AES; SNMPv3 реализует AES

Электропитание

80 Плюс платиновые сертифицированные источники питания; варианты электроснабжения; 500W AC в базовой модели, порт- вариант бокового выхлопа (выхлопных газов)2 на коммутаторь; 500W AC в базовой модели, порт- вариант бокового впуска (внутри)2 на коммутаторь; 1200W AC/ HVAC/ HVDC в базовой модели, двунаправленный поток воздуха (2 на коммутаторь); Кабель питания; Соединитель со розеткой с выемкой C15, соединяющийся с вилкой C16 на сосуде питания для 500W электроснабжение; стандарт CAB-HVAC-C14-2M IEC C14 к разъему Saf-d-grid на сосуде питания для 1200W Подача электроэнергии; Проверить таблицу информации о заказе в этом документе для проводов питания, специфичных для регионов; 500W PSU AC ввод: 100 – 240 VAC (10% диапазон; 1200W PSU AC ввод: 90V – 305V; 1200W PSU DC ввод: 192V – 400V; частота: 50 – 60 Hz (номинальное); типичное энергопотребление; 174W для 48-Port переключаться в режиме холостого хода без модулей оптики; 228W для 48-Port переключаться с 24 64G SW Модули оптики под 50% линейный тариф; 286W для 48-Port переключаться с 48 64G SW Модули оптики под 50% Скорость линии; Воздушный поток; Назад вперед (к порты) использование порт- боковые выхлопные вентиляторы; спереди назад (внутри от порты) использование порт- боковые вентиляторы; 50 Кубические ноги в минуту ()CFM) посредством сборки вентиляторов системы в 77°F (25°C); 100 CFM максимальный

CAB-250V-10A-BR

Питание Кабель, 250VAC 10A, Бразилия

CAB-9K10A-AR

Питание Кабель, 250VAC 10A IRAM 2073 Вилка, Аргентина

CAB-9K10A-AU

Питание Кабель, 250VAC 10A 3112 Вилка, Австралия

CAB-9K10A-CH

Питание Кабель, 250VAC 10A GB1002 Вилка, Китай

CAB-9K10A-EU

Power Cord, 250VAC 10A CEE 7/7 Plug, EU

CAB-9K10A-ISR

Мощный шнурок, 250VAC 10A SI16S3 Вилка, Израиль

CAB-9K10A-IT

Питание Кабель, 250VAC 10A CEI 23-16/VII Вилка, Италия

CAB-9K10A-KOR

Питание Кабель, 125VAC 13A KSC8305 Вилка, Корея

CAB-9K10A-SA

Питание Кабель, 250VAC 10A SABS 164/1 Вилка, Южная Африка

CAB-9K10A-SW

Power Cord, 250VAC 10A, Straight C15, MP232 Plug, SWITZ

CAB-9K10A-TWN

Питание Кабель, 125VAC 15A CNS10917-2, Тайвань

CAB-9K10A-UK

Питание Кабель, 250VAC 10A BS1363 Вилка (13 A fuse), Великобритания

CAB-9K12A-NA

Питание Кабель, 125VAC 13A NEMA 5-15 Вилка, Северная Америка

CAB-C15-CBN

Кабина джампера, 250 VAC 13A, C14-C15 Коннекторы

CAB-C15-CBN-CK

Кабмин Jumper Питание Кабель, 250 VAC 13A, C14-C15 Connectors, Китай, Республика Корея

CAB-C15-CBN-EURA

Кабмин Jumper Питание Кабель, 250 VAC 13A, C14-C15 Connectors, ЕС, Российская Федерация, Беларусь, Казахстан и Австралия

Cisco MDS Advantage Лицензия на подписку

факультативный

Cisco MDS Premier Subscription Лицензия (Лицензия на подписку)

факультативный

DS-9148V-KIT-CSCO(=)

MDS 9148V Accessory Kit для Cisco

DS-9148V-KIT-EM(=)

MDS 9148V Accessory Kit для Dell EMC (Испания)

DS-9148V-KIT-HDS(=)

MDS 9148V Accessory Kit для HDS (Запасной)

DS-C32S-FAN-E=

MDS коммутаторь FAN поднос порт-side Exhaust (работает с MDS 9148V Коммутаторь) (Испания)

DS-C32S-FAN-I=

MDS коммутаторь FAN Лоток, порт- боковой прием (работает с MDS 9148V Коммутаторь) (Испания)

DS-CAC-1200W=

AC PSU Двухнаправленный поток воздуха, запасной

DS-CAC-500W-E=

MDS 9100 500W портбоковой выхлоп PSU (работает с MDS 9148V Коммутаторь) (Испания)

DS-CAC-500W-I=

MDS 9100 500W порт- боковой прием PSU (работает с MDS 9148V Коммутаторь) (Испания)

DS-SFP-FC16G-LW= *

16G FC Longwave Optics (Великобритания)

DS-SFP-FC16G-SW= *

16G FC Коротковолновая оптика

DS-SFP-FC16GELW= *

16 Гбит/с Канал волокон Расширенный LW SFP+

DS-SFP-FC32G-ELW= *

32 Гбит/с Канал волокон Расширенный LW SFP+

DS-SFP-FC32G-LW= *

32G FC Longwave Optics (Великобритания)

DS-SFP-FC32G-SW= *

32G FC коротковолновая оптика

DS-SFP-FC64G-LW= *

64G FC Longwave Optics русск.

DS-SFP-FC64G-SW= *

64G FC коротковолновая оптика

M91VXK9-A-1Y

Cisco MDS Advantage: лицензия на 1 год для прямой продажи

M91VXK9-A-1Y-OSM

Лицензия Cisco MDS Advantage на 1 год для продажи через партнеров OSM

M91VXK9-A-3Y

Cisco MDS Advantage: лицензия на 3 года для прямой продажи

M91VXK9-A-3Y-OSM

Лицензия Cisco MDS Advantage на 3 года для продажи через партнеров OSM

M91VXK9-A-5Y

Cisco MDS Advantage: лицензия на 5 лет для прямой продажи

M91VXK9-A-5Y-OSM

Cisco MDS Advantage: 5 лет для продажи через OSM-партнеров

M91VXK9-A-7Y-OSM

Cisco MDS Advantage: лицензия на 7 лет для продажи через OSM-партнеров

M91VXK9-P-1Y

Cisco MDS Premier Subscription Лицензия для прямой продажи сроком на 1 год

M91VXK9-P-1Y-OSM

Лицензия Cisco MDS Premier на 1 год для продажи через партнеров OSM

M91VXK9-P-3Y

Cisco MDS Premier Subscription Лицензия для прямой продажи сроком на 3 года

M91VXK9-P-3Y-OSM

Cisco MDS Premier Subscription Лицензия для 3-х лет продажи через OSM-партнеров

M91VXK9-P-5Y

Cisco MDS Premier Subscription Лицензия для прямой продажи сроком на 5 лет

M91VXK9-P-5Y-OSM

Cisco MDS Premier Subscription Лицензия для 5 лет продажи через OSM-партнеров

M91VXK9-P-7Y

Cisco MDS Premier Subscription Лицензия для прямой продажи сроком на 7 лет; Cisco MDS Advantage: лицензия на 7 лет для прямой продажи

M91VXK9-P-7Y-OSM

Cisco MDS Premier Subscription Лицензия будет продаваться через OSM-партнеров в течение 7 лет

диагностика

Power-On-Self-Test (альбом)POST Диагностика; Система онлайн-управления здравоохранением OHMS) диагностика; Внутренний петлевые реверсы; SPAN; Fibre Channel трассировка; Fibre Channel пинг; Fibre Channel отладка; Cisco Анализатор тканей; Syslog; Статистика на уровне портов; Диагностика ссылок (E-)порт и Ф-порт Ссылки; Прочитайте Диагностический параметр

Защита

Изоляция ткани VSAN; Интеллектуальная проверка пакетов на уровне порта; Аппаратные зонирования по спискам контроля доступа (ACL); Протокол безопасности Fibre Channel Security Protocol (FC-SP) для аутентификации; FC-SP аутентификация host-to-switch; Управление доступом на основе ролей (RBAC) с использованием функций аутентификации, авторизации и учета (AAA) RADIUS, TACACS + или Lightweight Directory Access Protocol (LDAP); Безопасный FTP (SFTP); Протокол Secure Shell версии 2 (SSHv2); Простая версия протокола управления сетью 3 (SNMPv3) с применением расширенного стандарта шифрования (AES); Безопасность самолета; Cisco TrustSec® шифрование полезной нагрузки; Безопасная загрузка и технология борьбы с подделкой

Интерфейсы программирования

Скрипто-кли; Cisco DCNM/NDFC Web Services API; NX-API HTTP/HTTPS интерфейсы; Бортовой интерпретатор Python; Cisco Embedded Event Manager (EEM); Программный планировщик Cisco NX-OS

Ключевая характеристика 1

48 портов Fibre Channel

Ключевая характеристика 2

скорость до 64G

Ключевая характеристика 3

резервируемое питание

Ключевая характеристика 4

управление SAN

Ключевая характеристика 5

стоечное исполнение

Лицензии на программное обеспечение Subscription

Включенный или факультативный

Надежность и доступность

Cisco Программное обеспечение In-Service Опциональный (ISSU); С горячей заменойдвойной резервируемый электроснабжения; С горячей заменой вентиляторный модуль с коммутатором интегрированного управления температурой и мощностью; С горячей заменой SFP+ оптика; возобновить государственный процесс; любой порт конфигурация для порт каналы; многолучевые каналы на основе тканей; услуги по созданию тканей Per-VSAN; отслеживание портов; FEC с HBA порты; уведомление об изменении состояния буфера к буферу с HBA порты

Описание устройства

MDS 9148V 64G 1RU FC коммутаторь, с/ 24 активный порты, 4 Фанаты, 2 ПГУ, выхлопные газы; MDS 9148V 64G 1RU FC коммутаторь, с/ 24 активный порты, 4 Фанаты, 2 ПГУ, прием; MDS 9148V 64G 1RU FC коммутаторь, с/ 24 активный порты, 4 Фанаты, 2 ПГУ, выхлопные, запасные; MDS 9148V 64G 1RU FC коммутаторь, с/ 24 активный порты, 4 Фанаты, 2 ПГУ, прием, запасной; MDS 9148V 64G FC коммутаторь, с/ 24 активный порты + 24x64G SW Оптика, 4 Фанаты, 2 ПГУ, выхлопные газы; MDS 9148V 64G FC коммутаторь, с/ 24 активный порты + 24x64G SW Оптика, 4 Фанаты, 2 ПГУ, прием; MDS 9148V 64G FC коммутаторь, с/ 24 активный порты + 24x32G SW Оптика, 4 Фанаты, 2 ПГУ, выхлопные газы; MDS 9148V 64G FC коммутаторь, с/ 24 активный порты + 24x32G SW Оптика, 4 Фанаты, 2 ПГУ, прием; MDS 9148V 64G FC коммутаторь, с/ 48 активный порты + 48x64G SW Оптика, 4 Фанаты, 2 ПГУ, выхлопные газы; MDS 9148V 64G FC коммутаторь, с/ 48 активный порты + 48x64G SW Оптика, 4 Фанаты, 2 ПГУ, прием; MDS 9148V 64G FC коммутаторь, с/ 48 активный порты + 48x32G SW Оптика, 4 Фанаты, 2 ПГУ, выхлопные газы; MDS 9148V 64G FC коммутаторь, с/ 48 активный порты + 48x32G SW Оптика, 4 Фанаты, 2 ПГУ, прием

Поддерживаемые оптики Cisco, мультимедиа и расстояния передачи

Для получения подробной информации обо всех поддерживаемых приемопередатчиках обратитесь к документации Cisco MDS 9000 Family подключаемый Transceivers.

Порты Fibre Channel

• Форм-фактор с фиксированным коммутаторем 48 SFP+ порты основание

Расширенные функции

VSAN; IVR; NPV; Портовый канал с многолучевой балансировкой нагрузки; Поток и зона на основе QoS

Совместимость продуктов

Семейство Cisco MDS 9000

Совместимость с ПО

Cisco MDS 9000 NX-OS 9.3(1) или более поздней версии

Утверждение и соблюдение

Соответствие требованиям безопасности; СЕ Маркировка; UL 60950; CAN/CSA-C22.2 No. 60950; EN 60950; IEC 60950; TS 001; AS/NZS 3260; IEC60825; EN60825; 21 CFR 1040; Соответствие требованиям EMC; FCC Part 15 (CFR 47) Класс А; ICES-003 Класс А; EN 55022 Класс А; CISPR 22 Класс А; AS/NZS 3548 Класс А; Класс VCCI A; EN 55024; EN 50082-1; EN 61000-6-1; EN 61000-3-2; EN 61000-3-3

Физические размеры (H x W x D) и вес

1 Ударный блок (1RU) (1.72 x 17.299 x 18 in. [4.37 x 43.94 x 45.72 см)), исключая блок питания (PSU) и ручки вентилятора; 21.8 фунта (9.9 кг)

Часть #

Описание аксессуаров; Питание Cords Описание; Оптика Описание; Дополнительные лицензии
