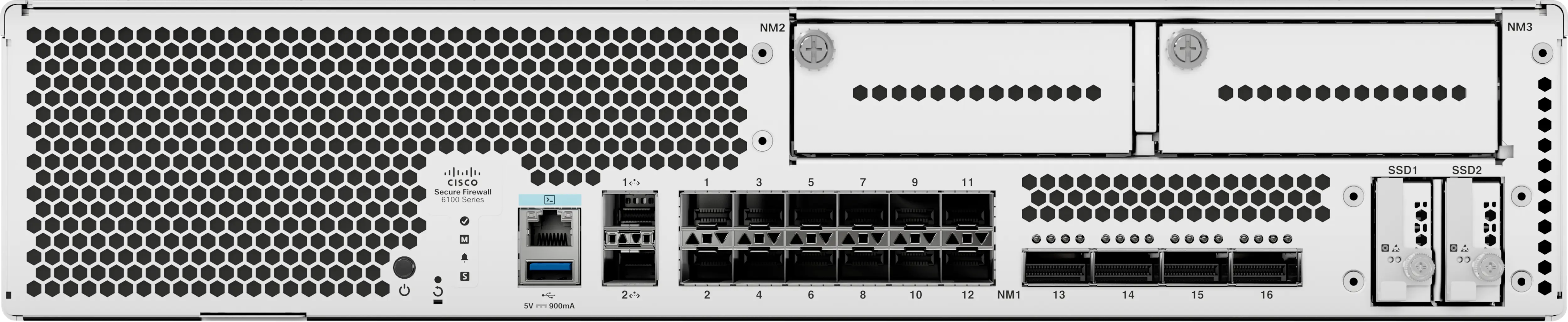

Межсетевой экран Cisco CSF6160, аппаратное исполнение, фильтрация трафика, защита сети, VPN
Основное описание о межсетевом экране Cisco CSF6160
Cisco CSF6160 — межсетевой экран для контроля сетевых соединений и защиты периметра. Основные особенности исполнения: аппаратное исполнение, фильтрация трафика, защита сети, VPN, управление политиками. Устройство состоит из интерфейсов подключения, аппаратной платформы обработки трафика и средств управления политиками. Модель относится к семейству Secure Firewall 6100. Подбор конфигурации начинают с требований к подключению и размещению. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Резервный путь проектируют отдельно от обычной рабочей линии. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Параметр «производительность ipsec vpn (tcp 1024 байт, fastpath)»: 450 Гбит/с. Параметр «производительность tls decryption [1]»: 100 Гбит/с.
Функциональные возможности и принцип работы
Межсетевой экран проверяет соединения в соответствии с выбранными политиками безопасности. Фильтрация ограничивает нежелательный обмен между сетевыми сегментами. Производительность зависит от набора включённых функций и характера трафика. Доступ к интерфейсу управления ограничивают доверенными адресами. Параметры WAN согласуют с техническими условиями оператора. Пограничное размещение предполагает контроль доступа из внешней сети.
Технические особенности
- Модель: CSF6160
- Тип устройства: Межсетевой экран
- Особенность исполнения 1: аппаратное исполнение
- Особенность исполнения 2: фильтрация трафика
- Особенность исполнения 3: защита сети
- Особенность исполнения 4: VPN
- Особенность исполнения 5: управление политиками
- Производительность IPsec VPN (TCP 1024 байт, Fastpath): 450 Гбит/с
- Производительность TLS Decryption [1]: 100 Гбит/с
- Максимум одновременных сеансов с AVC: 75 Million
- Новых соединений в секунду с AVC: 1.5 Million
- Максимальное количество VPN-пиров: 60 K
- Форм-фактор: 2 RU for 19" Rack
- Интерфейс управления Ethernet: 2 x 1/10/25 Gigabit Ethernet SFP28 Ports
- Консольный порт: 1 x RJ-45 console
- Порт USB: 1 USB 3.0
- Накопитель: 2 x 3.6 TB
- Шасси dimensions (HxWxD): 3.5” H x 16.9” W x 32.5” D (8.89 cm x 42.93 cm x 82.55 cm)
- Масса: 66lbs (29.94kg), fully loaded
Применение
Cisco CSF6160 рассматривают для контроля сетевых соединений и защиты периметра. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. При переносе оборудования сохраняют сведения о каждом подключении. Для распределённой инфраструктуры заранее определяют ответственных за обслуживание. Для новой площадки оборудование подбирают вместе с остальной инфраструктурой. Для филиала учитывают доступные линии связи и способы удалённого управления.
Преимущества Cisco CSF6160
При подборе Циско CSF6160 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — аппаратное исполнение. При расчёте узла также учитывают фильтрация трафика. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. При подключении соседнего узла сверяют тип разъёма и режим Ethernet.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Требования к управлению учитывают вместе с сетевыми подключениями. Опциональные компоненты заказывают только после проверки поддержки выбранным исполнением. Одно название семейства не гарантирует совместимость всех его исполнений.
Конструкция и технические особенности CSF6160
Расположение кабелей должно сохранять возможность чтения маркировки портов. Защиту подключений от случайного воздействия предусматривают на уровне монтажного решения. Положение устройства должно позволять подключить необходимые интерфейсы. Сведения о габаритах используют для подготовки схемы размещения. Корпус и подключения должны оставаться доступными для осмотра. Путь отвода тепла сохраняют свободным при размещении рядом с другими устройствами.
Монтаж и эксплуатация
Эксплуатационная документация должна содержать расположение и назначение устройства. Кабели маркируют на обоих концах для удобства последующей диагностики. Изменения конфигурации документируют вместе с причиной их внесения. Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период. После переноса устройства повторно проверяют все физические соединения. Перед расширением проверяют текущую загрузку питания и интерфейсов.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco CSF6170: аппаратное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Более крупная платформа оправдана, когда требуются дополнительные подключения или ресурсы. Различие в форм-факторе может изменить требования к монтажу. Максимальную производительность сравнивают при одинаковых условиях измерения. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- UL 62368-1; UL 60950-1; CAN/CSA-C22.2 No. 62368-1; CAN CSA C22.2 60950-1; EN 62368-1; IEC 62368-1; AS/NZS 62368.1; GB4943.1
- Влажность при хранении
- 5% – 95% (без конденсации)
- Влажность при эксплуатации
- 5% – 90% (без конденсации)
- Возможность установки в стойку
- Да, в состав крепежных рельсов входили (4-штабные стойки EIA-310-D)
- Входное напряжение переменного тока
- 100-120 VAC (низкая линия HVAC); 200-277 VAC (HVAC High Line)
- Высокая доступность
- Active/Standby, Active/Active (с кластеризацией); Активный/активный/Standby
- Кластеризация
- До 16
- Консольный порт
- 1 x RJ-45 консоль
- Контексты безопасности
- Включено 10, максимум 250
- Конфигурация
- Двойное высоковольтное AC/DC Источник питания: High Line AC: До 3000W по источнику питания, с горячей заменой, увольнение с разделением нагрузки; Низкая линия AC: До 1500W - на источник питания, распределение нагрузки без избыточности. DC Предоставляется электропитание.; Обе входы подключены: До 3000W по источнику питания, с горячей заменой, избыточность распределения нагрузки; Один вход подключен: До 1500W на источник питания, распределение нагрузки без избыточности.
- Максимальное количество интерфейсов
- Скорость/тип интерфейса; 1 / 10 / 25 / 50 Гигабитный SFP56); 40 / 100 / 200 Гигабитный QSFP56); 400 Гигабитный QSFP-DD); Управление (SFP28); Примечание: 50G Поддержка: только 12 фиксированный SFP56 порты Поддержка родных 50G Скорость (модули указаны) SFP28 максинг в 25G). FTW (Fail-to-Wire): При использовании модулей Fail-to-Wire (6-порты каждый, общая 1/10/25G Счет будет 24 порты (12 Фиксированный + 12 Модуль. Вышеуказанный порт Количество не учитывается в способности прорыва, поддерживаемой различными интерфейсами.
- Масса
- 66 фунтов (29.94 кг), полностью загружен
- Модель
- CSF6160
- Охлаждение
- 4 Полевой сменный модуль вентилятора; Каждый модуль имеет 2 вентилятора
- Порт USB
- 1 USB 3.0
- Производитель
- Cisco
- Рабочая температура
- 32°F до 104°F (0°C до 40°C)
- Резервирование
- 1+1 Увольнение; Излишне только с двойным HVAC, HVDC или LVDC с двойным входом.; LVAC и одновходный DC не поддерживают избыточность.
- Сетевые модули
- Стандартные модули Ethernet; 8 x 1/10 Gigabit Ethernet SFP+ Сетевой модуль; 8 x 1/10/25 Гигабитный сетевой модуль Ethernet SFP28; 4 x 40 Gigabit Ethernet QSFP+ Сетевой модуль; 4 x 40/100/200 Gigabit Ethernet QSFP56 Сетевой модуль; 2 x 40/100 Gigabit Ethernet QSFP28 Сетевой модуль; 2 x 200/400 Gigabit Ethernet QSFP-DD Network Module Fail-to-Wire (FTW) Модули; 8 x 1 Гигабитный Ethernet Медный Fail-to-Wire (FTW) Сетевой модуль; 6 x 1 Гигабитный Ethernet SX Оптоволокно Fail-to-Wire (FTW) Сетевой модуль; 6 x 10 Gigabit Ethernet SR Оптоволокно Fail-to-Wire (FTW) Сетевой модуль; 6 x 10 Gigabit Ethernet LR Оптоволокно Fail-to-Wire (FTW) Сетевой модуль; 6 x 25 Gigabit Ethernet SR Оптоволокно Fail-to-Wire (FTW) Сетевой модуль; 6 x 25 Gigabit Ethernet LR Оптоволокно Fail-to-Wire (FTW) Сетевой модуль
- Температура хранения
- –40°F – 158°F (–40°C – 70°C)
- Тип устройства
- Межсетевой экран
- Форм-фактор
- 2 RU за 19" Рэк"
- Частота входного переменного тока
- 50—60 Hz
- EMC: ETSI/EN
- EN 300 386 Оборудование телекоммуникационных сетей (EMC); EN55032/CISPR32 Мультимедийное оборудование (излучения); EN55035/CISPR 35 Мультимедийное оборудование (помехоустойчивость); EN61000-6-1, EN61000-6-2 Общие стандарты помехоустойчивости
- Акустический шум
- Звуковое давление: <=74 дБА (типично), <= 90 дБА (максимально) Звуковая мощность: <=81 дБ (типично), <=98 дБ (максимально)
- Видимость и контроль приложений (AVC)
- Стандарт, поддерживающий более 8100 приложений, а также геолокации, пользователей и веб-сайтов.
- Входные напряжения HVDC
- 240-380 VDC
- Входные напряжения LVDC
- -48VDC -60VDC
- Высота над уровнем моря при хранении
- 40,000 ft.
- Высота над уровнем моря при эксплуатации
- 0 – 10,000 ft- Уменьшить максимальную рабочую температуру 1°C/1K-ft выше 6000 ft.
- Габариты шасси (В×Ш×Г)
- 3.5” H x 16.9” W x 32.5” D (8.89 cm x 42.93 cm x 82.55 cm)
- Интерфейс управления Ethernet
- 2 x 1/10/25 Гигабитный Ethernet SFP28 Порты
- Ключевая характеристика 1
- аппаратное исполнение
- Ключевая характеристика 2
- фильтрация трафика
- Ключевая характеристика 3
- защита сети
- Ключевая характеристика 4
- VPN
- Ключевая характеристика 5
- управление политиками
- Максимальное количество VPN-пиров
- 60 K
- Максимальное количество виртуальных маршрутизаторов (VRF)
- 250
- Максимальное энергопотребление
- 2440 Ватт
- Максимальный потребляемый переменный ток
- 13 Ампер (высоколинейный переменный ток)
- Максимум одновременных сеансов с AVC
- 75 миллионов
- Метрика / 6170
- 6170
- Накопитель
- 2 x 3.6 TB
- Новые соединения в секунду
- 4.5 млн.
- Новых соединений в секунду с AVC
- 1.5 млн.
- Одновременные соединения межсетевого экрана
- 180 миллионов
- Описание исполнения
- Cisco Secure Firewall 6160 Устройство, защита от угроз; Cisco Secure Firewall 6160 Appliance, ASA
- Питание через Ethernet
- Не применяется
- Поддержка трансиверов
- Cisco Secure Firewall (CSF) 6100 Hardware Installation Guide (недоступная ссылка — история).
- Производительность IPsec VPN (TCP 1024 байт, Fastpath)
- 450 Гбит/с
- Производительность TLS расшифровка [1]
- 100 Гбит/с
- Пропускная способность IPsec VPN (450B UDP L2L тест)
- 300 Гбит/с
- Пропускная способность NGFW: FW + AVC + IPS (1024B)
- 550 Гбит/с
- Пропускная способность брандмауэра государственного контроля (1500 B UDP) [2]
- 650 Гбит/с
- Пропускная способность брандмауэра государственного контроля (HTTP 1024 байт)
- 650 Гбит/с
- Пропускная способность: AVC + система предотвращения вторжений (IPS) (1024B)
- 550 Гбит/с
- Пропускная способность: межсетевой экран + видимость и управление приложениями (AVC) (1024B)
- 600 Гбит/с
- Система HVDC ток жеребьевки, максимальная
- 11 Ампер
- Система LVDC ток жеребьевки, максимальная
- 29 Ампер
- Соответствие нормативам
- Продукты соответствуют маркировке CE согласно директивам 2014/30/EU и 2006/108/EC
- Спецификация / 6170
- 6170
- Средний промежуток времени между неудачами (MTBF)
- Шасси: 212,000 Часы
- Типичное энергопотребление
- 1740 Ватт
- Фиксированные порты
- 12 x 1/10/25/50 Gigabit Ethernet SFP56 Порты 4 x 40/100/200 Gigabit Ethernet QSFP56 Порты
- Экземпляры (режим нескольких экземпляров)
- Доступно в будущем выпуске
- ЭМС: излучение
- FCC 47CFR15 Класс А; AS/NZS CISPR 32 Класс А; EN55032/CISPR 32 Класс А; ICES-003 Класс А; Класс VCCI A; KS C 9832 Класс А; CNS-15936 Класс А; EN61000-3-2 Гармония линий электропередач; EN61000-3-3 Изменения напряжения, колебания и мерцание
- ЭМС: помехоустойчивость
- IEC/EN61000-4-2 Электростатический помехоустойчивость к разряду; IEC/EN61000-4-3 Радиационный помехоустойчивость; IEC/EN61000-4-4 Помехоустойчивость БЭФТ; IEC/EN61000-4-5 Хирургия; IEC/EN61000-4-6 Помехоустойчивость к нарушению; IEC/EN61000-4-11 - Перепады напряжения, короткие перебои и вариации напряжения; KS C 9835
