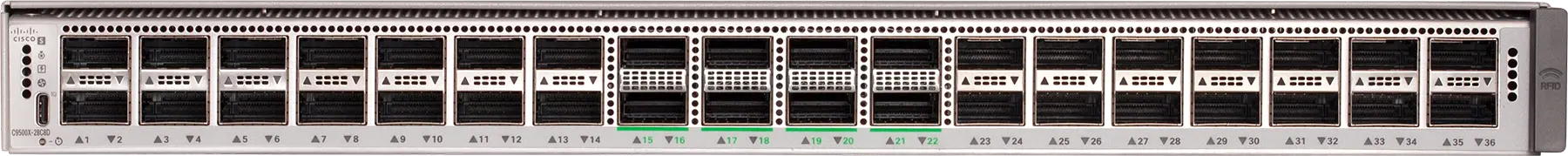

Коммутатор Cisco C9500X-28C8D, 28 × 100G + 8 × 400G, Cisco IOS XE, Cisco Silicon One, StackWise Virtual
Основное описание о коммутаторе Cisco C9500X-28C8D
Cisco C9500X-28C8D — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 28 × 100G + 8 × 400G, Cisco IOS XE, Cisco Silicon One, StackWise Virtual, ядро и агрегация сети. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Catalyst 9500 / 9500X. Подбор конфигурации начинают с требований к подключению и размещению. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. План портов помогает связать номер разъёма с конкретной линией и её назначением. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Задержка важна для голосового трафика и интерактивных приложений. Параметр «маршрутизация ipv6»: Да. Параметр «электропитание max rating»: 1500.
Функциональные возможности и принцип работы
Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Резервный путь проектируют отдельно от обычной рабочей линии. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство.
Технические особенности
- Модель: C9500X-28C8D
- Тип устройства: Коммутатор
- Особенность исполнения 1: 28 × 100G + 8 × 400G
- Особенность исполнения 2: Cisco IOS XE
- Особенность исполнения 3: Cisco Silicon One
- Особенность исполнения 4: StackWise Virtual
- Особенность исполнения 5: ядро и агрегация сети
- Маршрутизация IPv6: Да
- Электропитание max rating: 1500
- Идентификаторы VLAN: 4,094
- MAC-адреса: 128,000
- Минимальная версия ПО: Cisco IOS XE Software Release 17.7.1
- Размеры (В × Ш × Г): H = 1.73 in. (4.39 cm) W = 17.5 in. (44.45 cm) D = 21.8 in. (55.37 cm) including fan/tray handles
- Входное напряжение: See Table 10.; 90 to 264 VAC *
- Температура хранения: -40°C to 70°C (-40° to 158°F); -4° to 149°F (-20° to 65°C)
- Высота в стойке: 1 RU
- Наработка на отказ MTBF (hours): 123,950
Применение
Cisco C9500X-28C8D рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. При переносе оборудования сохраняют сведения о каждом подключении. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Проект должен обеспечивать доступ к устройству после завершения монтажа. Подбор для новой инфраструктуры начинают с требований приложений. Неподходящий форм-фактор или тип питания является основанием выбрать другое исполнение.
Преимущества Cisco C9500X-28C8D
При подборе Циско C9500X-28C8D оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 28 × 100G + 8 × 400G. При расчёте узла также учитывают cisco ios xe. Избыточное количество переходников усложняет диагностику физической линии. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Интерфейсную совместимость проверяют по разъёму, скорости и поддерживаемому режиму. Резервные элементы согласуют с той же конфигурацией, что и основные. При замене узла сверяют подключаемые линии до отключения действующего оборудования.
Конструкция и технические особенности C9500X-28C8D
Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Исполнение питания выбирают с учётом доступных вводов на площадке. Глубину корпуса учитывают вместе с изгибом питающего и сетевого кабеля. Конструкция корпуса задаёт допустимый вариант размещения устройства. Физическое исполнение выбирают вместе со способом дальнейшего расширения.
Монтаж и эксплуатация
Рабочие настройки сохраняют после завершения проверки подключения. Проверку питания проводят вместе с резервным сценарием площадки. До включения сверяют напряжение питания с параметрами выбранного исполнения. После переноса устройства повторно проверяют все физические соединения. Питающую линию рассчитывают с учётом потребления выбранной конфигурации. Перед расширением проверяют текущую загрузку питания и интерфейсов.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9500X-60L4D: 60 × 50G + 4 × 400G; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Версию ПО и лицензирование сравнивают вместе с аппаратной частью. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Сходство названия серии не означает одинаковый состав интерфейсов. Сравнение выполняют при одинаковой задаче и сопоставимой конфигурации.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Входное напряжение
- См. таблицу 10.; 90-264 VAC *
- Модель
- C9500X-28C8D
- Производитель
- Cisco
- Рабочая температура
- -5°C до +45°C (23 градус 113°F Уровень моря при использовании C9500X-FAN-1U-R FAN. -5°C до +35°C (23 градус 95°F Уровень моря при использовании C9500X-FAN-1U-F FAN.; 32 градус 104°F (0 градус 40°C) до высоты 10,000 ноги
- Стандарты
- IEEE 802.1s IEEE 802.1w IEEE 802.1x IEEE 802.3ae для 10G SKU IEEE 802.3ae, IEEE 802.3ba на 40G SKU IEEE 802.1x-Rev IEEE 802.3ad IEEE 802.3x полный дуплекс 10BASE-T, 100BASE-TX и 1000BASE-T порты IEEE 802.1D Spanning Tree Protocol IEEE 802.1p Класс обслуживания ()CoS) расстановка приоритетов IEEE 802.1Q VLAN IEEE 802.3 10BASE-T спецификация IEEE 802.3u 100BASE-TX спецификация IEEE 802.3ab 1000BASE-T спецификация IEEE 802.3z 1000BASE-X спецификация RMON Я и я II стандарты SNMPv1, SNMPv2c и SNMPv3
- Температура хранения
- -40°C до 70°C (-40° до 158°F); -4° до 149°F (-20° до 65°C)
- Тип устройства
- Коммутатор
- C9500-NM-2Q
- Нет
- C9500-NM-8X
- Нет
- C9K-PWR-1500WAC
- 4,034
- C9K-PWR-1500WDC
- 4,034
- Cisco Trust Anchor Module
- Да
- CoPP
- 1,000
- Ethernet поверх MPLS (EoMPLS)
- Да
- FAN-T4-R
- 5,710,990
- gNMI/gNOI
- Да
- Internet Group Management Protocol (IGMP)/Multicast Listener Discovery (MLD) слежка 1
- 16,000
- IP-маршруты с наиболее длинным совпадающим префиксом (LPM) 1,2
- 2 миллиона
- IPv4/IPv6 LPM
- 64,000 / 32,000
- LISP
- 1,000
- MAC-адреса
- 128,000
- MPLS-слой 3 VPN
- Да
- NETCONF
- Да
- NetFlow ACL
- 1,000 проникновение, 1,000 вылет; 1,000 проникновение, 2,000 выход
- NetFlow/ASIC
- 128,000
- Open Shortest Path First 2 (OSPFv2) и OSPFv3
- Да
- PIM Source-Specific Mode (PIM-SSM)
- Да
- PWR-C4-950WAC-R
- 2,268,760
- PWR-C4-950WDC-R
- 2,559,000
- RESTCONF
- Да
- Secure Boot
- Да
- SKU /
- C9500X-60L4D
- SPAN
- 1,000
- Virtual eXtensible LAN (VXLAN)
- Да
- VNI уровня 2
- Да
- VNI уровня 3
- Да
- ZTP/PnP
- Да
- Безопасность ACL
- 18,000
- Высота в стойке
- 1 RU
- Высота эксплуатации
- Если система сконфигурирована с C9500X-FAN-1U-R Вентилятор: -5°C до +40°C (23 градус 104°F) до 6,000 ноги1800 m) -5°C до +35°C (23 градус 95°F) до 10,000 ноги3000 m) Если система сконфигурирована с помощью C9500X-FAN-1U-F Вентилятор: -5°C до +30°C (23 градус 86°F) до 6,000 ноги1800 m) -5°C до +25°C (23 градус 77°F) до 10,000 ноги3000 m); Операция до 10,000 ногами 40°C; до 6,000 ногами 45°C
- Генерическая инкапсуляция маршрутизации (GRE) туннели
- 1,024
- Группы безопасности и объектов
- 32,000
- Дата вступления в силу
- Гарантия на оборудование начинается с даты отправки клиенту (и в случае перепродажи реселлером Cisco, не более чем через 90 дней после первоначальной отправки Cisco).
- Доступ к Cisco.com
- Гарантия позволяет гостевому доступу только на Cisco.com.
- Замена аппаратного обеспечения
- Cisco или ее сервисный центр будут использовать коммерчески разумные усилия для доставки замены для доставки NBD, если таковая имеется. В противном случае замена будет отправлена в течение 10 рабочих дней после получения запроса на получение разрешения на возврат материалов (RMA). Фактические сроки доставки могут варьироваться в зависимости от местоположения клиента.
- Записи выборочного NetFlow 1
- 2 миллиона
- Защита плоскости управления (CoPP)
- 1,000
- Идентификаторы VLAN
- 4,094
- Иерархический QoS
- Да (2-level)
- Ключевая характеристика 1
- 28 × 100G + 8 × 400G
- Ключевая характеристика 2
- Cisco IOS XE
- Ключевая характеристика 3
- Cisco Silicon One
- Ключевая характеристика 4
- StackWise Virtual
- Ключевая характеристика 5
- ядро и агрегация сети
- Количество портов 10/25G с разветвляющим кабелем
- 88 (120 1 )
- Количество портов 40G с разветвляющим кабелем
- 36 (60 1 )
- Количество портов 50G с разветвляющим кабелем
- (64 1 )
- Количество экземпляров STP
- 1,000; 300 3
- Максимальные номинальные параметры электропитания
- 1500
- Маршрутизация IPv6
- Да
- Маршрутизация на основе политик (PBR)
- 16,000
- Маршрутизируемые подынтерфейсы уровня 3
- Да
- Маршруты к IP-узлам 1
- 128,000
- Маршруты многоадресной передачи IP 1
- 32,000
- Метки MPLS 3
- 256,000
- Метки MPLS и групп безопасности (SGT)
- 32,000
- Метки RFID
- Да
- Метки SGT
- 8,000
- Минимальная версия ПО
- Программное обеспечение Cisco IOS XE 17.7.1
- Модели конфигурации YANG
- Да
- Модели эксплуатационных данных YANG
- Да
- Модульный QoS CLI (MQC)
- Да
- Наработка на отказ MTBF (часы)
- 123,950
- Номинальные выходные параметры
- Основная мощность: 12 В 125 А Резервная мощность: 3.3 В 5 А
- Обновление программного обеспечения (SMU)
- Да
- Общее количество многоадресных маршрутов IPv4
- До 32,000 1,6
- Общее количество ресурсов
- 54,000
- Ограничение и измерение скорости трафика
- Да
- Описание исполнения
- Cisco Catalyst 9500X с 28x 100 + 8x 400 Gigabit Ethernet; Cisco Catalyst 9500X Коммутатор с 28x 100 Gigabit Ethernet + 8x 400 Gigabit Ethernet
- Описание модели
- Catalyst 9500 28x100G + 8x400G коммутатор, лицензия NW Advantage; Catalyst 9500 28x100G + 8x400G коммутатор, лицензия NW Essentials
- Относительная влажность при эксплуатации и хранении, без конденсации
- Относительная влажность, работающая: 10% – 85% (без конденсации) Относительная влажность, недействующая: 0% – 95% (без конденсации); окружающая среда (без конденсации) работающий: 5% – 90% Окружающая среда (без конденсации) нерабочее и складское оборудование: 5% – 95%
- Отслеживание IGMP/MLD
- 2,000; 16,000
- Очереди со строгим приоритетом
- Да
- Плавное включение и отключение устройства (GIR)
- Да
- Плоскость управления SD-Access
- Да
- Пограничный узел SD-Access
- Да
- Поддерживаемые устройства
- Обновление Cisco Catalyst 9500 Серия Switchs
- Поддержка технического центра TAC
- Cisco будет предоставлять в течение рабочего времени 8 часов в день, 5 дней в неделю, базовую конфигурацию, диагностику и устранение неполадок на уровне устройств на срок до 90 дней с даты отгрузки первоначально приобретенного продукта Cisco Catalyst 9500 Серия. Эта поддержка не включает поддержку решения или сетевого уровня за пределами рассматриваемого конкретного устройства.
- Промежуточная система-промежуточная система версии 4 (IS-ISv4)
- Да
- Протокол внутренней маршрутизации шлюзов (EIGRP) и EIGRPv6
- Да
- Протокол маршрутизации 2 (RIPv2) и следующее поколение
- Да
- Протокол пограничного шлюза версии 4 (BGPv4) и BGPv6
- Да
- Протокол-независимый многоадресный (PIM) режим раздельного доступа (PIM-SM)
- Да
- Размеры (В × Ш × Г)
- H = 1.73 дюйма (4.39 см) W = 17.5 дюйма (44.45 см) D = 21.8 дюйма (55.37 см), включая ручки вентилятора / лотка
- Решения для доверенной инфраструктуры
- Да
- Сертификация безопасности
- C9500-16X; UL 60950-1; CAN/CSA-C22.2 No. 60950-1; EN 60950-1; IEC 60950-1; AS/NZS 60950-1; GB4943 C9500-32C, C9500-32QC, C9500-24Y4C, C9500-48Y4C; IEC 60950-1 плюс Am1, Am2 Am9, Am10, Am11, Am12 и все отклонения и различия; AS/NZS 60950.1.2011; CAN/CSA-C22.2 No. 60950-1-07; GB 4943-95; EN 60950-1; 2006 плюс Am1, Am2, Am9, Am10, Am11, Am12 и все отклонения и различия; NOM-019-SCFI-1998; UL 60950-1, Второе издание C9500X-28C8D, C9500X-60L4D; UL 60950-1; CAN/CSA-C22.2 No. 60950-1; IEC 60950-1; AS/NZS 60950-1; EN 62368-1; UL 62368-1; CAN/CSA-C22.2 No. 62368-1; IEC 62368-1; AS/NZS 62368-1
- Синий индикатор местоположения
- Да
- Соответствие требованиям EMI и EMC
- Модель Catalyst 9500; 47 CFR Часть 15 Класс А; CNS13438: Класс А 2006 года; EN 300 386 V1.6.1; EN61000-3-2: 2014; EN61000-3-3: 2013; ICES-003 Выпуск 6: 2016 Класс А; KN 32: 2015 Класс А; TCVN 7189: 2009 Класс А; EN 55032:2012/ AC:2013 Класс А; EN 55032:2015 Класс А; CISPR 32 Edition 2 Класс А; V-2/2015.04 Класс А; V-3/2015.04 Класс А; CISPR24: 2010 + A1: 2015; EN 300 386 V1.6.1; EN55024: 2010 + A1: 2015; KN35: 2015; TCVN 7317: 2003 C9500X Models; CNS13438: Класс А 2006 года; EN 300 386 V1.6.1; EN61000-3-2: 2014; EN61000-3-3: 2013; ICES-003 Выпуск 6: 2016 Класс А; KS C 9832:2019; CISPR32:2015:Ed:2; EN 55032:2012/ AC:2013 Класс А; EN 55032:2015 Класс А; CISPR 32 Edition 2 Класс А; VCCI/CISPR 32 2016; CISPR24: 2010 + A1: 2015; EN 300 386 V1.6.1; EN55024: 2010 + A1: 2015; KS C 9835:2019; EN 55035:2017+A11:2020; 47 CFR Часть 15:2016
- Списки контроля доступа QoS (ACL) 1
- 8,000
- Списки контроля доступа безопасности (ACL) 1
- 8,000
- Туннель/MACsec
- 1,000
- Управление трафиком MPLS (MPLS-TE)
- Да
- Уровни требований NEBS
- NEBS:; Требования ETSI 300-019 регулируются GR-63-CORE с некоторыми отклонениями.; SR-3580 NEBS уровня 3 (GR-63-CORE, к текущему выпуску, GR-1089-CORE, к текущему выпуску)
- Формирование трафика и полоса пропускания
- Да
- Цифровая подпись образов ПО
- Да
- Шифрование MACsec (256-битный AES-GCM)
- Да
