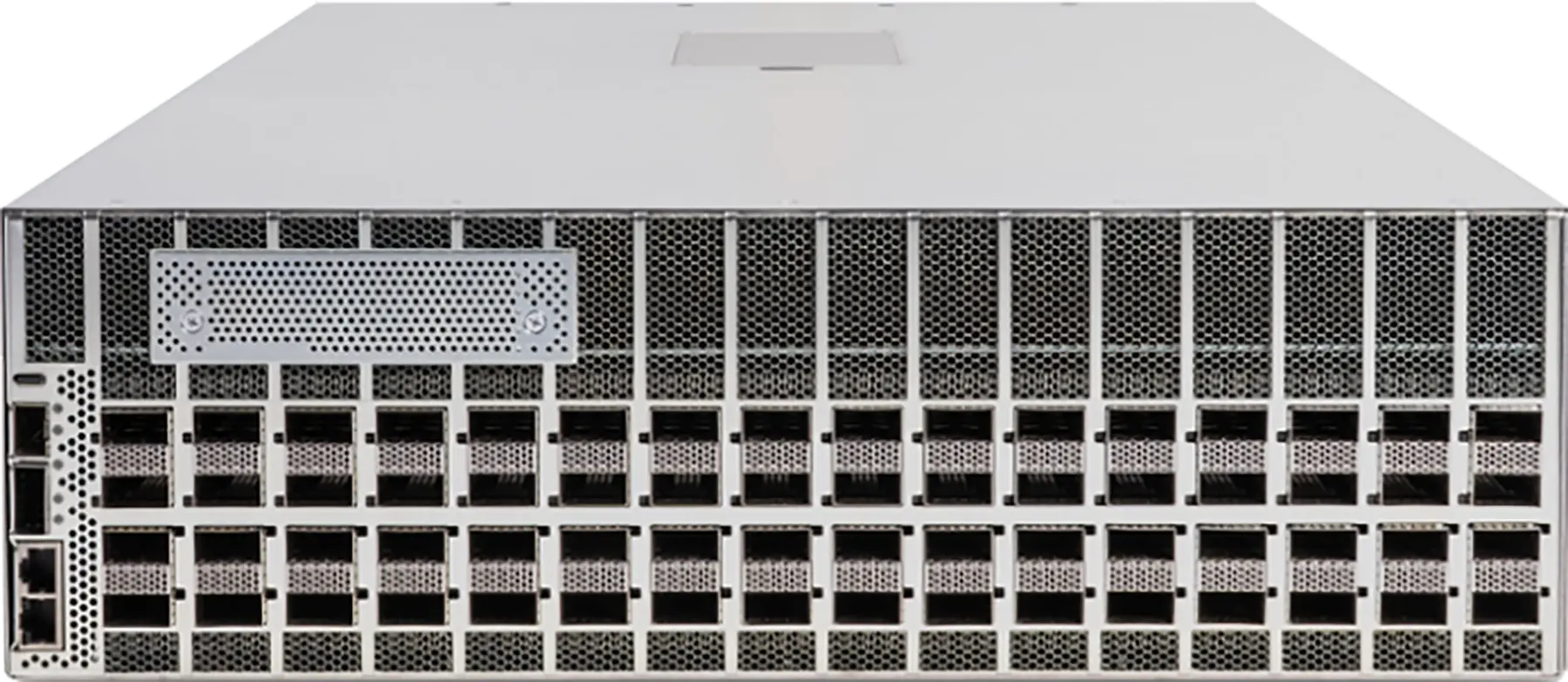

Маршрутизатор Cisco 8223-64E-M, 64 QSFP-DD 800G With MACsec - XR, Ethernet, IP-маршрутизация, операторская сеть
Основное описание о маршрутизаторе Cisco 8223-64E-M
Cisco 8223-64E-M — маршрутизатор для соединения IP-сетей и передачи трафика между площадками. Основные особенности исполнения: 64 QSFP-DD 800G With MACsec - XR, Ethernet, IP-маршрутизация, операторская сеть, управляемая платформа. Устройство состоит из интерфейсов передачи данных, процессоров обработки пакетов и элементов питания. Модель относится к семейству Cisco 8000 IOS XR — фиксированные маршрутизаторы. Подбор конфигурации начинают с требований к подключению и размещению. Пропускную способность оценивают с теми функциями обработки, которые будут включены в проекте. Пограничное размещение предполагает контроль доступа из внешней сети. Рабочую конфигурацию сохраняют после подтверждения связности. Потоки в сторону оператора связи отделяют от обмена внутри локальной инфраструктуры. Параметр «пропускная способность»: 51.2 Тбит/с. Параметр «высота»: 3RU.
Функциональные возможности и принцип работы
Разделение локальных и внешних подключений позволяет встроить устройство в пограничный узел. Рабочий набор сетевых функций определяет нагрузку на обработку пакетов. Маршрутизация направляет IP-пакеты к следующему узлу в соответствии с таблицей маршрутов. В тестовом стенде проверяют маршрут в обоих направлениях. Сетевой проект должен учитывать трафик голосовой связи и резервного копирования. Шифрование создаёт дополнительную нагрузку и требует отдельного расчёта производительности.
Технические особенности
- Модель: 8223-64E-M
- Тип устройства: Маршрутизатор
- Особенность исполнения 1: 64 QSFP-DD 800G With MACsec - XR
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: IP-маршрутизация
- Особенность исполнения 4: операторская сеть
- Особенность исполнения 5: управляемая платформа
- Пропускная способность: 51.2 Тбит/с
- Высота: 3RU
- Порты: 64 QSFP-DD 800G With MACsec - XR
- Резервирование: N+1 резервируемый fan 1+1 резервируемый AC and DC power supplies
- Описание модели: Cisco 8223 64x800G QSFP-DD800 Router - XR
Применение
Cisco 8223-64E-M рассматривают для соединения IP-сетей и передачи трафика между площадками. Размер пакета влияет на результаты измерения скорости пересылки. Изменения политики передачи сначала проверяют на ограниченном сегменте. План адресации составляют до подключения филиала или нового сегмента. Перед проектированием составляют перечень подключений и задач площадки. Для филиала учитывают доступные линии связи и способы удалённого управления. Пиковую нагрузку оценивают отдельно от среднего потребления ресурсов.
Преимущества Cisco 8223-64E-M
При подборе Циско 8223-64E-M оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 64 QSFP-DD 800G With MACsec - XR. При расчёте узла также учитывают ethernet. Для резервного подключения выбирают независимый путь до нужного сервиса. При росте числа подключений учитывают объём таблиц и нагрузку на обработку пакетов. Требования корпоративных приложений задают допустимую задержку и потери.
Совместимость и подбор
Для физических соединений выбирают исполнения с разъёмами QSFP-DD в соответствии с портом, скоростью и поддерживаемым типом линии. Параметры WAN согласуют с техническими условиями оператора. Маршрутизатор связывает IP-сети и выбирает следующий узел для доставки пакета. Интерфейсную совместимость проверяют по разъёму, скорости и поддерживаемому режиму. Подбор начинается с назначения устройства и заканчивается проверкой точных артикулов. Требования к управлению учитывают вместе с сетевыми подключениями.
Конструкция и технические особенности 8223-64E-M
Крепёж должен удерживать оборудование без механического напряжения корпуса. Путь отвода тепла сохраняют свободным при размещении рядом с другими устройствами. Глубину корпуса учитывают вместе с изгибом питающего и сетевого кабеля. Размещение должно обеспечивать штатный отвод тепла. При плотном размещении учитывают нагрев соседних узлов. Физическое исполнение выбирают вместе со способом дальнейшего расширения.
Монтаж и эксплуатация
После включения сверяют состояние индикаторов и доступность управления. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Рабочие настройки сохраняют после завершения проверки подключения. Питающую линию рассчитывают с учётом потребления выбранной конфигурации. Перед расширением проверяют текущую загрузку питания и интерфейсов. После переноса устройства повторно проверяют все физические соединения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco 8101-32H-O: 32x 100G (32x QSFP28); пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco 8102-64H-O: 64x 100G (62x QSFP28); пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Варианты с разным назначением не следует считать прямой заменой друг друга. Скорость соединения сопоставляют с возможностями соседнего оборудования. Для оценки бюджета используют одинаковый состав аксессуаров и дополнительных компонентов. Различие в форм-факторе может изменить требования к монтажу.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- AS/NZS 62368.1 ANSI/ UL 60950-1 CAN/ CSA-C22.2 Нет. 60950-1 CAN/ CSA-C22.2 Нет. 62368-1 ANSI/ UL 62368-1 EN/ IEC 62368-1 GB 4943-1
- Встроенные интерфейсы
- Гибкий порт Конфигурация тарифов: 800G, 400G, 100G, 40G, 25G, 10G Поддержка прорыва: 2x 400G, 8x 100G, 4x 100G, 2x 100G, 4x 25G, 4x 10G Маршрутизированная оптическая сеть (Routed Оптический Network)RON) Готово: Поддержка 400G DCO оптика
- Высота
- 3RU
- Модель
- 8223-64E-M
- Порты
- 64 QSFP-DD 800G с MACsec - XR
- Программное обеспечение
- Улучшенная автоматизация для абордажа, предоставления услуг и мониторинга программируемой инфраструктуры с помощью сегментной маршрутизации (SR, SRv6) и Ethernet VPN (EVPN) поддерживают как Cisco IOS-XR, так и 3-ю стороннюю ОС
- Производитель
- Cisco
- Пропускная способность
- 51.2 Тбит/с
- Резервирование
- N+1 резервируемый фанат 1+1 резервируемый AC и DC источник питания
- Тип устройства
- Маршрутизатор
- Физические характеристики
- AMD 8-ядерный CPU с 64 GB из DRAM и 128 GB SSD, 1x RS-232 Консоль порт, 1x 10G Управление SFP+ порт, 1x 1G Управление RJ45 Порт, 1x QSFP28 PIE порт, 1x USB-C порт , GBP (ТоД, 10 MHz, 1PPS), 1588, и ДИД (синхронизация). Измерение (H) 5.2x (W) 17.3 x (D) 25.2 in (13.21 x 43.955 x 64.08cm) – 3RU Вес: 70Ib (31.75kg) Типичная система питания в 51.2 Тбит/с: TBD 4 x 3KW поставщиков электроэнергии, 7 фанаты PTP Время с производительностью класса C MACsec все порты
- 8201-24H8FH
- Intel 4-ядерный 2.4-ГГц процессор с 32 ГБ DRAM. Консоль RS-232, расширение плоскости управления 10G, управление 1G, 1x USB 2.0, GBP (ToD, 10 МГц, 1PPS), 1588 и BIT (синхронизация). Размер: (H) 1.73 x (W) 17.3 x (D) 23.6 дюйма (4.40 x 43.9 x 59.9 см) - 1 RU Вес: 31 фунт (14.09 кг) Типичная мощность системы при 5.6 Тбит/с: 205 Вт 2 источника питания, 6 вентиляторов
- 8201-32FH
- Intel 4-ядерный 2.4-ГГц процессор с 32 ГБ DRAM. Консоль RS-232, расширение плоскости управления 10G, управление 1G, 1x USB 2.0, GBP (ToD, 10 МГц, 1PPS), 1588 и BIT (синхронизация). Размер (H) 1.73 x (W) 17.3 x (D) 23.6 дюйма (4.40 x 43.9 x 59.9 см) - 1 RU Вес 31 фунт (14.09 кг) Типичная мощность системы при 12.8 Тбит/с: 288 Вт 2 источника питания, 6 вентиляторов
- 8201-32FH-O (только SONiC)
- Intel 4-ядерный 2.4-ГГц процессор с 32 ГБ DRAM. Консоль RS-232, расширение плоскости управления 10G, управление 1G, 1x USB 2.0, GBP (ToD, 10 МГц, 1PPS), 1588 и BITs (синхронизация). (H) 1.73 x (W) 17.3 x (D) 23.6 дюйма. (4.40 x 43.9 x 59.9 см) - 1 RU 31 фунт (14.09 кг) Типичная мощность системы при 12.8 Тбит/с: 288W 2 источника питания, 6 вентиляторов
- 8202-32FH-M
- Intel 4-ядерный 2.4-GHz CPU с 64 GB из DRAM. RS-232 консоль, 10G Расширение контрольной плоскости, 1G управление, 1x USB 2.0, GBP (ТоД, 10 MHz, 1PPS), 1588, и BITs (синхронизация). Измерение (H) 3.45 x (W) 17.3 x (D) 23.6 in. (8.77 x 43.9 x 59.9 cm) – 2 RU вес 50.25 lb (22.8 kg) Типичная система питания в 12.8 Тбит/с: 575W 2 электроснабжения, 4 вентиляторы и дополнительный воздушный фильтр PTP Время с производительностью класса C MACsec все порты
- 8212-48FH-M
- Intel 6-ядерный x86 CPU с 64 GB из DRAM и 128-GB SSD. RS-232 консоль, 10G Расширение контрольной плоскости, 1G управление, 1x USB 2.0, GBP (ТоД, 10 MHz, 1PPS), 1588, и ДИД (синхронизация). Измерение (H) 3.45 x (W) 17.3 x (D) 23.6 in. (8.77 x 43.9 x 59.9 cm) – 2 RU вес 50.25 lb (22.8 kg) Типичная система питания в 19.2 Тбит/с: TBD 2 электроснабжения, 4 вентиляторы и дополнительный воздушный фильтр PTP Время с производительностью класса C MACsec все порты
- 8223-64E-MO
- AMD 8-ядерный CPU с 64 GB из DRAM и 128 GB SSD, 1x RS-232 Консоль порт, 1x 10G Управление SFP+ порт, 1x 1G Управление RJ45 Порт, 1x QSFP28 PIE порт, 1x USB-C порт , GBP (ТоД, 10 MHz, 1PPS), 1588, и ДИД (синхронизация). Измерение (H) 5.2x (W) 17.3 x (D) 25.2 in (13.21 x 43.955 x 64.08cm) – 3RU Вес: 70Ib (31.75kg) Типичная система питания в 51.2 Тбит/с: TBD 4 x 3KW поставщиков электроэнергии, 7 фанаты PTP Время с производительностью класса C MACsec все порты
- 8223-64EF-M
- AMD 8-ядерный CPU с 64 GB из DRAM и 128 GB SSD, 1x RS-232 Консоль порт, 1x 10G Управление SFP+ порт, 1x 1G Управление RJ45 Порт, 1x QSFP28 PIE порт, 1x USB-C порт , GBP (ТоД, 10 MHz, 1PPS), 1588, и ДИД (синхронизация). Измерение (H) 5.2x (W) 17.3 x (D) 25.2 in (13.21 x 43.955 x 64.08cm) – 3RU Вес: 70Ib (31.75kg) Типичная система питания в 51.2 Тбит/с: TBD 4 x 3KW поставщиков электроэнергии, 7 фанаты PTP Время с производительностью класса C MACsec все порты
- 8223-64EF-MO
- AMD 8-ядерный CPU с 64 GB из DRAM и 128 GB SSD, 1x RS-232 Консоль порт, 1x 10G Управление SFP+ порт, 1x 1G Управление RJ45 Порт, 1x QSFP28 PIE порт, 1x USB-C порт , GBP (ТоД, 10 MHz, 1PPS), 1588, и ДИД (синхронизация). Измерение (H) 5.2x (W) 17.3 x (D) 25.2 in (13.21 x 43.955 x 64.08cm) – 3RU Вес: 70Ib (31.75kg) Типичная система питания в 51.2 Тбит/с: TBD 4 x 3KW поставщиков электроэнергии, 7 фанаты PTP Время с производительностью класса C MACsec все порты
- Cisco pluggable interface
- Совместим с разнообразным спектром оптических модулей для оптимальной производительности и гибкости: QSFP+, QSFP28, QSFP56-DD, QSFP-DD800, OSFP-800
- Ключевая характеристика 1
- 64 QSFP-DD 800G с MACsec - XR
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- IP-маршрутизация
- Ключевая характеристика 4
- операторская сеть
- Ключевая характеристика 5
- управляемая платформа
- Ограничение опасных веществ
- Продукт RoHS 6 совместим с исключениями для шаров с свинцовой решеткой (BGA) и соединителей со свинцовым прессом.
- Описание модели
- Cisco 8223 64x800G QSFP-DD800 Router - XR
- Помехоустойчивость EMC
- CISPR35 EN 55035 EN IEC 61000-6-1 EN IEC 61000-6-2 EN 300 386 V2.1.23 KS C 9835 EN 301 489-1 EN 301 489-19 TEC 11016:2016_TEC/SD/DD/EMC-221/05/OCT-16
- Серия Cisco 8200
- Рабочий температура: 32 градус 104°F (0 градус 40°C) Температура безотказной работы: -40 градус 158°F (-40 градус 70°C) Влажность: 5% – 95% (без конденсации) Высота: 0 – 9842 ft (0 – 3000 m)
- Серия или модель
- Физические характеристики
- Соответствие нормативам
- Заявление о соответствии нормативным требованиям: Продукты соответствуют маркировке CE в соответствии с директивами 2014/30/EU и 2014/35/EU
- Стандарты электромагнитной совместимости (EMC)
- Излучения: CISPR32 EN 55032 EN 61000-3-3 EN IEC 61000-3-2 EN 300 386 V2.1.23 47 CFR FCC Часть 15 ICES-003 Выпуск 7 KS C 9832 KS C 9610-3-2 KS C 9610-3-3 VCCI-CISPR 32 CNS 15936 QCVN 118/BTTTT EN 301 489-1 EN 301 489-19 TEC 11016:2016_TEC/SD/DD/EMC-221/05/OCT-16
