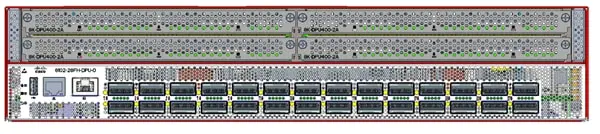

Маршрутизатор Cisco 8102-28FH-DPU-O, 28x 400G QSFP-DD (11.2T) + 8x DPUs (1.6 Тбит/с), Ethernet, IP-маршрутизация, операторская сеть
Основное описание о маршрутизаторе Cisco 8102-28FH-DPU-O
Cisco 8102-28FH-DPU-O — маршрутизатор для соединения IP-сетей и передачи трафика между площадками. Основные особенности исполнения: 28x 400G QSFP-DD (11.2T) + 8x DPUs (1.6 Тбит/с), Ethernet, IP-маршрутизация, операторская сеть, управляемая платформа. Устройство состоит из интерфейсов передачи данных, процессоров обработки пакетов и элементов питания. Модель относится к семейству Cisco 8000 IOS XR — фиксированные маршрутизаторы. Подбор конфигурации начинают с требований к подключению и размещению. Для удалённого объекта продумывают способ доступа при отказе основного канала. Сетевой проект должен учитывать трафик голосовой связи и резервного копирования. Доступ к интерфейсу управления ограничивают доверенными адресами. Требования корпоративных приложений задают допустимую задержку и потери. Параметр «пропускная способность»: 12.8 Тбит/с. Параметр «высота»: 2RU.
Функциональные возможности и принцип работы
Маршрутизация направляет IP-пакеты к следующему узлу в соответствии с таблицей маршрутов. Разделение локальных и внешних подключений позволяет встроить устройство в пограничный узел. Рабочий набор сетевых функций определяет нагрузку на обработку пакетов. Изменения политики передачи сначала проверяют на ограниченном сегменте. Потоки в сторону оператора связи отделяют от обмена внутри локальной инфраструктуры. В тестовом стенде проверяют маршрут в обоих направлениях.
Технические особенности
- Модель: 8102-28FH-DPU-O
- Тип устройства: Маршрутизатор
- Особенность исполнения 1: 28x 400G QSFP-DD (11.2T) + 8x DPUs (1.6 Тбит/с)
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: IP-маршрутизация
- Особенность исполнения 4: операторская сеть
- Особенность исполнения 5: управляемая платформа
- Пропускная способность: 12.8 Тбит/с
- Высота: 2RU
- Порты: 28x 400G QSFP-DD (11.2T) + 8x DPUs (1.6 Тбит/с)
- Программное обеспечение: Enhanced Automation for onboarding, service provisioning, and monitoring.
- Резервирование: Redundant fan trays (N+1) Redundant AC or DC power supplies (N+1)
- Описание исполнения: Cisco 8100 28x400G QSFPDD DPU enabled, 2RU Fixed Switch, with open Software without HBM
Применение
Cisco 8102-28FH-DPU-O рассматривают для соединения IP-сетей и передачи трафика между площадками. Рабочую конфигурацию сохраняют после подтверждения связности. Пограничное размещение предполагает контроль доступа из внешней сети. Шифрование создаёт дополнительную нагрузку и требует отдельного расчёта производительности. Для филиала учитывают доступные линии связи и способы удалённого управления. Проект должен обеспечивать доступ к устройству после завершения монтажа. При расширении действующей системы сохраняют её схему адресации и доступа.
Преимущества Cisco 8102-28FH-DPU-O
При подборе Циско 8102-28FH-DPU-O оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 28x 400G QSFP-DD (11.2T) + 8x DPUs (1.6 Тбит/с). При расчёте узла также учитывают ethernet. Пропускную способность оценивают с теми функциями обработки, которые будут включены в проекте. Различие MTU на участках пути может влиять на доставку крупных пакетов. Адреса интерфейсов и назначение линий сохраняют в эксплуатационной документации.
Совместимость и подбор
Для физических соединений выбирают исполнения с разъёмами QSFP-DD в соответствии с портом, скоростью и поддерживаемым типом линии. Параметры WAN согласуют с техническими условиями оператора. Для внешней линии важны не только скорость, но и стабильность соединения. Длины линий и типы соединений учитывают при выборе аксессуаров. При замене узла сверяют подключаемые линии до отключения действующего оборудования. Региональный вариант согласуют до оформления заказа.
Конструкция и технические особенности 8102-28FH-DPU-O
Корпус и подключения должны оставаться доступными для осмотра. Размещение должно обеспечивать штатный отвод тепла. Физическое исполнение выбирают вместе со способом дальнейшего расширения. Индикация помогает определить состояние соединений при первичной проверке. Защиту подключений от случайного воздействия предусматривают на уровне монтажного решения. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов.
Монтаж и эксплуатация
Изменения конфигурации документируют вместе с причиной их внесения. Рабочие настройки сохраняют после завершения проверки подключения. Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию. До включения сверяют напряжение питания с параметрами выбранного исполнения. Контакты и разъёмы защищают от загрязнения в соответствии с условиями площадки. Учётная запись управления должна соответствовать принятой политике доступа.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco 8011-12G12X4Y-A: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco 8011-12G12X4Y-D: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Максимальную производительность сравнивают при одинаковых условиях измерения. При миграции учитывают совместимость с уже установленной инфраструктурой. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения. Варианты с разным назначением не следует считать прямой заменой друг друга.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- AS/NZS 62368.1 ANSI/ UL 60950-1 CAN/ CSA-C22.2 Нет. 60950-1 CAN/ CSA-C22.2 Нет. 62368-1 ANSI/ UL 62368-1 EN/ IEC 62368-1 GB 4943-1
- Встроенные интерфейсы
- Гибкий порт Конфигурация тарифов: 800G (8x 100G, 2x 400G), 400G, 100G, 40G, 25G, 10G Поддержка прорыва: 2x 400G, 8x 100G, 4x 100G, 2x 100G, 4x 25G, 4x 10G
- Высота
- 2RU
- Модель
- 8102-28FH-DPU-O
- Порты
- 28x 400G QSFP-DD (11.2T) + 8x ДПУ (1.6 Тбит/с)
- Программное обеспечение
- Улучшенная автоматизация для посадки на борт, предоставления услуг и мониторинга.
- Производитель
- Cisco
- Пропускная способность
- 12.8 Тбит/с
- Резервирование
- Излишние вентиляторы (N+1) Излишние источники питания переменного или постоянного тока (N+1)
- Тип устройства
- Маршрутизатор
- Физические характеристики
- Intel 16-ядерный 2.5-GHz CPU, 4 слоты поддержка DPU комплексы, каждый из которых 400G пропускная способность данных к коммутатору ASIC, RS-232 консоль, 1G управление, 1x USB 2.0 Размеры: (H) 3.43 x (W) 17.3 x (D) 24.2 in. (8.76 x 43.95 x 67.4 cm) – 2 RU 2 электроснабжение1+1 увольнение, 4 фанаты3+1 резервируемый охлаждение, 4 DPU Карты Вес: ~49 lb (22.2 kg) с электропитанием и вентиляторами, ~40 lb (18.1 kg) без источника питания и вентиляторов Типичная мощность: 1210 W
- 8101-32FH-O
- Intel 4-ядерный 2.4-ГГц процессор с 32 ГБ DRAM. Консоль RS-232, расширение плоскости управления 10G, управление 1G, 1x USB 2.0, GBP (ToD, 10 МГц, 1 PPS), 1588 и BITs (синхронизация) Размеры (HxWxD): 1.73 x 17.3 x 23.6 дюйма (4.40 x 43.9 x 59.9 см) - 1 RU Вес: 31 фунт (14.09 кг) Типичная мощность системы при 12.8 Тбит/с: 288W 2 источника питания, 6 вентиляторов
- 8101-32H-O
- Intel 4-ядерный 2.4-ГГц процессор с 16 ГБ DRAM. Консоль RS-232, расширение плоскости управления 10G, управление 1G, 1x USB 2.0, GBP (ToD, 10 МГц, 1 PPS), 1588 и BITs (синхронизация) Размеры (HxWxD): 1.73 x 17.3 x 19.34 в. (4.40 x 43.9 x 49.1 см) - 1 RU Вес: 22.7 фунта (10.32 кг) Типичная мощность системы при 3.2 Тбит/с: 172 Вт 2 источника питания, 5 вентиляторов
- 8102-64H-O
- Intel 4-ядерный 2.4-ГГц процессор с 16 ГБ DRAM. Консоль RS-232, расширение плоскости управления 10G, управление 1G, 1x USB 2.0, GBP (ToD, 10 МГц, 1 PPS), 1588 и BITs (синхронизация) Размеры (HxWxD): 3.45 x 17.3 x 20.1 дюйма (8.77 x 43.9 x 51.1 см) - 2 RU Вес: 35 фунтов (16 кг) Типичная мощность системы при 6.4 Тбит/с: 256 Вт 2 источника питания, 3 вентилятора
- 8122-64EH-O
- Intel 4-ядерный 2.4-GHz CPU с 64 GB из DRAM. RS-232 консоль, 1G управление, 1x USB 2.0, 2x SFP28 телеметрия порты Размеры: (HxWxD) 3.43 x 17.3 x 24.7 in. (8.76 x 44.0 x 62.7 cm) – 2 RU Вес: ~ 37.0 lb (16.7 kg) без 4 фанатов и 2 Источники питания Типичная система питания на 51.2 Тбит/с: TBD 2 электроснабжение1+1 увольнение, 4 фанаты3+1 резервируемый охлаждать
- 8122-64EHF-O
- Intel 8-ядерный 2-GHz CPU с 64 GB из DRAM. RS-232 консоль, 1G управление, 1x USB 2.0, 1x QSFP28 телеметрия порт Размеры (HxWxD): 3.43 x 17.3 x 24.7 in. (8.76 x 44.0 x 62.7 cm) – 2 RU Вес: ~ 37.0 lbs (16.7 kg) без 4 фанатов и 2 Источники питания Типичная система питания на 51.2 Тбит/с: TBD (зависит от конфигурации оптики) 2 электроснабжение1+1 увольнение, 4 фанаты3+1 резервируемый охлаждать
- 8501-SYS-MT
- Размеры: (H) 6.93 в (16.6 см); (W) 17.32 in. (44 см) без учета ручек, 17.49 in. (44.42 см), включая боковые ручки; (L) 26 дюйма (66 см) Вес: ~86.5 фунта (39.24 кг) с источником питания и вентиляторами
- Cisco pluggable interface
- Совместим с различными оптическими модулями для оптимальной производительности и гибкости: QSFP+, QSFP28, QSFP56-DD, QSFP-DD800, OSFP800
- Ключевая характеристика 1
- 28x 400G QSFP-DD (11.2T) + 8x ДПУ (1.6 Тбит/с)
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- IP-маршрутизация
- Ключевая характеристика 4
- операторская сеть
- Ключевая характеристика 5
- управляемая платформа
- Ограничение опасных веществ
- Продукт RoHS 6 совместим с исключениями для шаров с свинцовой решеткой (BGA) и соединителей со свинцовым прессом.
- Описание исполнения
- Cisco 8100 28x400G QSFPDD DPU, 2RU Fixed Коммутатор с открытым программным обеспечением без HBM
- Помехоустойчивость EMC
- CISPR35 EN 55035 EN IEC 61000-6-1 EN IEC 61000-6-2 EN 300 386 V2.1.23 KS C 9835 EN 301 489-1 EN 301 489-19 TEC 11016:2016_TEC/SD/DD/EMC-221/05/OCT-16 * * Пост поддержки 24.3.1
- Серия или модель
- Физические характеристики
- Соответствие нормативам
- Заявление о соответствии нормативным требованиям: Продукты соответствуют маркировке CE в соответствии с директивами 2014/30/EU и 2014/35/EU
- Стандарты электромагнитной совместимости (EMC)
- Излучения: CISPR32 EN 55032 EN 61000-3-3 EN IEC 61000-3-2 EN 300 386 V2.1.23 47 CFR FCC Часть 15 ICES-003 Выпуск 7 KS C 9832 KS C 9610-3-2 KS C 9610-3-3 VCCI-CISPR 32 CNS 15936 QCVN 118/BTTTT EN 301 489-1 EN 301 489-19 TEC 11016:2016_TEC/SD/DD/EMC-221/05/OCT-16 ** Пост поддержки 24.3.1
- Характеристики окружающей среды
- Рабочий температура: 32 градус 104°F (0 градус 40°C) Температура безотказной работы: -40 градус 158°F (-40 градус 70°C) Влажность: 5% – 95% (без конденсации) Высота: 0 – 9842 ft (0 – 3000 m)
